10KV配电线路继电保护课VIP免费

10KV配电线路继电保护课_第1页
1/19

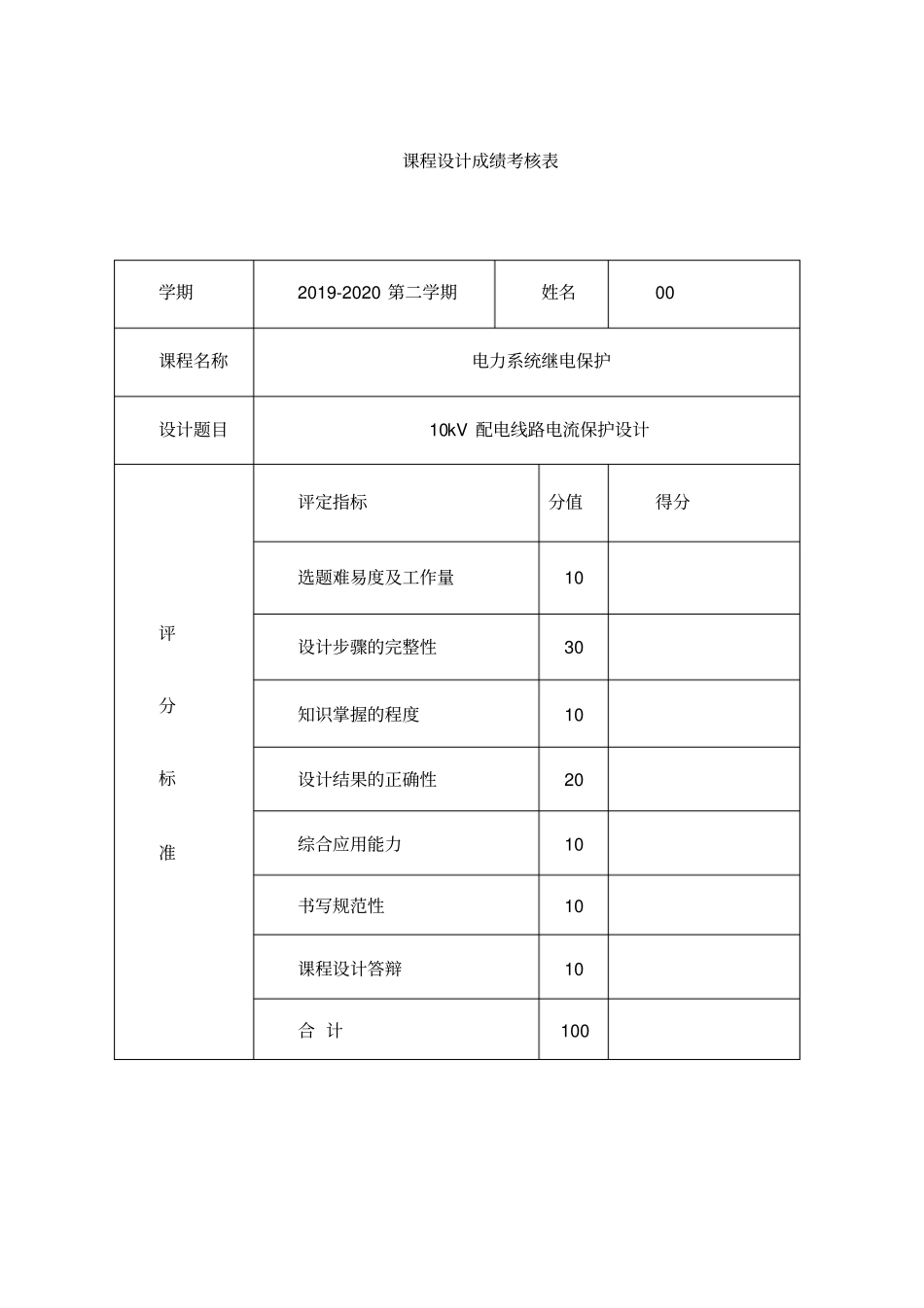

10KV配电线路继电保护课_第2页
2/19

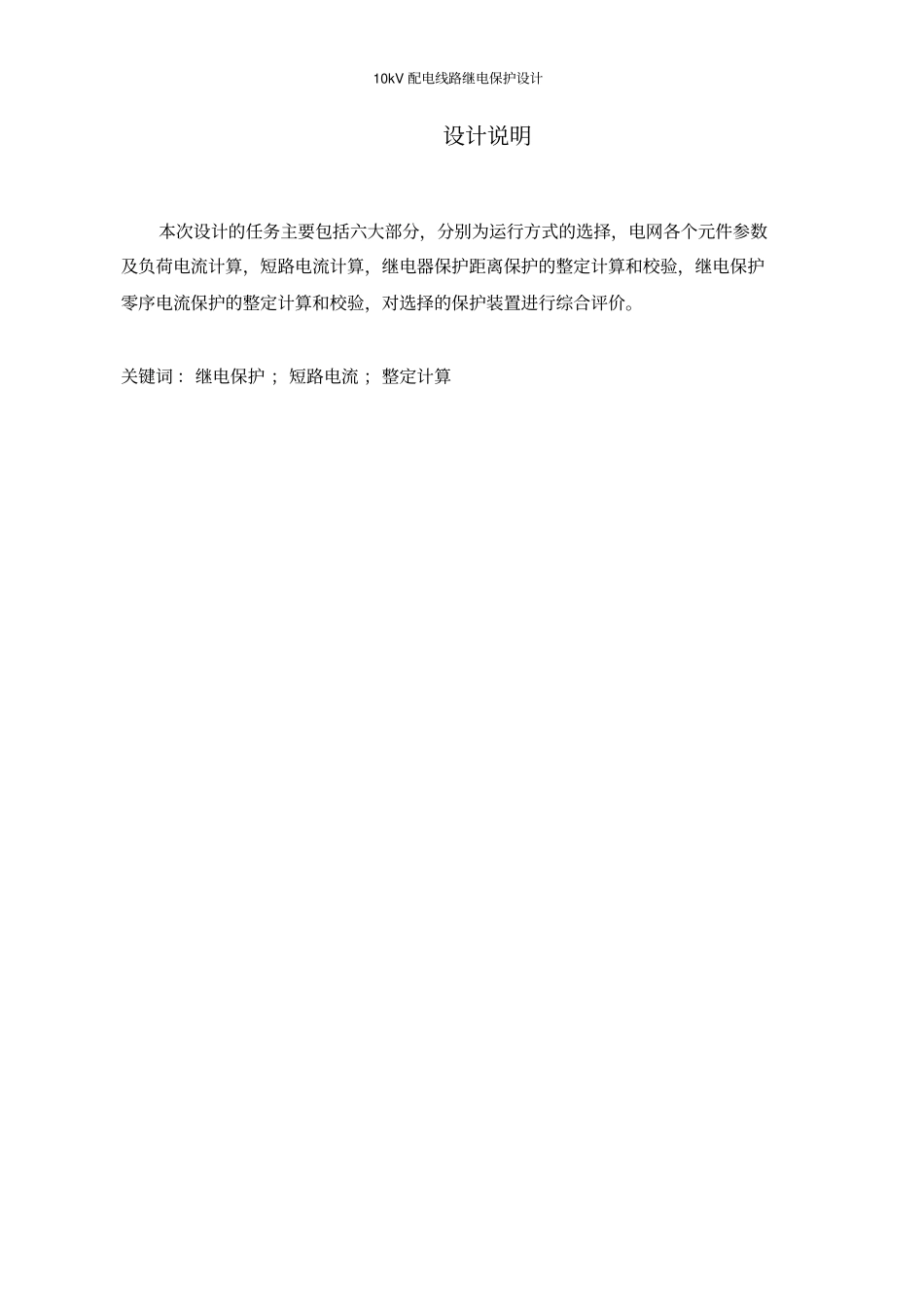

10KV配电线路继电保护课_第3页
3/19
课程设计课程名称:电力系统继电保护设计题目:10kV配电线路电流保护设计学院:电力学院专业:0000000000000000班级:0000000000000姓名:0000学号:20170107015成绩:指导教师:0000000000日期:2020年6月1日—2020年6月7日课程设计成绩考核表学期2019-2020第二学期姓名00课程名称电力系统继电保护设计题目10kV配电线路电流保护设计评分标准评定指标分值得分选题难易度及工作量10设计步骤的完整性30知识掌握的程度10设计结果的正确性20综合应用能力10书写规范性10课程设计答辩10合计10010kV配电线路继电保护设计设计说明本次设计的任务主要包括六大部分,分别为运行方式的选择,电网各个元件参数及负荷电流计算,短路电流计算,继电器保护距离保护的整定计算和校验,继电保护零序电流保护的整定计算和校验,对选择的保护装置进行综合评价。关键词:继电保护;短路电流;整定计算10kV配电线路继电保护设计目录1设计资料..............................................................11.1课程设计题目.......................................................11.2设计内容...........................................................11.3设计规程...........................................................12短路电流计算..........................................................42.1等效电路的建立.....................................................42.2短路保护点的选择...................................................52.3短路电流的计算.....................................................52.4最小方式短路电流计算...............................................63保护的配合及整定计算..................................................73.1主保护的整定计算..................................................73.2后备保护的整定计算................................................94继电器保护设备的选择.................................................114.1电流互感器的选择.................................................114.2继电器的选择.....................................................115二次展开原理图的绘制.................................................125.1三段式电流保护原理接线图.........................................125.2保护测量电路.....................................................126结论.................................................................14参考文献...............................................................1510kV配电线路继电保护设计第1页1设计资料1.1课程设计题目如下图所示网络,系统参数为:E?=10/3KV,ZG1=10,ZG2=12,ZG3=12,L1=L2=135Km,L3=20Km,LB-C=40Km,LC-D=25Km,LD-E=30Km,线路阻抗0.4/Km,21.K`rel,15.1`````kKrelrel,AICB200max.,AIDC210max.,AIED120max.,5.1KSS,85.0Kre。图一系统网络图试对线路BC,CD,DE进行电流保护的设计。1.2设计内容(1)保护的配置及选择;(2)短路电流的计算(系统运行方式的考虑,短路点的考虑,短路类型的考虑);(3)保护配置及整定计算;(4)保护原理展开图的设计;(5)对保护的评价。1.3设计规程短路电流计算规程10kV配电线路继电保护设计2第2页在决定保护方式前,必须较详细地计算各短路点短路时,流过有关保护的短路电流,然后根据计算结果,在满足《继电保护和自动装置技术规程》和题目给定的要求条件下,尽可能采用简单的保护方式。其计算步骤及注意事项如下:(1)系统运行方式的考虑除考虑发电厂发电容量的最大和最小运行方式外,还必须考虑在设备检修或故障切除的情况下,发生短路时流过保护装置的短路电流最大和最小的系统运行方式,以便计算保护的整定值和保护零敏度。在需采用电流电压联锁速断保护时,还必须考虑系统的正常运行方式。(2)短路点的考虑求不同保护的整定值和灵敏度时,应注意短路点的选择。若要绘制短路电流,电压与距离的关系曲线,每一条线路上的短路点至少要取三点,即线路的始...
