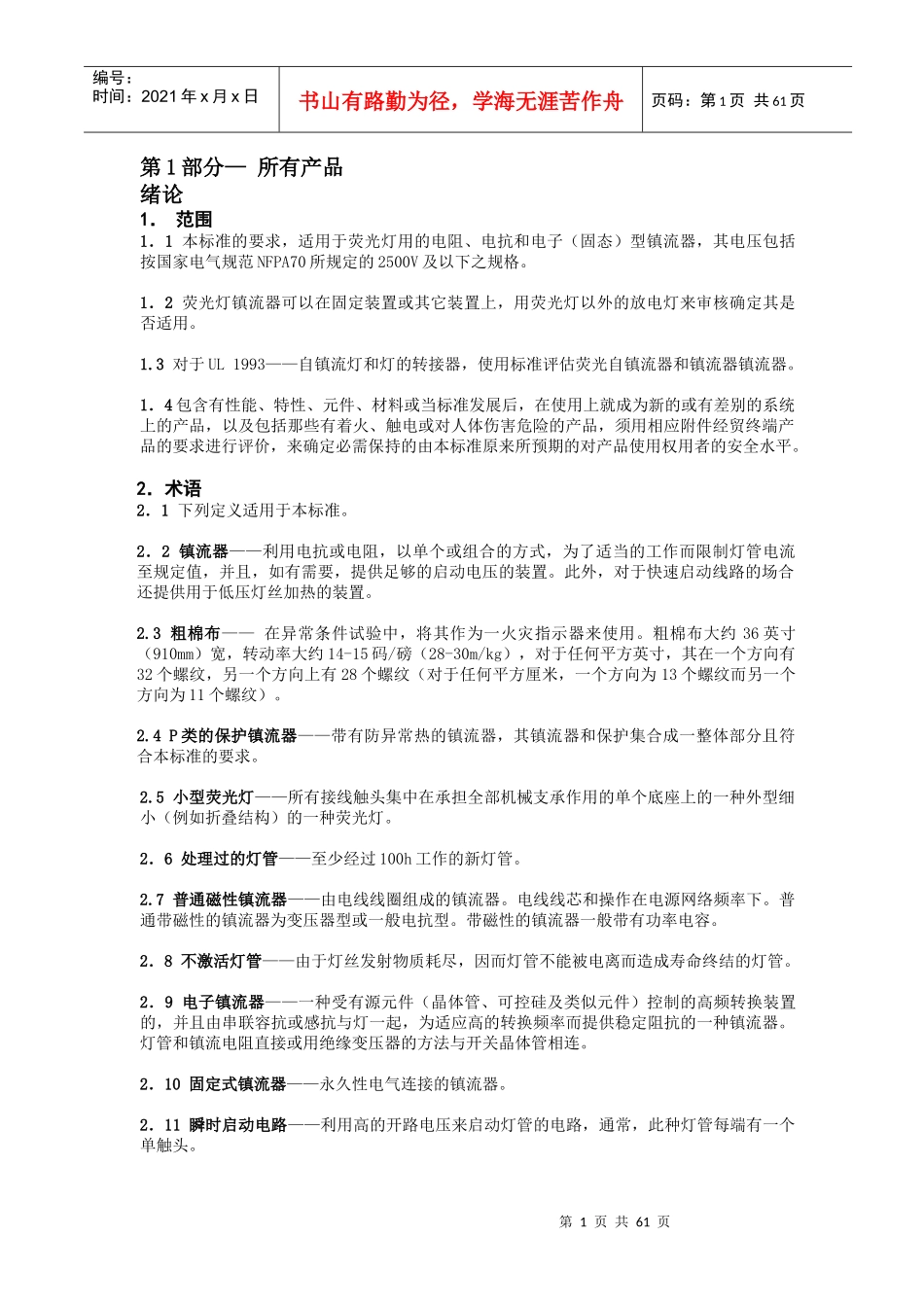

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页第1部分—所有产品绪论1．范围1．1本标准的要求，适用于荧光灯用的电阻、电抗和电子（固态）型镇流器，其电压包括按国家电气规范NFPA70所规定的2500V及以下之规格。1．2荧光灯镇流器可以在固定装置或其它装置上，用荧光灯以外的放电灯来审核确定其是否适用。1.3对于UL1993——自镇流灯和灯的转接器，使用标准评估荧光自镇流器和镇流器镇流器。1．4包含有性能、特性、元件、材料或当标准发展后，在使用上就成为新的或有差别的系统上的产品，以及包括那些有着火、触电或对人体伤害危险的产品，须用相应附件经贸终端产品的要求进行评价，来确定必需保持的由本标准原来所预期的对产品使用权用者的安全水平。2．术语2．1下列定义适用于本标准。2．2镇流器——利用电抗或电阻，以单个或组合的方式，为了适当的工作而限制灯管电流至规定值，并且，如有需要，提供足够的启动电压的装置。此外，对于快速启动线路的场合还提供用于低压灯丝加热的装置。2.3粗棉布——在异常条件试验中，将其作为一火灾指示器来使用。粗棉布大约36英寸（910mm）宽，转动率大约14-15码/磅（28-30m/kg），对于任何平方英寸，其在一个方向有32个螺纹，另一个方向上有28个螺纹（对于任何平方厘米，一个方向为13个螺纹而另一个方向为11个螺纹）。2.4P类的保护镇流器——带有防异常热的镇流器，其镇流器和保护集合成一整体部分且符合本标准的要求。2.5小型荧光灯——所有接线触头集中在承担全部机械支承作用的单个底座上的一种外型细小（例如折叠结构）的一种荧光灯。2．6处理过的灯管——至少经过100h工作的新灯管。2.7普通磁性镇流器——由电线线圈组成的镇流器。电线线芯和操作在电源网络频率下。普通带磁性的镇流器为变压器型或一般电抗型。带磁性的镇流器一般带有功率电容。2．8不激活灯管——由于灯丝发射物质耗尽，因而灯管不能被电离而造成寿命终结的灯管。2．9电子镇流器——一种受有源元件（晶体管、可控硅及类似元件）控制的高频转换装置的，并且由串联容抗或感抗与灯一起，为适应高的转换频率而提供稳定阻抗的一种镇流器。灯管和镇流电阻直接或用绝缘变压器的方法与开关晶体管相连。2．10固定式镇流器——永久性电气连接的镇流器。2．11瞬时启动电路——利用高的开路电压来启动灯管的电路，通常，此种灯管每端有一个单触头。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页2．12超前—滞后电路——一个灯串联感而另一个串联电容来提高功率因数的一种双灯电路。通常，这种电路既可以是瞬时启动、也可以是预热电路的一部分。2.13带电零件——用于载流或载压的金属零件。与电源地线（中线）导线相连的零件也视为带电零件。2.14测量显示单位（MIU）——在图23.2的测量设备中，通过测量仪表的输出电压，其单位为毫伏均方根值，除以500欧姆。当频率为60Hz（正弦电流）时，设备显示仪等于均方根值，其单位为毫安培。当泄露电流为合成波形或非50Hz和60Hz的频率，则显示值并非一直为均方根的直接值或其它泄露电流的普通振幅的大小。2．15功率电容器——与以下连接的电容：（a）与一个或数个灯管串联，并对灯管电流提供稳流阻抗，或（b）为了校正功率因数而跨接镇流器的输入引线或跨接原边绕组抽头的一种电容器。2．16预热电路——与镇流器一起，与灯管串联的一种电路，它带有其功能是在灯管电离之前引起灯丝最初发热的手动或自动的启动器。当该启动器闭合时，就把两个灯丝与镇流器电路串联。2．17快速启动电路——灯管的灯丝采用连续加热、与来自镇流器的开路电压一道来启动灯管而启动器的一种电路。此种灯管，对小于40W者，通常用小型双脚触头或特殊插座（例如环形灯管），而对于800及1500mA的大规格，则为藏入式触头。在灯管的附近需要有一接地的金属反射器，以确保启动。2．18电抗镇流器——一个镇流器，其阻抗由以下提供：（a）感抗，（b）容抗，或（c）感抗和容抗。2．19扼流圈式（单一电抗）镇流器——灯管的稳流阻抗是由一个单一的线圈电感——不是变压器或带附加元件...
