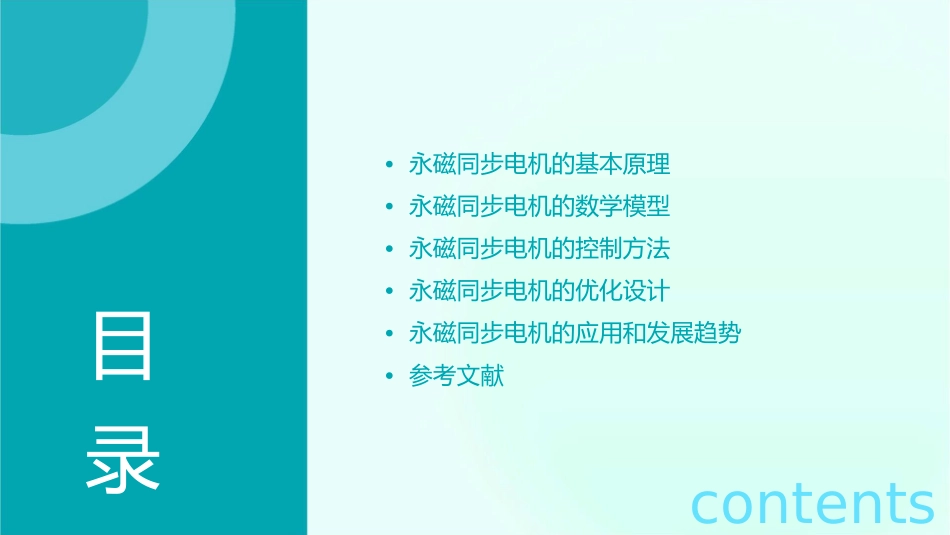

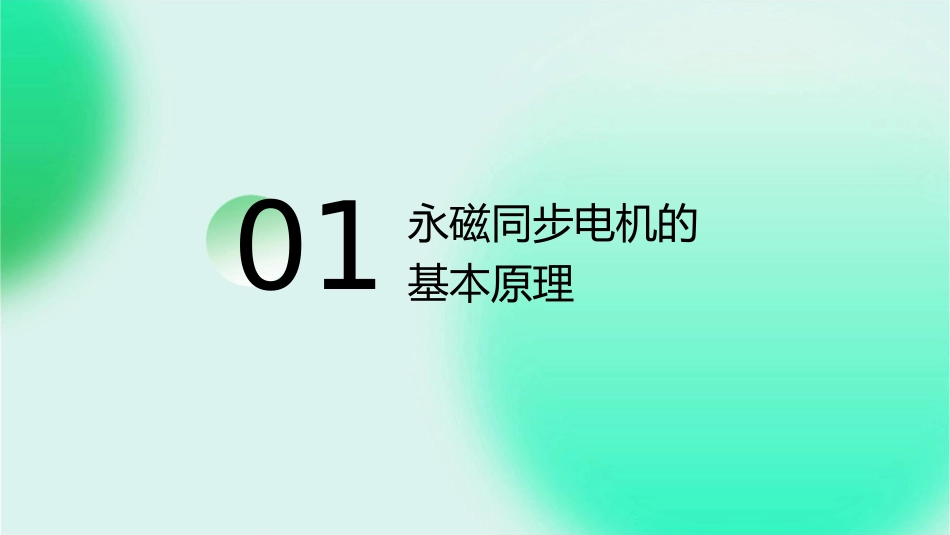

永磁同步电机的模型和方法课件•永磁同步电机的基本原理•永磁同步电机的数学模型•永磁同步电机的控制方法•永磁同步电机的优化设计•永磁同步电机的应用和发展趋势•参考文献目录contents01永磁同步电机的基本原理永磁同步电机的构造010203定子转子气隙永磁同步电机的定子由铁心和线圈组成，其中铁心由硅钢片叠成，线圈则缠绕在铁心上。转子上有永磁体，其产生的磁场与定子产生的磁场相互耦合。气隙是定子和转子之间的空间，它对电机的性能有一定影响。永磁同步电机的运行原理电流控制磁场控制位置检测通过控制定子线圈中的电流，可以控制电机的转速和扭矩。通过控制永磁体的磁场，为了实现精确控制，需要检测转子的位置，通常使用位置传感器来实现。可以控制电机的扭矩和电流。永磁同步电机的特点01020304高效率高可靠性宽调速范围高动态性能由于使用了永磁体，使得电机在高效范围内具有更高的效率和功率密度。由于结构简单，使得电机具有较高的可靠性和稳定性。通过控制电流和磁场，可以实现宽范围的调速，满足不同应用场景的需求。由于使用了先进的控制算法，使得电机具有高动态性能和快速响应能力。02永磁同步电机的数学模型电压方程电压方程是描述永磁同步电机（PMSM）运行的基本方程之一，它描述了电机定子绕组中的电压与电流之间的关系。电压方程通常表示为：V=R×I+d×Φ，其中V是电压，R是电阻，I是电流，d是微分算子，Φ是磁通。该方程反映了电机定子绕组中的电阻压降和磁通压降之和。电流方程电流方程描述了PMSM的定子电流与转子位置之间的关系。电流方程通常表示为：I=Iq×sin(θr)+Id×cos(θr)，其中I是电流矢量，Iq是定子电流矢量，Id是直轴电流矢量，θr是转子位置角。该方程反映了随着转子位置的变化，定子电流矢量的变化情况。磁链方程磁链方程通常表示为：Ψ=L0×I+L1×(θr)，其中Ψ是磁通链数，L0和L1是与电机结构有关的常数，θr是转子位置角。磁链方程描述了PMSM的磁通链数与转子位置角之间该方程反映了随着转子位置的变化，磁通链数的变化的关系。情况。转矩方程转矩方程描述了PMSM的输出转矩与定子电流之间的关系。转矩方程通常表示为：T=(P/2π)×(θr×Iq)，其中T是输出转矩，P是电机极对数，θr是转子位置角，Iq是定子电流矢量中的直交分量。该方程反映了随着定子电流矢量的变化，输出转矩的变化情况。03永磁同步电机的控制方法矢量控制总结词矢量控制是一种广泛应用于永磁同步电机（PMSM）的高效控制方法。详细描述矢量控制通过将电流和电压矢量分解为相互独立的直交分量，实现对PMSM的解耦控制。通过控制直交电流分量，可以分别控制电机的转矩和磁通，从而实现高精度的速度控制和优秀的动态性能。直接转矩控制总结词直接转矩控制是一种简单、高效的永磁同步电机控制方法。详细描述直接转矩控制通过直接控制电机的转矩和磁通，实现对PMSM的快速响应和高精度控制。它避免了矢量控制的复杂坐标变换和计算，具有更快的动态响应和更简单的控制算法。滑模控制总结词滑模控制是一种适用于永磁同步电机控制的先进控制方法。详细描述滑模控制通过设计一个滑模面，将电机的状态变量映射到滑模面上，并通过对滑模面的动态控制实现电机的稳定控制。滑模控制具有对参数变化和非线性干扰的鲁棒性，能够实现高精度的速度控制和优秀的动态性能。04永磁同步电机的优化设计电机设计优化定子设计采用低电阻率的导电材料，降低定子铜耗，提高电机效率。转子设计采用高磁通密度的永磁材料，优化转子结构，提高电机扭矩输出。气隙设计合理设计气隙长度，控制气隙磁通密度，提高电机扭矩输出。控制策略优化矢量控制直接扭矩控制磁场定向控制采用矢量控制策略，实现电机转通过直接控制电机转矩，提高电机的响应速度和精度。利用磁场定向控制技术，实现电矩的高效控制。机扭矩的高效控制。驱动系统优化功率器件选择选用高性能的功率器件，提高驱动系统的稳定性和效率。母线设计优化母线设计，降低母线损耗，提高驱动系统的效率。散热设计合理设计散热系统，保证驱动系统的稳定运行。05永磁同步电机的应用和发展趋势永磁同步电机在各领域的应用工业领域汽车领域永磁同步电机...
