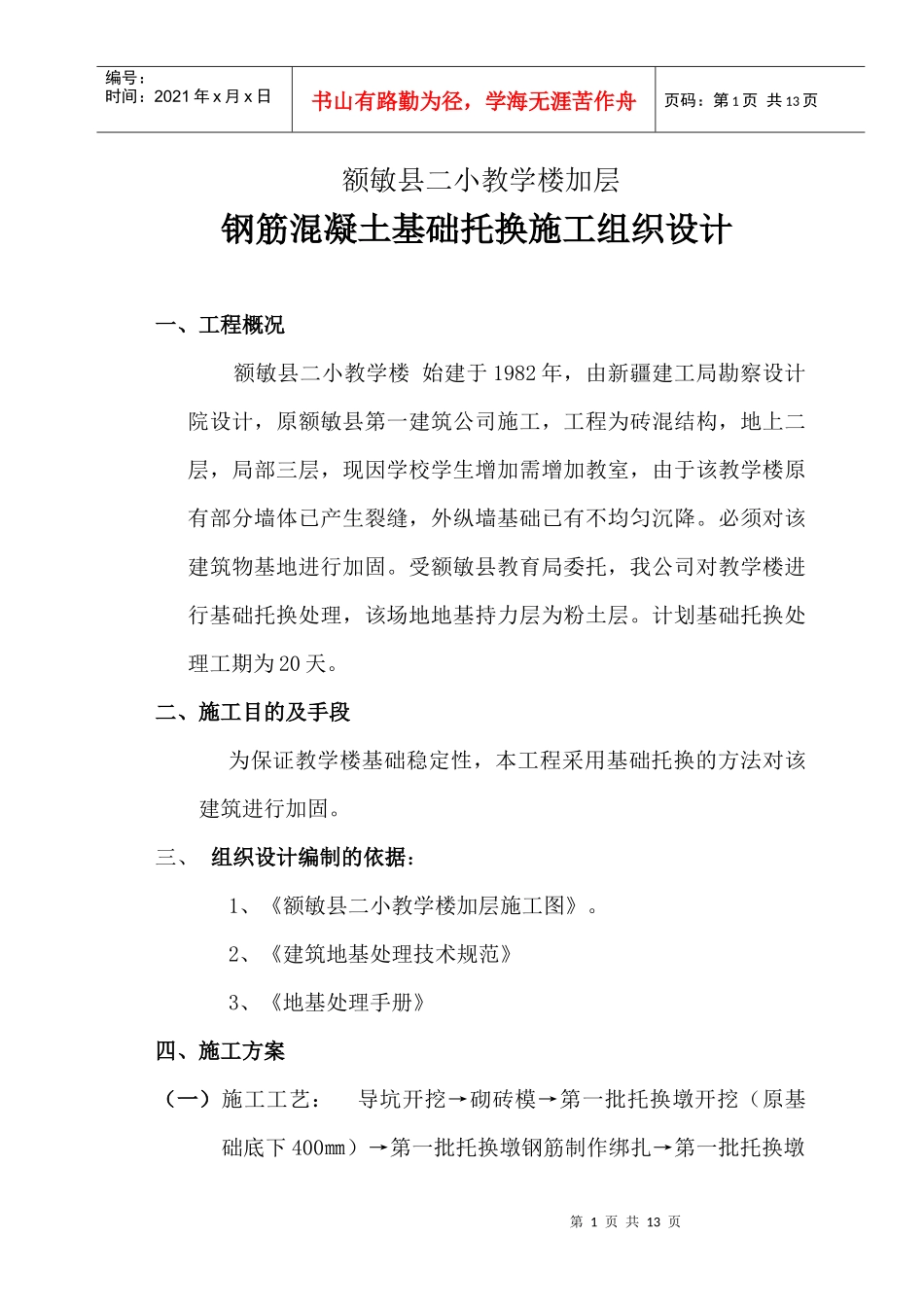

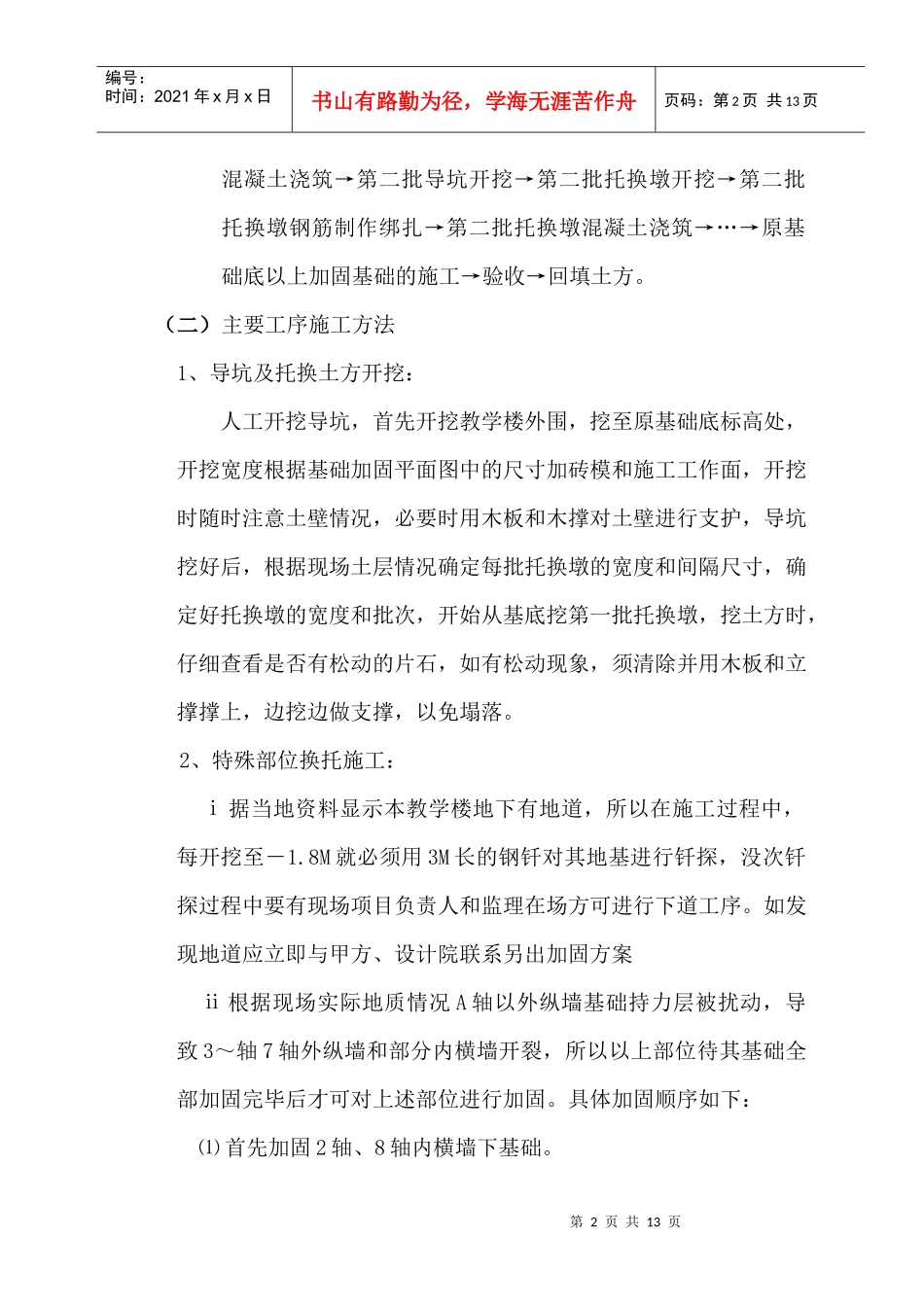

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页额敏县二小教学楼加层钢筋混凝土基础托换施工组织设计一、工程概况额敏县二小教学楼始建于1982年，由新疆建工局勘察设计院设计，原额敏县第一建筑公司施工，工程为砖混结构，地上二层，局部三层，现因学校学生增加需增加教室，由于该教学楼原有部分墙体已产生裂缝，外纵墙基础已有不均匀沉降。必须对该建筑物基地进行加固。受额敏县教育局委托，我公司对教学楼进行基础托换处理，该场地地基持力层为粉土层。计划基础托换处理工期为20天。二、施工目的及手段为保证教学楼基础稳定性，本工程采用基础托换的方法对该建筑进行加固。三、组织设计编制的依据：1、《额敏县二小教学楼加层施工图》。2、《建筑地基处理技术规范》3、《地基处理手册》四、施工方案（一）施工工艺：导坑开挖→砌砖模→第一批托换墩开挖（原基础底下400㎜）→第一批托换墩钢筋制作绑扎→第一批托换墩第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页混凝土浇筑→第二批导坑开挖→第二批托换墩开挖→第二批托换墩钢筋制作绑扎→第二批托换墩混凝土浇筑→…→原基础底以上加固基础的施工→验收→回填土方。（二）主要工序施工方法1、导坑及托换土方开挖：人工开挖导坑，首先开挖教学楼外围，挖至原基础底标高处，开挖宽度根据基础加固平面图中的尺寸加砖模和施工工作面，开挖时随时注意土壁情况，必要时用木板和木撑对土壁进行支护，导坑挖好后，根据现场土层情况确定每批托换墩的宽度和间隔尺寸，确定好托换墩的宽度和批次，开始从基底挖第一批托换墩，挖土方时，仔细查看是否有松动的片石，如有松动现象，须清除并用木板和立撑撑上，边挖边做支撑，以免塌落。2、特殊部位换托施工：ⅰ据当地资料显示本教学楼地下有地道，所以在施工过程中，每开挖至－1.8M就必须用3M长的钢钎对其地基进行钎探，没次钎探过程中要有现场项目负责人和监理在场方可进行下道工序。如发现地道应立即与甲方、设计院联系另出加固方案ⅱ根据现场实际地质情况A轴以外纵墙基础持力层被扰动，导致3～轴7轴外纵墙和部分内横墙开裂，所以以上部位待其基础全部加固完毕后才可对上述部位进行加固。具体加固顺序如下：⑴首先加固2轴、8轴内横墙下基础。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页⑵其次加固B轴～轴E轴内横墙→F轴～H轴内横墙基础→G轴～J轴内横墙基础。⑶在次加固1轴、9轴、山墙基础→J轴外纵墙基础。⑷加固3轴～7轴内横墙和外横墙基础。因3轴～7轴外纵墙地基持力层被扰动，所以此处要挖到未扰动的持力层后经地质单位鉴定后方可进行加固。3、钢筋制作绑扎：i.施工要求。⑴主筋钢筋成型需要现场实测实量。托换墩成孔因为地质情况的不确定性，现场人工绑扎成型，放入已检查验收合格的墩坑中。⑵钢筋入坑前必须清干净其中的杂物。ii.技术要求。详见施工配料单。iii.检查要求。允许偏差（㎜），主筋间距±10；箍筋间距±20；钢筋笼直径±10；钢筋笼长度±50。iv.材料要求。钢筋下料前必须有全套合格证明资料，报工程负责人审批后方能进行。本工程钢筋设计规格有一种。v.基础土方开挖完毕后在距离原由基础顶面70㎜处沿墙体长度方向每隔400㎜开孔穿透墙体，穿8钢筋并预留360㎜锚固长度。4、托换墩混凝土浇筑：第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页混凝土采用现场拌制混凝土，原基底以下托换墩C20膨胀混凝土浇筑，紧贴原基础底插一根塑料导气管，导气管两端均向上弯以利于排气。i.施工要求。⑴砼施工前一定要将基坑中杂物排除干净。⑵施工采取连续作业的方法。作业开始前充分作好所用设备的准备，并作好备份设备准备。⑶砼运输，采用人力车运输，备好灰浆车十辆。⑷准备三张施工用铁皮。⑸混凝土入坑必要时使用流槽或串筒。ii.技术要求。对每个坑一次装填砼深度不得超过40厘米；振动振捣间距不得大于20厘米；振捣方法是“快插慢拔”，保证每棒振捣时间30秒。iii.检查要求。每一个...
