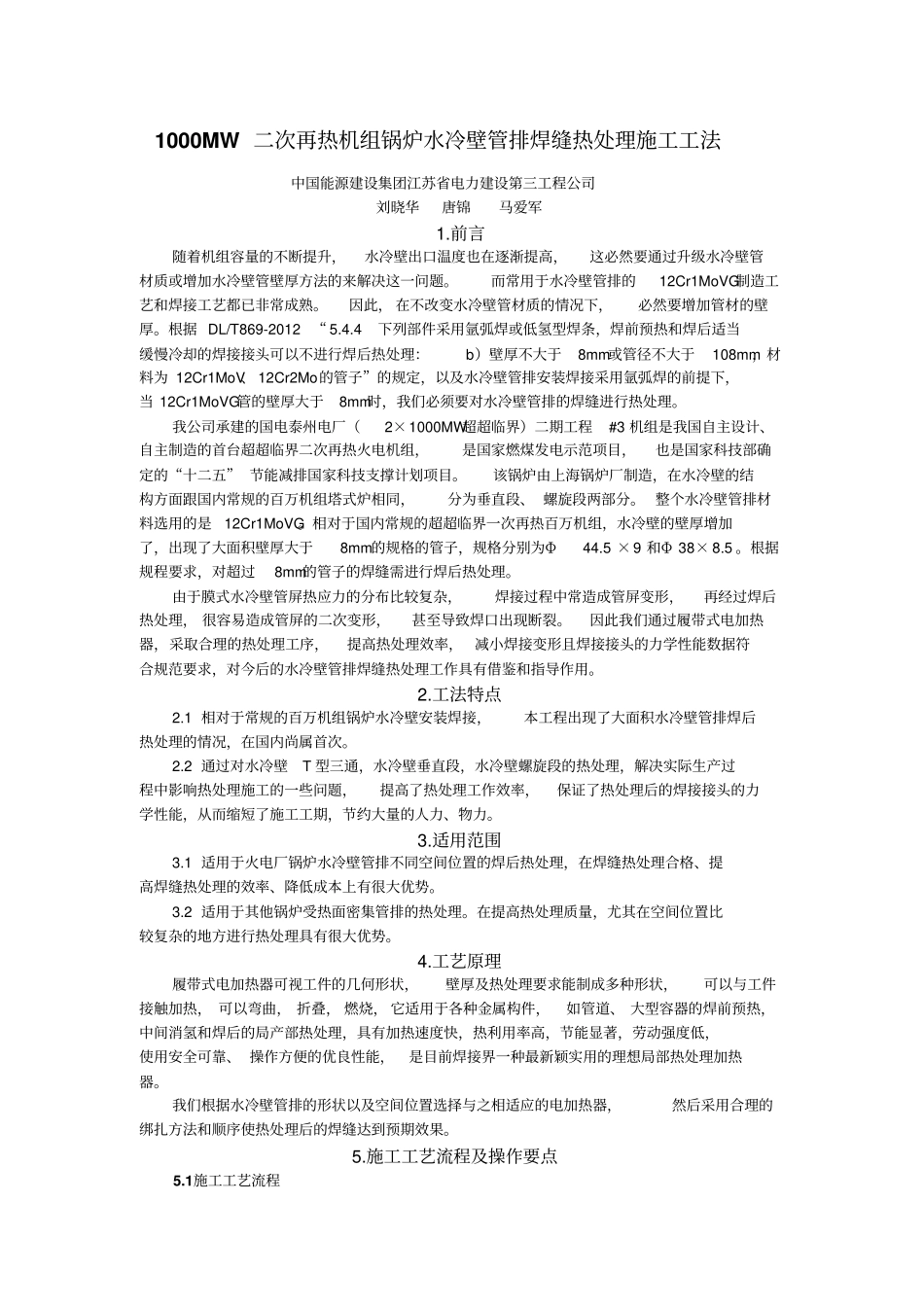

1000MW二次再热机组锅炉水冷壁管排焊缝热处理施工工法中国能源建设集团江苏省电力建设第三工程公司刘晓华唐锦马爱军1.前言随着机组容量的不断提升,水冷壁出口温度也在逐渐提高,这必然要通过升级水冷壁管材质或增加水冷壁管壁厚方法的来解决这一问题。而常用于水冷壁管排的12Cr1MoVG制造工艺和焊接工艺都已非常成熟。因此,在不改变水冷壁管材质的情况下,必然要增加管材的壁厚。根据DL/T869-2012“5.4.4下列部件采用氩弧焊或低氢型焊条,焊前预热和焊后适当缓慢冷却的焊接接头可以不进行焊后热处理:b)壁厚不大于8mm或管径不大于108mm,材料为12Cr1MoV、12Cr2Mo的管子”的规定,以及水冷壁管排安装焊接采用氩弧焊的前提下,当12Cr1MoVG管的壁厚大于8mm时,我们必须要对水冷壁管排的焊缝进行热处理。我公司承建的国电泰州电厂(2×1000MW超超临界)二期工程#3机组是我国自主设计、自主制造的首台超超临界二次再热火电机组,是国家燃煤发电示范项目,也是国家科技部确定的“十二五”节能减排国家科技支撑计划项目。该锅炉由上海锅炉厂制造,在水冷壁的结构方面跟国内常规的百万机组塔式炉相同,分为垂直段、螺旋段两部分。整个水冷壁管排材料选用的是12Cr1MoVG。相对于国内常规的超超临界一次再热百万机组,水冷壁的壁厚增加了,出现了大面积壁厚大于8mm的规格的管子,规格分别为Φ44.5×9和Φ38×8.5。根据规程要求,对超过8mm的管子的焊缝需进行焊后热处理。由于膜式水冷壁管屏热应力的分布比较复杂,焊接过程中常造成管屏变形,再经过焊后热处理,很容易造成管屏的二次变形,甚至导致焊口出现断裂。因此我们通过履带式电加热器,采取合理的热处理工序,提高热处理效率,减小焊接变形且焊接接头的力学性能数据符合规范要求,对今后的水冷壁管排焊缝热处理工作具有借鉴和指导作用。2.工法特点2.1相对于常规的百万机组锅炉水冷壁安装焊接,本工程出现了大面积水冷壁管排焊后热处理的情况,在国内尚属首次。2.2通过对水冷壁T型三通,水冷壁垂直段,水冷壁螺旋段的热处理,解决实际生产过程中影响热处理施工的一些问题,提高了热处理工作效率,保证了热处理后的焊接接头的力学性能,从而缩短了施工工期,节约大量的人力、物力。3.适用范围3.1适用于火电厂锅炉水冷壁管排不同空间位置的焊后热处理,在焊缝热处理合格、提高焊缝热处理的效率、降低成本上有很大优势。3.2适用于其他锅炉受热面密集管排的热处理。在提高热处理质量,尤其在空间位置比较复杂的地方进行热处理具有很大优势。4.工艺原理履带式电加热器可视工件的几何形状,壁厚及热处理要求能制成多种形状,可以与工件接触加热,可以弯曲,折叠,燃烧,它适用于各种金属构件,如管道、大型容器的焊前预热,中间消氢和焊后的局产部热处理,具有加热速度快,热利用率高,节能显著,劳动强度低,使用安全可靠、操作方便的优良性能,是目前焊接界一种最新颖实用的理想局部热处理加热器。我们根据水冷壁管排的形状以及空间位置选择与之相适应的电加热器,然后采用合理的绑扎方法和顺序使热处理后的焊缝达到预期效果。5.施工工艺流程及操作要点5.1施工工艺流程工艺规范的制定→热电偶的布置与绑扎→加热器的布置与绑扎→保温棉的铺设→热处理温度记录跟踪→质量检验(包括进行无损检验)→验收。5.2操作要点5.2.1水冷壁T形三通热处理施工措施1、工艺规范的制定根据焊接工艺评定以及DL/T819-2010的相关规定,编制焊接热处理工艺卡,详细描述热处理过程中从预热到焊后热处理的一系列参数。图5.2.1-1热处理工艺卡2、热电偶的布置与绑扎现场实际焊接的水冷壁左墙上部垂直围墙管屏接三通的焊缝,焊接项目代号为W2-33,该管屏在水冷壁组合架上组合。编号为2、5、7共3支热电偶为控温热电偶,1、3、4、6、8共5支热电偶为测温热电偶,8支热电偶均布置在管屏的上面。图5.2.1-2热电偶布置示意图热电偶的绑扎是采用铁丝穿过安装对口时留下的应力槽进行扎紧。热电偶绑扎时要保证热端与焊缝紧密接触,并在后面的处理过程中不产生脱离、松动。现场热电偶的布置与绑扎见下图5.2.1-3:图5.2.1-3热电偶的布置与安绑扎3、加热器的布置与绑扎我们采用的...
