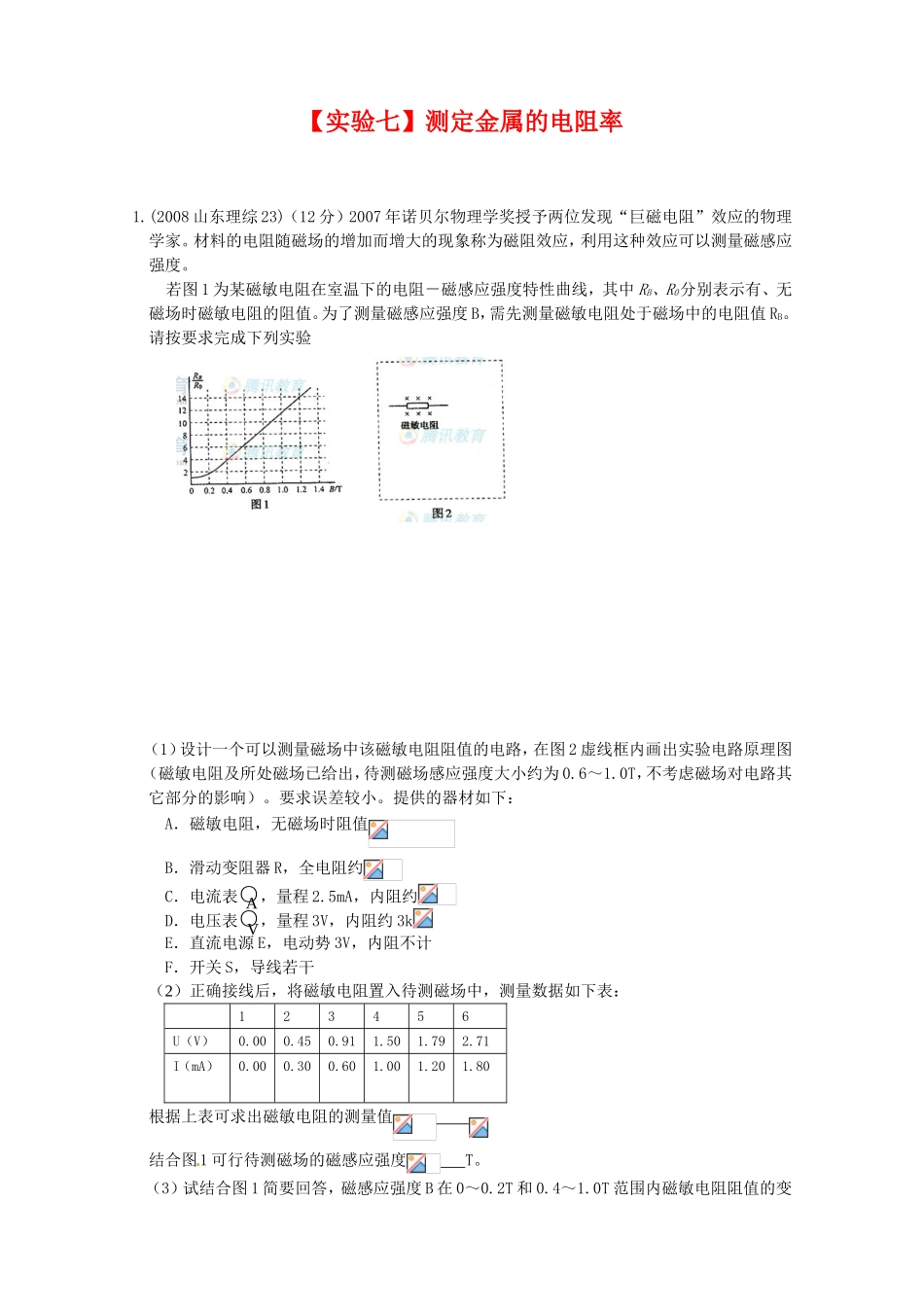

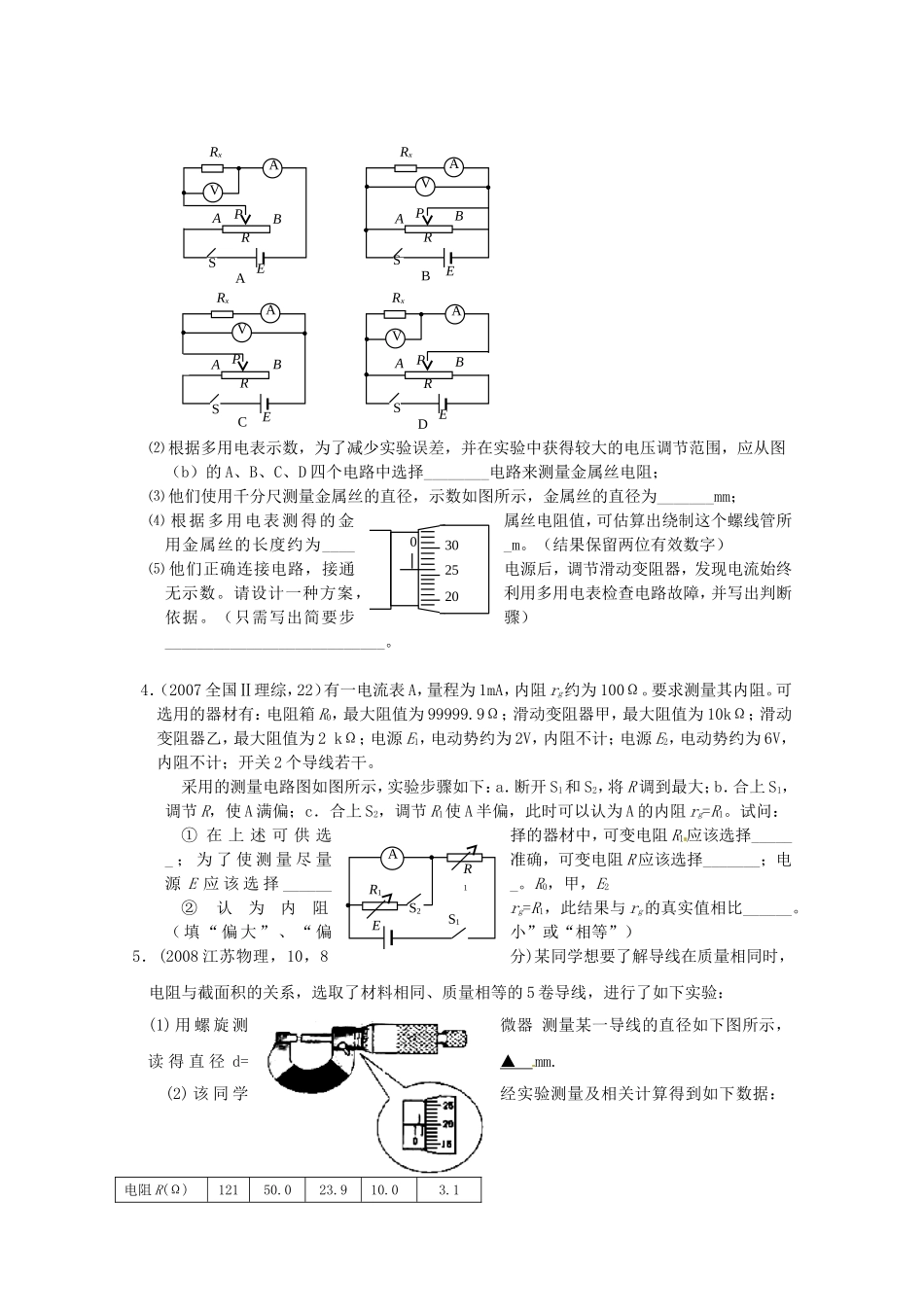

【实验七】测定金属的电阻率1.(2008山东理综23)（12分）2007年诺贝尔物理学奖授予两位发现“巨磁电阻”效应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。若图1为某磁敏电阻在室温下的电阻－磁感应强度特性曲线，其中RB、R0分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB。请按要求完成下列实验（1）设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）。要求误差较小。提供的器材如下：A．磁敏电阻，无磁场时阻值B．滑动变阻器R，全电阻约C．电流表○，量程2.5mA，内阻约D．电压表○，量程3V，内阻约3kE．直流电源E，电动势3V，内阻不计F．开关S，导线若干（2）正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U（V）0.000.450.911.501.792.71I（mA）[来源:Zxxk.Com]0.000.300.601.001.201.80根据上表可求出磁敏电阻的测量值结合图1可行待测磁场的磁感应强度T。（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变AV化规律有何不同？（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻－磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？2.(2007山东理综23)（11分）检测一个标称值为5Ω的滑动变阻器。可供使用的器材如下：A．待测滑动变阻器Rx，全电阻约为5Ω（电阻丝绕制紧密，匝数清晰可数）B．电流表A1，量程0.6A，内阻约0.6Ω[来源:学科网]C．电流表A2，量程3A内阻约0.12ΩD．电压表V1，量程15V，内阻约15kΩE．电压表V2，量程3V，内阻约3kΩF．滑动变阻器R，全电阻约20ΩG．直流电源E，电动势3V，内阻不计H．游标卡尺I．毫米刻度尺J．电键S、导线若干（1）用伏安法测定RX的全电阻值，所选电流表为（填“A1”或“A2”），所选电压表为（填“V1”或“V2”）（2）画出测量电路的原理图，并根据所画原理图将下图中实物连接成测量电路。电路原理图和对应的实物连接如图（3）为了进一步测量待测滑动变阻器电阻丝的电阻率，需要测量电阻丝的直径和总长度，在不破坏变阻器的前提下，请设计一个实验方案，写出所需器材及操作步骤，并给出直径和总长度的表达式。3．（2007广东物理，13，12分）实验室新进了一批低电阻的电磁螺线管。已知螺线管使用的金属丝电阻率ρ=1.7×10-8Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。⑴他们使用多用电表粗测金属丝的电阻，操作工程分以下三个步骤：（请填写第②步操作）①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×1”；②________________________________；③把红、黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图（a）所示。~ΩΩ×1k×100×10×1ΩOFF2.510502505002.550mA10010150010250V~+V0302025⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图（b）的A、B、C、D四个电路中选择________电路来测量金属丝电阻；⑶他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为_______mm；⑷根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_____m。（结果保留两位有效数字）⑸他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数。请设计一种方案，利用多用电表检查电路故障，并写出判断依据。（只需写出简要步骤）___________________________。[来源:Z+xx+k.Com]4．（2007全国Ⅱ理综，22）有一电流表A，量程为1mA，内阻rg约为100Ω。要求测量其内阻。可选用的器材有：电阻箱R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个导线若干。[来源:学*科*网Z*X*X*K]采用的...
