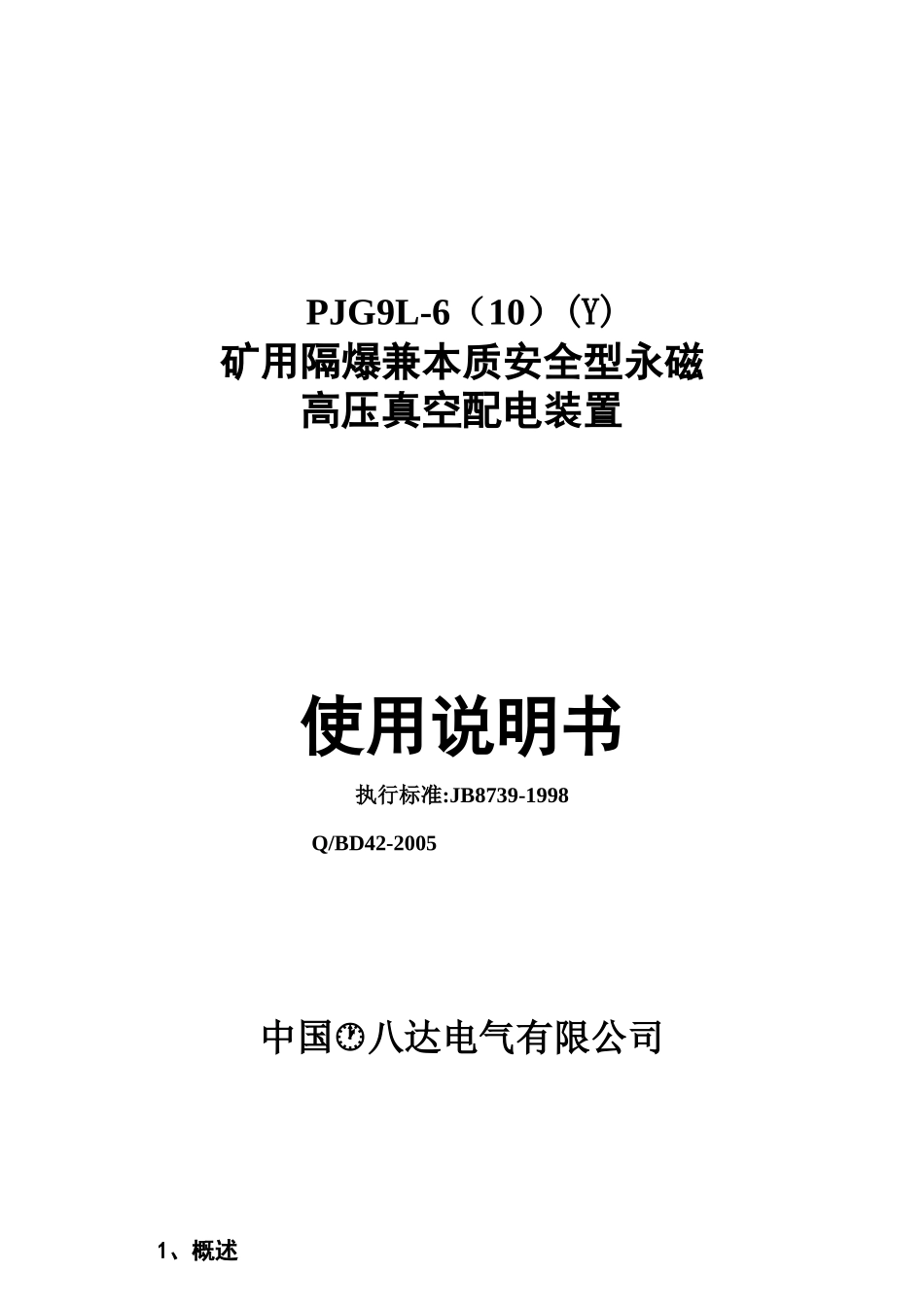

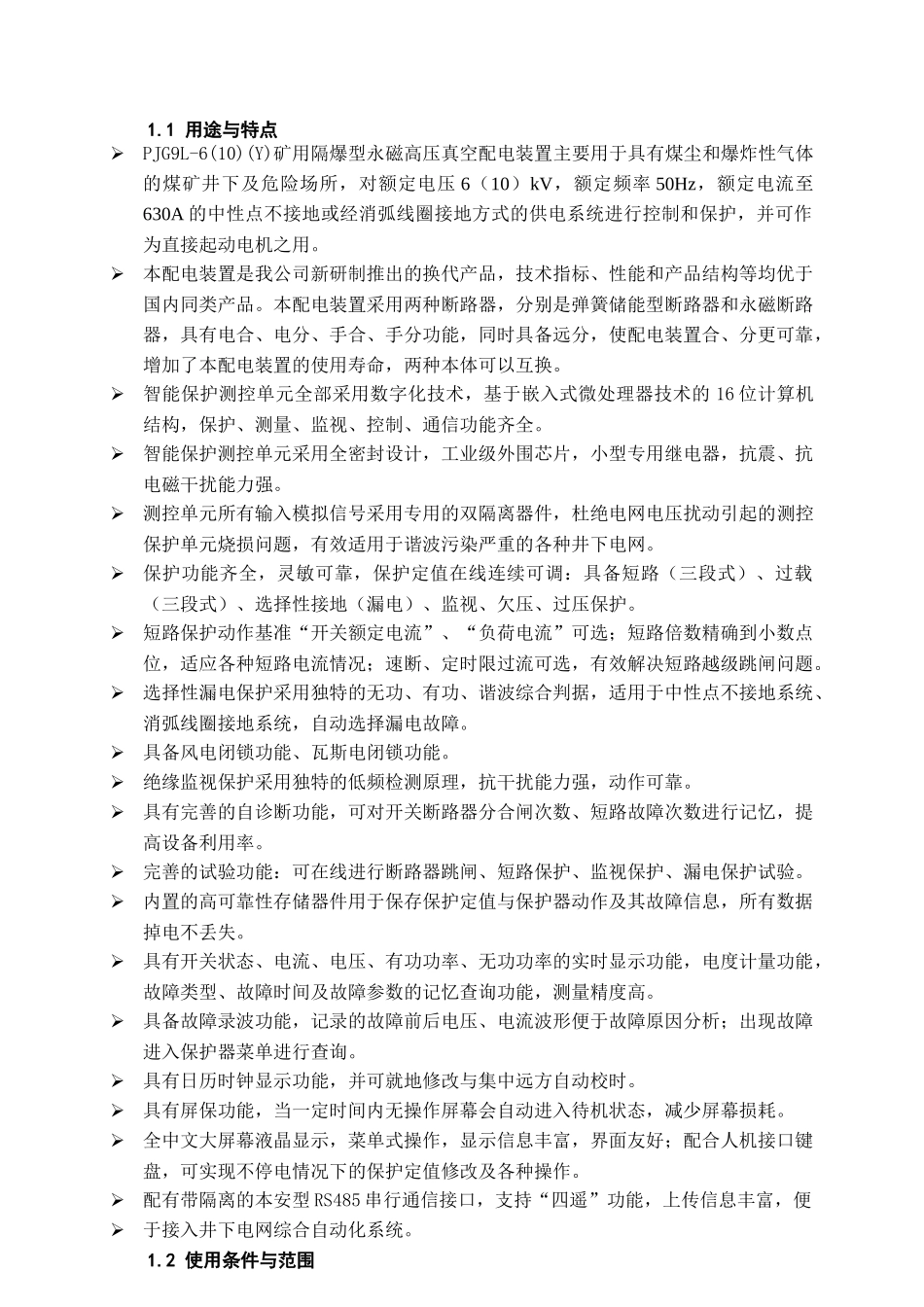

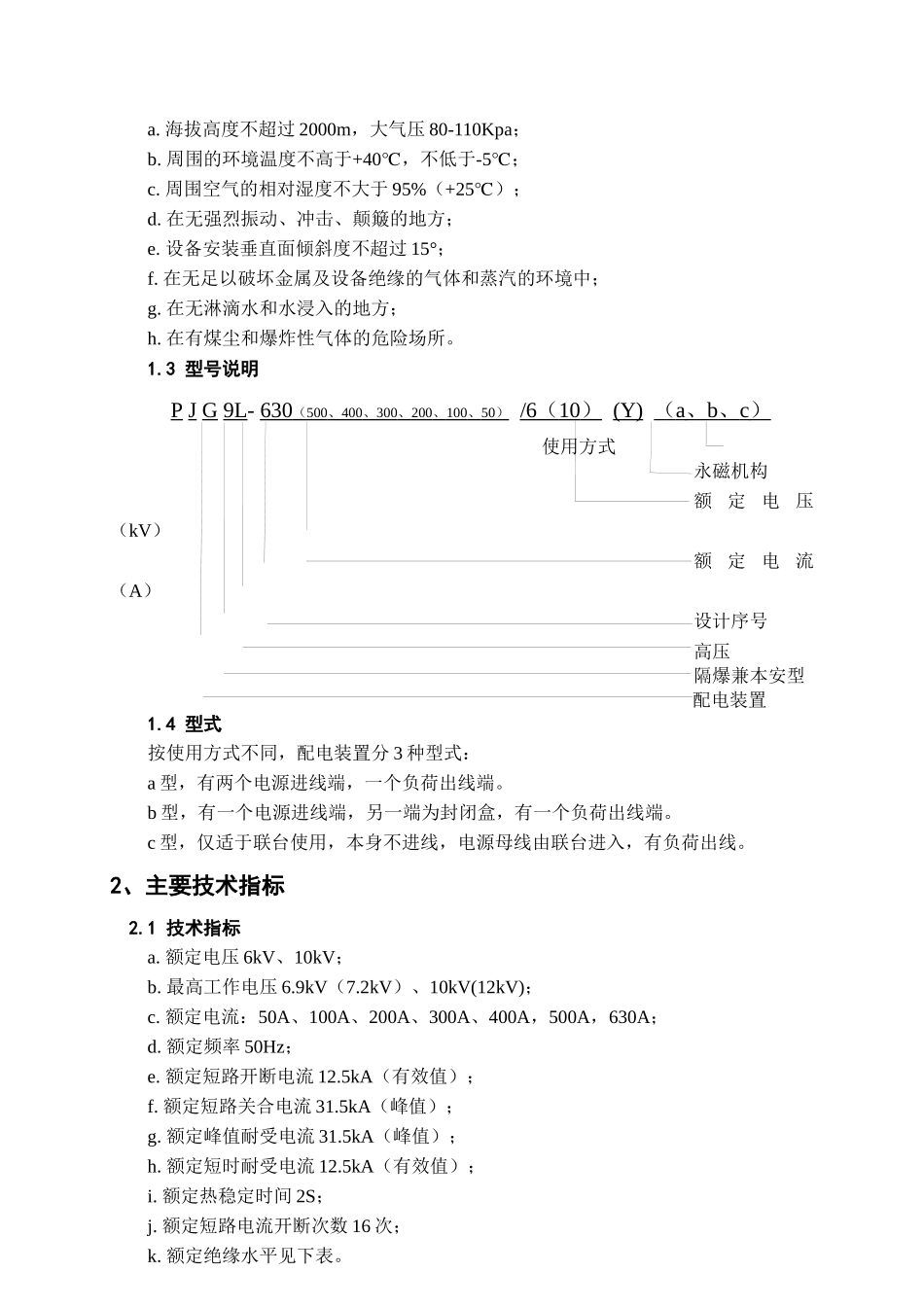

PJG9L-6（10）(Y)矿用隔爆兼本质安全型永磁高压真空配电装置使用说明书执行标准:JB8739-1998Q/BD42-2005中国八达电气有限公司1、概述1.1用途与特点PJG9L-6(10)(Y)矿用隔爆型永磁高压真空配电装置主要用于具有煤尘和爆炸性气体的煤矿井下及危险场所，对额定电压6（10）kV，额定频率50Hz，额定电流至630A的中性点不接地或经消弧线圈接地方式的供电系统进行控制和保护，并可作为直接起动电机之用。本配电装置是我公司新研制推出的换代产品，技术指标、性能和产品结构等均优于国内同类产品。本配电装置采用两种断路器，分别是弹簧储能型断路器和永磁断路器，具有电合、电分、手合、手分功能，同时具备远分，使配电装置合、分更可靠，增加了本配电装置的使用寿命，两种本体可以互换。智能保护测控单元全部采用数字化技术，基于嵌入式微处理器技术的16位计算机结构，保护、测量、监视、控制、通信功能齐全。智能保护测控单元采用全密封设计，工业级外围芯片，小型专用继电器，抗震、抗电磁干扰能力强。测控单元所有输入模拟信号采用专用的双隔离器件，杜绝电网电压扰动引起的测控保护单元烧损问题，有效适用于谐波污染严重的各种井下电网。保护功能齐全，灵敏可靠，保护定值在线连续可调：具备短路（三段式）、过载（三段式）、选择性接地（漏电）、监视、欠压、过压保护。短路保护动作基准“开关额定电流”、“负荷电流”可选；短路倍数精确到小数点位，适应各种短路电流情况；速断、定时限过流可选，有效解决短路越级跳闸问题。选择性漏电保护采用独特的无功、有功、谐波综合判据，适用于中性点不接地系统、消弧线圈接地系统，自动选择漏电故障。具备风电闭锁功能、瓦斯电闭锁功能。绝缘监视保护采用独特的低频检测原理，抗干扰能力强，动作可靠。具有完善的自诊断功能，可对开关断路器分合闸次数、短路故障次数进行记忆，提高设备利用率。完善的试验功能：可在线进行断路器跳闸、短路保护、监视保护、漏电保护试验。内置的高可靠性存储器件用于保存保护定值与保护器动作及其故障信息，所有数据掉电不丢失。具有开关状态、电流、电压、有功功率、无功功率的实时显示功能，电度计量功能，故障类型、故障时间及故障参数的记忆查询功能，测量精度高。具备故障录波功能，记录的故障前后电压、电流波形便于故障原因分析；出现故障进入保护器菜单进行查询。具有日历时钟显示功能，并可就地修改与集中远方自动校时。具有屏保功能，当一定时间内无操作屏幕会自动进入待机状态，减少屏幕损耗。全中文大屏幕液晶显示，菜单式操作，显示信息丰富，界面友好；配合人机接口键盘，可实现不停电情况下的保护定值修改及各种操作。配有带隔离的本安型RS485串行通信接口，支持“四遥”功能，上传信息丰富，便于接入井下电网综合自动化系统。1.2使用条件与范围a.海拔高度不超过2000m，大气压80-110Kpa；b.周围的环境温度不高于+40℃，不低于-5℃；c.周围空气的相对湿度不大于95%（+25℃）；d.在无强烈振动、冲击、颠簸的地方；e.设备安装垂直面倾斜度不超过15°；f.在无足以破坏金属及设备绝缘的气体和蒸汽的环境中；g.在无淋滴水和水浸入的地方；h.在有煤尘和爆炸性气体的危险场所。1.3型号说明PJG9L-630（500、400、300、200、100、50）/6（10）(Y)（a、b、c）使用方式永磁机构额定电压（kV）额定电流（A）设计序号高压隔爆兼本安型配电装置1.4型式按使用方式不同，配电装置分3种型式：a型，有两个电源进线端，一个负荷出线端。b型，有一个电源进线端，另一端为封闭盒，有一个负荷出线端。c型，仅适于联台使用，本身不进线，电源母线由联台进入，有负荷出线。2、主要技术指标2.1技术指标a.额定电压6kV、10kV；b.最高工作电压6.9kV（7.2kV）、10kV(12kV)；c.额定电流：50A、100A、200A、300A、400A，500A，630A；d.额定频率50Hz；e.额定短路开断电流12.5kA（有效值）；f.额定短路关合电流31.5kA（峰值）；g.额定峰值耐受电流31.5kA（峰值）；h.额定短时耐受电流12.5kA（有效值）；i.额定热稳定时间2S；j.额定短路电流开断次数16次；k.额定绝缘水平见下表。l.断...
