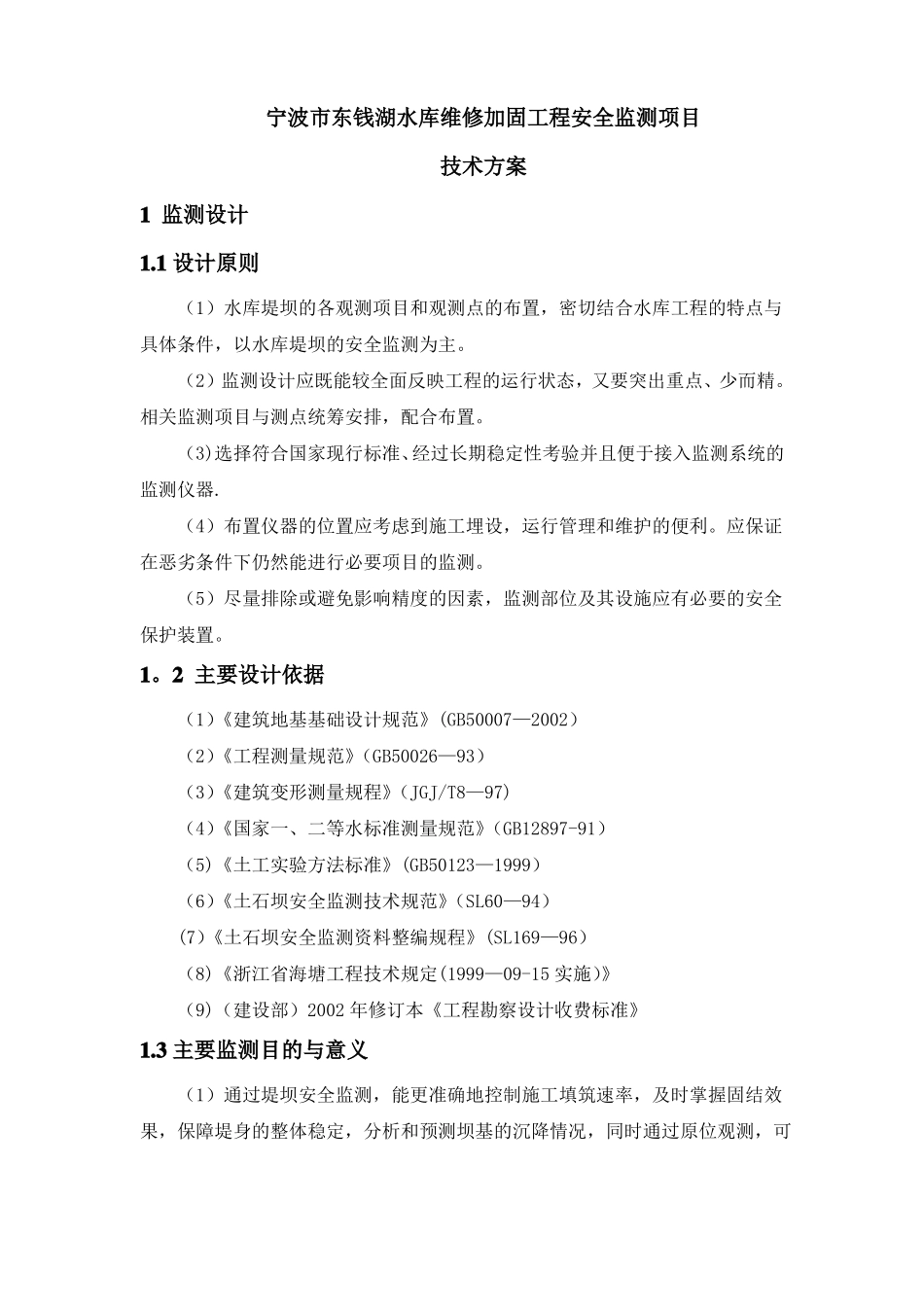

东钱湖监测技术方案_第1页
1/12

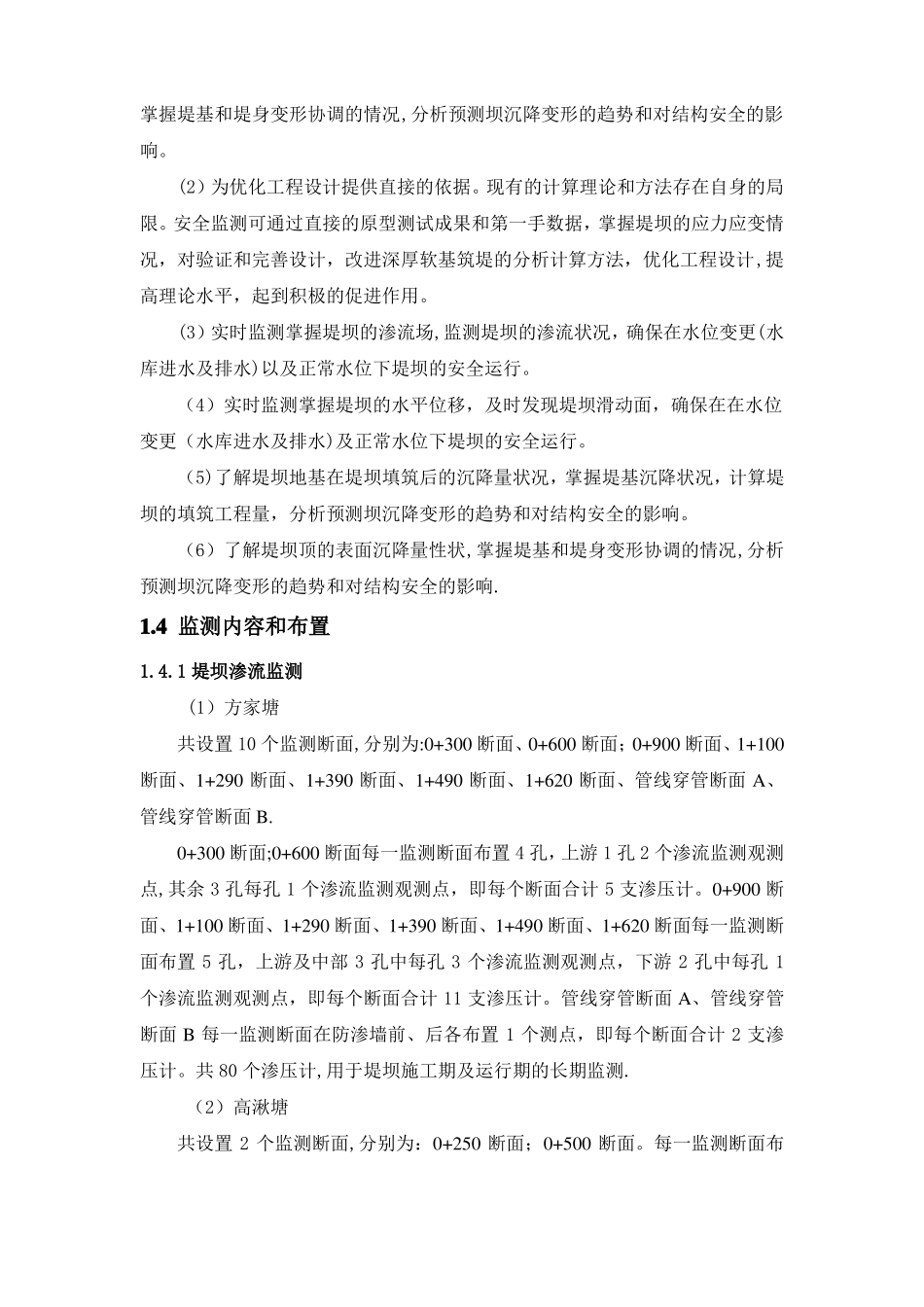

东钱湖监测技术方案_第2页
2/12

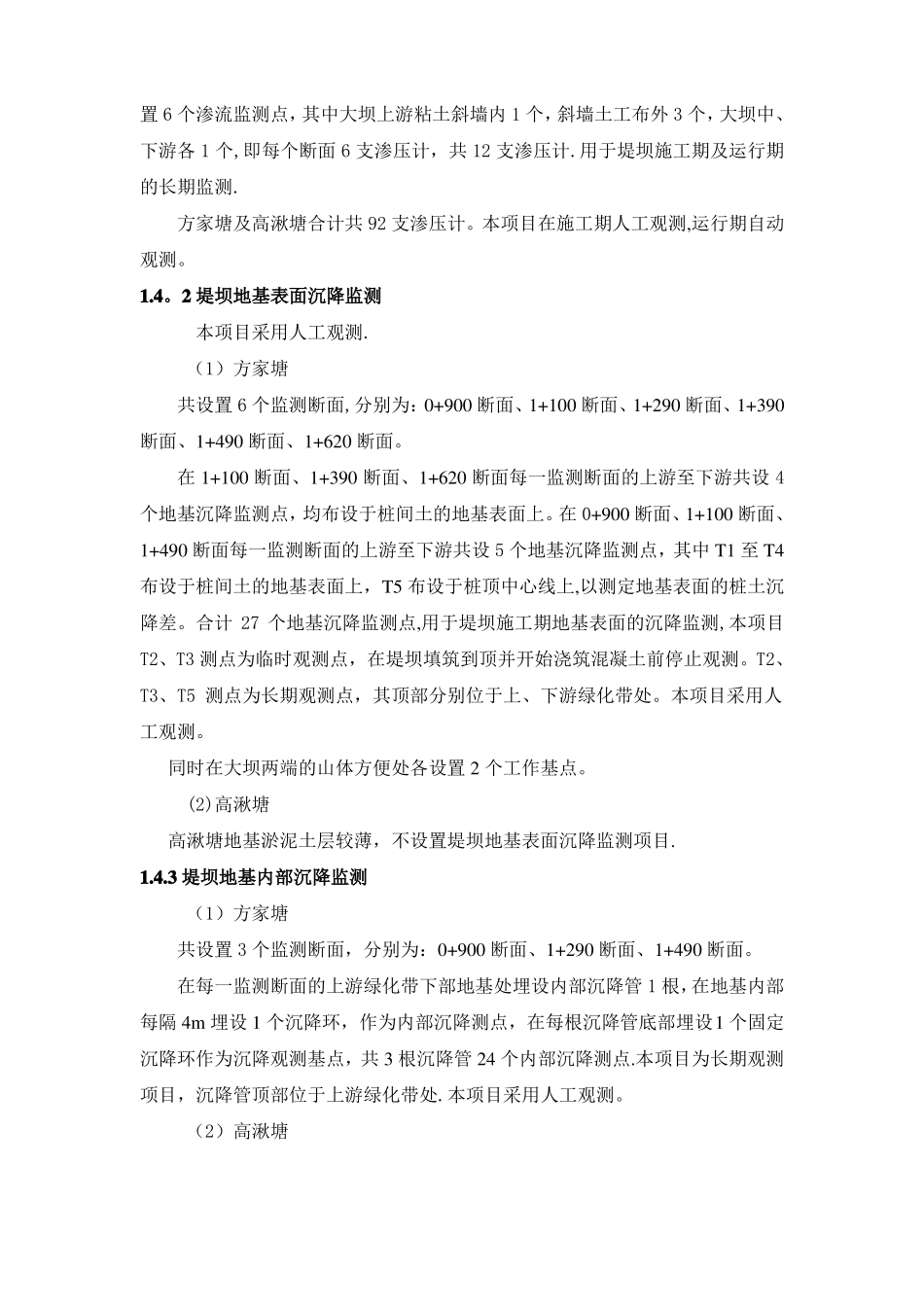

东钱湖监测技术方案_第3页
3/12
宁波市东钱湖水库维修加固工程安全监测项目技术方案1监测设计1.1设计原则(1)水库堤坝的各观测项目和观测点的布置,密切结合水库工程的特点与具体条件,以水库堤坝的安全监测为主。(2)监测设计应既能较全面反映工程的运行状态,又要突出重点、少而精。相关监测项目与测点统筹安排,配合布置。(3)选择符合国家现行标准、经过长期稳定性考验并且便于接入监测系统的监测仪器.(4)布置仪器的位置应考虑到施工埋设,运行管理和维护的便利。应保证在恶劣条件下仍然能进行必要项目的监测。(5)尽量排除或避免影响精度的因素,监测部位及其设施应有必要的安全保护装置。1。2主要设计依据(1)《建筑地基基础设计规范》(GB50007—2002)(2)《工程测量规范》(GB50026—93)(3)《建筑变形测量规程》(JGJ/T8—97)(4)《国家一、二等水标准测量规范》(GB12897-91)(5)《土工实验方法标准》(GB50123—1999)(6)《土石坝安全监测技术规范》(SL60—94)(7)《土石坝安全监测资料整编规程》(SL169—96)(8)《浙江省海塘工程技术规定(1999—09-15实施)》(9)(建设部)2002年修订本《工程勘察设计收费标准》1.3主要监测目的与意义(1)通过堤坝安全监测,能更准确地控制施工填筑速率,及时掌握固结效果,保障堤身的整体稳定,分析和预测坝基的沉降情况,同时通过原位观测,可掌握堤基和堤身变形协调的情况,分析预测坝沉降变形的趋势和对结构安全的影响。(2)为优化工程设计提供直接的依据。现有的计算理论和方法存在自身的局限。安全监测可通过直接的原型测试成果和第一手数据,掌握堤坝的应力应变情况,对验证和完善设计,改进深厚软基筑堤的分析计算方法,优化工程设计,提高理论水平,起到积极的促进作用。(3)实时监测掌握堤坝的渗流场,监测堤坝的渗流状况,确保在水位变更(水库进水及排水)以及正常水位下堤坝的安全运行。(4)实时监测掌握堤坝的水平位移,及时发现堤坝滑动面,确保在在水位变更(水库进水及排水)及正常水位下堤坝的安全运行。(5)了解堤坝地基在堤坝填筑后的沉降量状况,掌握堤基沉降状况,计算堤坝的填筑工程量,分析预测坝沉降变形的趋势和对结构安全的影响。(6)了解堤坝顶的表面沉降量性状,掌握堤基和堤身变形协调的情况,分析预测坝沉降变形的趋势和对结构安全的影响.1.4监测内容和布置1.4.1堤坝渗流监测(1)方家塘共设置10个监测断面,分别为:0+300断面、0+600断面;0+900断面、1+100断面、1+290断面、1+390断面、1+490断面、1+620断面、管线穿管断面A、管线穿管断面B.0+300断面;0+600断面每一监测断面布置4孔,上游1孔2个渗流监测观测点,其余3孔每孔1个渗流监测观测点,即每个断面合计5支渗压计。0+900断面、1+100断面、1+290断面、1+390断面、1+490断面、1+620断面每一监测断面布置5孔,上游及中部3孔中每孔3个渗流监测观测点,下游2孔中每孔1个渗流监测观测点,即每个断面合计11支渗压计。管线穿管断面A、管线穿管断面B每一监测断面在防渗墙前、后各布置1个测点,即每个断面合计2支渗压计。共80个渗压计,用于堤坝施工期及运行期的长期监测.(2)高湫塘共设置2个监测断面,分别为:0+250断面;0+500断面。每一监测断面布置6个渗流监测点,其中大坝上游粘土斜墙内1个,斜墙土工布外3个,大坝中、下游各1个,即每个断面6支渗压计,共12支渗压计.用于堤坝施工期及运行期的长期监测.方家塘及高湫塘合计共92支渗压计。本项目在施工期人工观测,运行期自动观测。1.4。2堤坝地基表面沉降监测本项目采用人工观测.(1)方家塘共设置6个监测断面,分别为:0+900断面、1+100断面、1+290断面、1+390断面、1+490断面、1+620断面。在1+100断面、1+390断面、1+620断面每一监测断面的上游至下游共设4个地基沉降监测点,均布设于桩间土的地基表面上。在0+900断面、1+100断面、1+490断面每一监测断面的上游至下游共设5个地基沉降监测点,其中T1至T4布设于桩间土的地基表面上,T5布设于桩顶中心线上,以测定地基表面的桩土沉降差。合计27个地基沉降监测点,用于堤坝施工期地基表面的沉降监测,本项目T2、T3测点为临时观测点,在堤坝填筑到顶并开始浇筑混凝土前停止观测。T2、T3...
