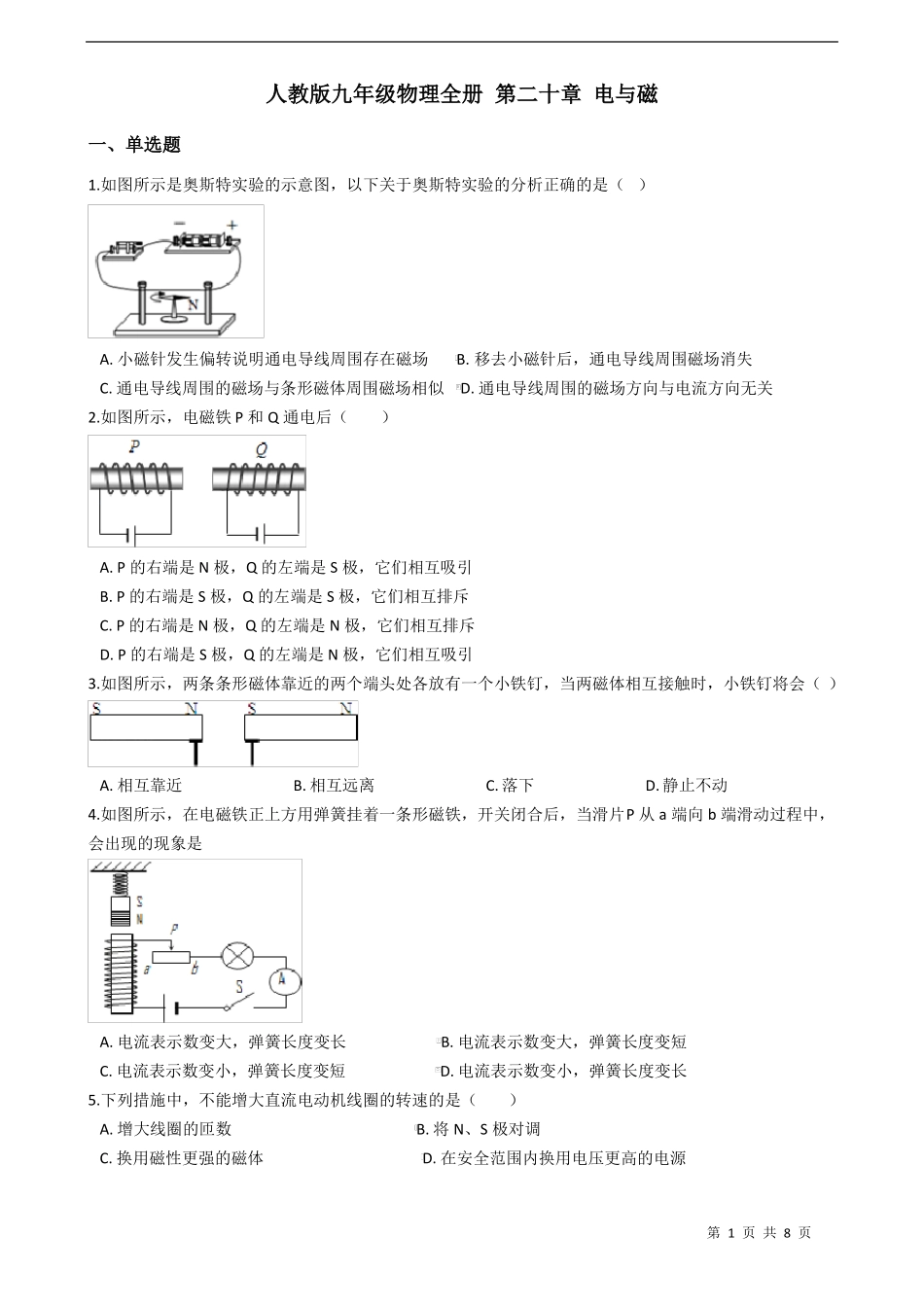

人教版九年级物理全册第二十章电与磁一、单选题1.如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A.小磁针发生偏转说明通电导线周围存在磁场B.移去小磁针后，通电导线周围磁场消失C.通电导线周围的磁场与条形磁体周围磁场相似D.通电导线周围的磁场方向与电流方向无关2.如图所示，电磁铁P和Q通电后（）A.P的右端是N极，Q的左端是S极，它们相互吸引B.P的右端是S极，Q的左端是S极，它们相互排斥C.P的右端是N极，Q的左端是N极，它们相互排斥D.P的右端是S极，Q的左端是N极，它们相互吸引3.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会（）A.相互靠近B.相互远离C.落下D.静止不动4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A.电流表示数变大，弹簧长度变长B.电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变短D.电流表示数变小，弹簧长度变长5.下列措施中，不能增大直流电动机线圈的转速的是（）A.增大线圈的匝数B.将N、S极对调C.换用磁性更强的磁体D.在安全范围内换用电压更高的电源第1页共8页6.甲乙两个装置都相同，用开关和导线连接成如图所示的电路，当闭合开关时，用外力使导体棒cd水平向右运动，会发现导体棒ab也随之运动。由此分析两个装置可知（）A.人们根据甲部分发生的电磁感应现象，发明了发电机B.人们根据甲部分发生的奥斯特现象，发明了电动机C.人们根据乙部分发生的电磁感应现象，发明了发电机D.人们根据乙部分发生的奥斯特现象，发明了电动机7.如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A.S、N、S、SB.N、N、S、NC.S、S、N、ND.N、S、N、N8.根据如图所示的小磁针静止时所指的方向，可以判断（）A.a是N极，b是S极B.a是S极，b是N极C.a、b都是N极D.a、b都是S极9.为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A.悬挂的铁棒转动起来后静止时指向南北B.将铁棒一端靠近小磁针，相互排斥C.将铁棒一端靠近大头针，大头针被吸引D.水平移动铁棒，测力计示数有变化10.有两根大头针被磁铁一端吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（）A.B.C.D.11.在探究“影响电磁铁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是（）第2页共8页A.实验中甲、乙是形状大小不同的两个铁钉B.实验中流经甲、乙上线圈的电流大小相同C.根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的N极D.铁钉下的大头针呈发散状是因为大头针带了相同的电荷12.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，终于发现了电磁感应现象，下列几幅图示实验能表明这一现象的是（）A.B.C.D.13.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是A.C接E，D接FB.C接E，B接FC.A接E，D接FD.A接E，B接F14.微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（）第3页共8页A.电动机的工作原理是电磁感应B.电动机的工作原理是通电导线在磁场中受到力的作用C.发电机的工作原理是电流的磁效应D.发电机的工作原理是通电导线在磁场中受到力的作用二、填空题15.我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是。16.小明在“研究电磁铁的磁性”的活动中，用导线和铁钉制成一个电磁铁，接入如图所示的电路中，闭合开关S后，电磁铁的下端为极．当滑动变阻器的滑片P向b端移动时，铁钉下端吸引大头针的个数将17.将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这...
