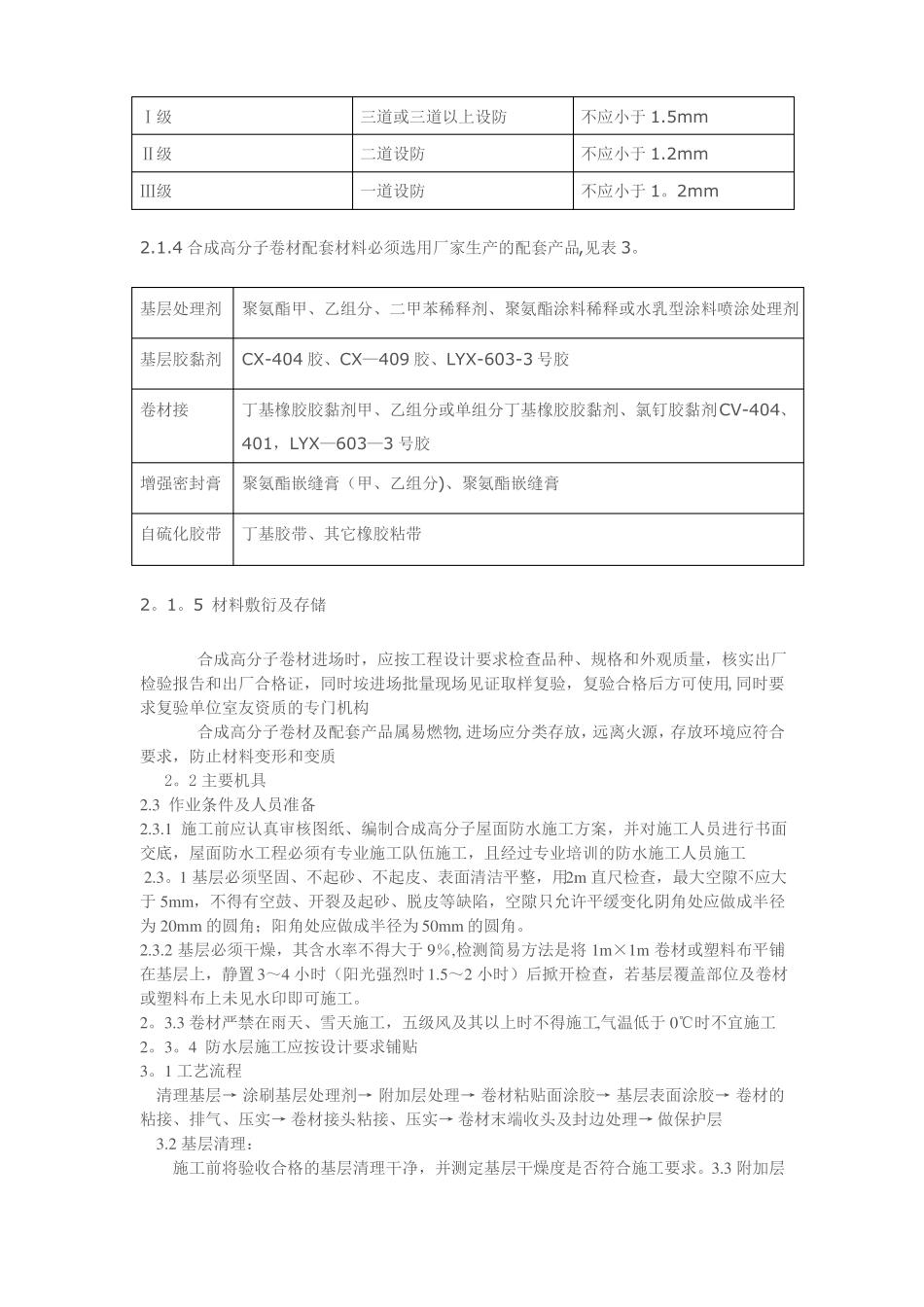

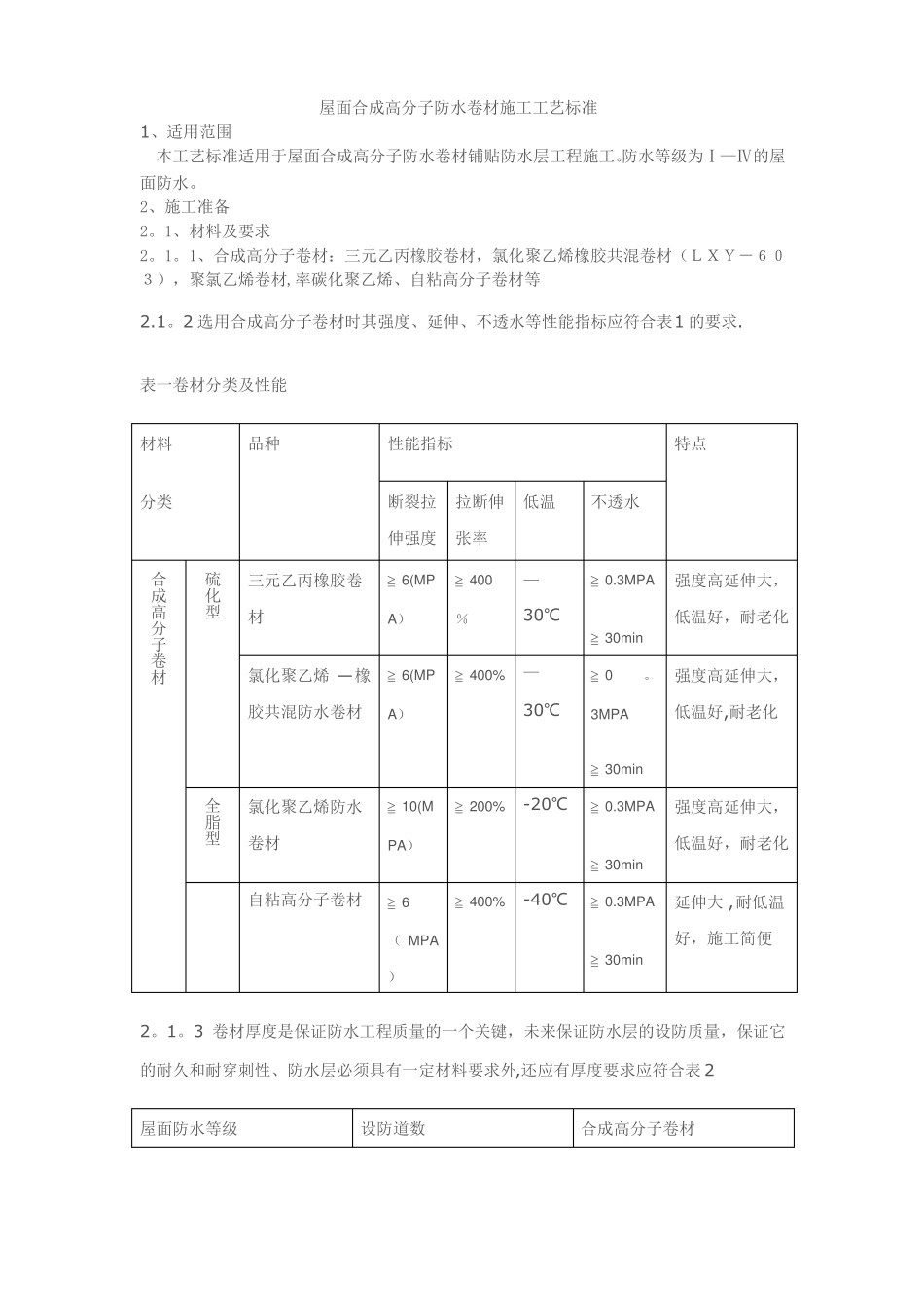

屋面合成高分子防水卷材施工工艺标准1、适用范围本工艺标准适用于屋面合成高分子防水卷材铺贴防水层工程施工。防水等级为Ⅰ—Ⅳ的屋面防水。2、施工准备2。1、材料及要求2。1。1、合成高分子卷材：三元乙丙橡胶卷材，氯化聚乙烯橡胶共混卷材（ＬＸＹ－６０３），聚氯乙烯卷材,率碳化聚乙烯、自粘高分子卷材等2.1。2选用合成高分子卷材时其强度、延伸、不透水等性能指标应符合表1的要求.表一卷材分类及性能材料品种性能指标特点分类断裂拉拉断伸低温不透水伸强度张率合成高分子卷材硫化型三元乙丙橡胶卷材≧6(MPA）≧400％—30℃≧0.3MPA强度高延伸大，低温好，耐老化≧30min氯化聚乙烯—橡胶共混防水卷材≧6(MPA）≧400%—≧03MPA。强度高延伸大，低温好,耐老化2。1。3卷材厚度是保证防水工程质量的一个关键，未来保证防水层的设防质量，保证它的耐久和耐穿刺性、防水层必须具有一定材料要求外,还应有厚度要求应符合表2屋面防水等级30℃≧30min全脂型氯化聚乙烯防水卷材自粘高分子卷材≧10(MPA）≧200%-20℃≧0.3MPA强度高延伸大，低温好，耐老化≧30min≧6（MPA）≧30min≧400%-40℃≧0.3MPA延伸大,耐低温好，施工简便设防道数合成高分子卷材Ⅰ级Ⅱ级Ⅲ级三道或三道以上设防二道设防一道设防不应小于1.5mm不应小于1.2mm不应小于1。2mm2.1.4合成高分子卷材配套材料必须选用厂家生产的配套产品,见表3。基层处理剂聚氨酯甲、乙组分、二甲苯稀释剂、聚氨酯涂料稀释或水乳型涂料喷涂处理剂基层胶黏剂CX-404胶、CX—409胶、LYX-603-3号胶卷材接丁基橡胶胶黏剂甲、乙组分或单组分丁基橡胶胶黏剂、氯钉胶黏剂CV-404、401，LYX—603—3号胶增强密封膏聚氨酯嵌缝膏（甲、乙组分)、聚氨酯嵌缝膏自硫化胶带丁基胶带、其它橡胶粘带2。1。5材料敷衍及存储合成高分子卷材进场时，应按工程设计要求检查品种、规格和外观质量，核实出厂检验报告和出厂合格证，同时垵进场批量现场见证取样复验，复验合格后方可使用,同时要求复验单位室友资质的专门机构合成高分子卷材及配套产品属易燃物,进场应分类存放，远离火源，存放环境应符合要求，防止材料变形和变质2。2主要机具2.3作业条件及人员准备2.3.1施工前应认真审核图纸、编制合成高分子屋面防水施工方案，并对施工人员进行书面交底，屋面防水工程必须有专业施工队伍施工，且经过专业培训的防水施工人员施工2.3。1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化.阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。2.3.2基层必须干燥，其含水率不得大于9％,检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。2。3.3卷材严禁在雨天、雪天施工，五级风及其以上时不得施工,气温低于0℃时不宜施工2。3。4防水层施工应按设计要求铺贴3。1工艺流程清理基层→涂刷基层处理剂→附加层处理→卷材粘贴面涂胶→基层表面涂胶→卷材的粘接、排气、压实→卷材接头粘接、压实→卷材末端收头及封边处理→做保护层3.2基层清理：施工前将验收合格的基层清理干净，并测定基层干燥度是否符合施工要求。3.3附加层处理:阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶法或聚氨酯涂膜、也可用卷材铺贴一层处理.3.4涂刷基层处理剂1）聚氨酯底胶的配制：聚氨酯材料按甲：乙=1：3(重量比）的比例配合,搅拌均匀即可进行涂布施工。2)涂刷聚氨酯底胶：在大面积涂刷施工前，用油漆刷蘸底胶在阴角、管根、水落口等复杂部位均匀涂刷一遍。用长把滚刷在大面积部位涂刷。涂刷底胶时不得露白见底,厚度均匀一致。待底胶完全干燥后再进行下道工序施工.注:如基层已做过一层聚氨酯防水层,则无须再涂刷基层处理剂,即可进行下一道工序卷材与基层表面涂刷胶粘剂：A.满粘法：将卷材铺展在干净的基层上，将卷材沿1/2幅宽对折，用长把滚刷蘸基层胶粘剂滚涂卷材粘结面与基层表面。应留出搭接部位不涂胶,长短边部位空出80mm,作搭接用.B。条粘法：将试铺好的卷材在1/3幅宽沿长...
