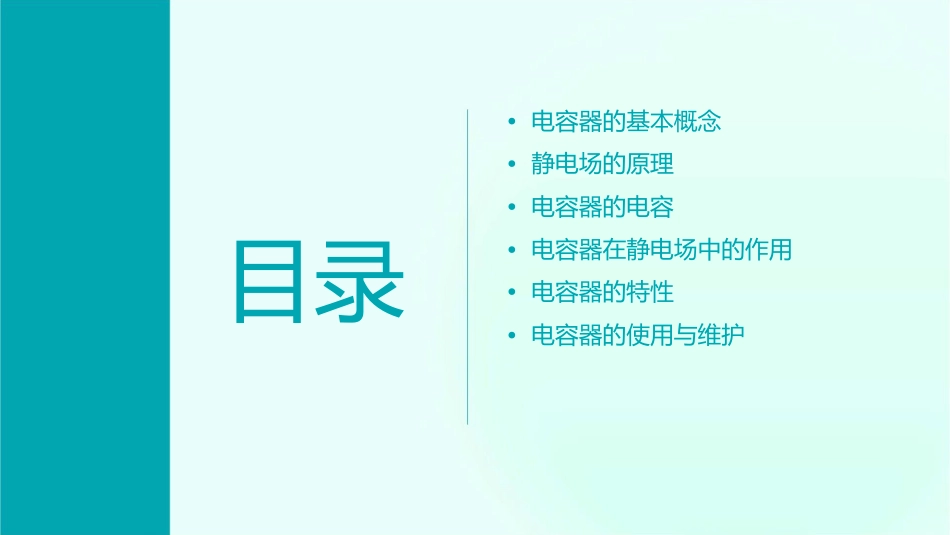

静电场电容器与电容课件•电容器的基本概念•静电场的原理•电容器的电容•电容器在静电场中的作用•电容器的特性目录•电容器的使用与维护01电容器的基本概念电容器的定义电容器是一种能够存储电荷的电子元件。电容器通过改变电极之间的距离或面积来改变其电容量。它由两个相对的导体（电极）构成，电极之间有绝缘材料（电介质）。电容器的种类010203固定电容器可变电容器电解电容器电容量固定的电容器，一般由塑料、陶瓷或云母等材料制成。电容量可调的电容器，一般通过改变电极之间的距离或面积来实现。一种特殊类型的电容器，其中一种电极是液体电解质。电容器的应用滤波器耦合器定时器用于消除电路中的交流成用于将信号从一个电路传输到另一个电路。用于产生时间延迟或振荡。分，保留直流成分。02静电场的原理静电场的定义01静电场是由静止电荷产生的物理场，其中电荷在电场力的作用下保持静止状态。02电场是由电荷产生的，并存在于电荷周围的空间中，对处于其中的电荷施加作用力。静电场的性质静电场是有源场，其电场线不闭合，始于正电荷并终于负电荷。静电场是保守场，即电场力做功与路径无关，只与初末位置的电势差有关。静电场具有高斯定理，即通过任意闭合曲面的电场强度通量等于该闭合曲面内所包围的电荷量。静电场的产生当电荷运动时，将产生变化的磁场和感应电场，但这些不属于静电场的范畴。静电场的产生可以归结为电荷的静止和运动两种情况。当电荷处于静止状态时，周围将产生静电场。03电容器的电容电容的定义电容的定义公式C=Q/U，其中C表示电容，Q表示电容器所带的电荷量，U表示电容器两极板间的电压。电容描述电容器容纳电荷本领的物理量，是电容器的重要参数之一。电容的物理意义表示电容器容纳电荷的本领，与电容器本身的几何尺寸、电介质有关。电容的计算平行板电容器的电容计算公式123C=εS/4πkd，其中ε为电介质介电常数，S为两极板正对面积，k为静电力常量，d为两极板间距离。圆柱形电容器的电容计算公式C=2πεL/ln(R2/R1)，其中ε为电介质介电常数，L为电容器长度，R2为电容器外半径，R1为电容器内半径。球形电容器的电容计算公式C=4πεR/ln(R2/R1)，其中ε为电介质介电常数，R为球形电容器的半径，R2为球壳外半径，R1为球壳内半径。电容的单位法拉是国际单位制中的电容单位，简称法，符号为F。微法拉是较小的电容单位，符号为μF。皮法拉是更小的电容单位，符号为pF。04电容器在静电场中的作用电容器在静电场中的表现存储电荷隔离直流电压与电场强度电容器在静电场中能够存储电荷，形成电场。电容器具有隔直流通交流的特性，能够阻止直流电流通过，只允许交流电流通过。电容器上的电压与电场强度成正比，电场强度越大，电压越高。电容器在电路中的作用滤波电容器常用于滤波电路中，滤除交流成分，保留直流成分。耦合电容器用于信号耦合，将信号从一路传输到另一路。旁路电容器用于旁路电路中，为信号提供一条低阻抗的通路。电容器在电子设备中的作用电源滤波010203电容器用于电源滤波，平滑电源电压波动。信号处理电容器用于信号处理电路中，如调谐、选频等。延迟与定时电容器用于延迟与定时电路中，实现信号的延迟或定时功能。05电容器的特性电容器的充放电特性总结词描述电容器在充放电过程中的行为和表现。详细描述电容器在充电时，电荷会累积在两极板上，形成电场。随着电荷的增加，电容器两极板之间的电压也会相应增加。当电容器充满电后，若接通负载，则电荷会通过负载逐渐释放，直至电容器电压降低至零。放电过程中，电容器两极板之间的电压会逐渐降低，直至放电完毕。电容器的频率特性总结词描述电容器在不同频率下的表现和影响。详细描述电容器具有频率特性，即在不同频率下，电容器的电容量和损耗会有所不同。在高频情况下，由于电容器内部的介质极化效应和电导效应，电容器的损耗会增加，电容量也会有所减小。因此，在选择电容器时，需要考虑其工作频率和性能要求。电容器的温度特性总结词详细描述描述电容器在不同温度下的表现和影响。电容器的温度特性主要表现为电容量和介质损耗随温度的变化。在高温环境下，由于介质材料的热膨胀和...
