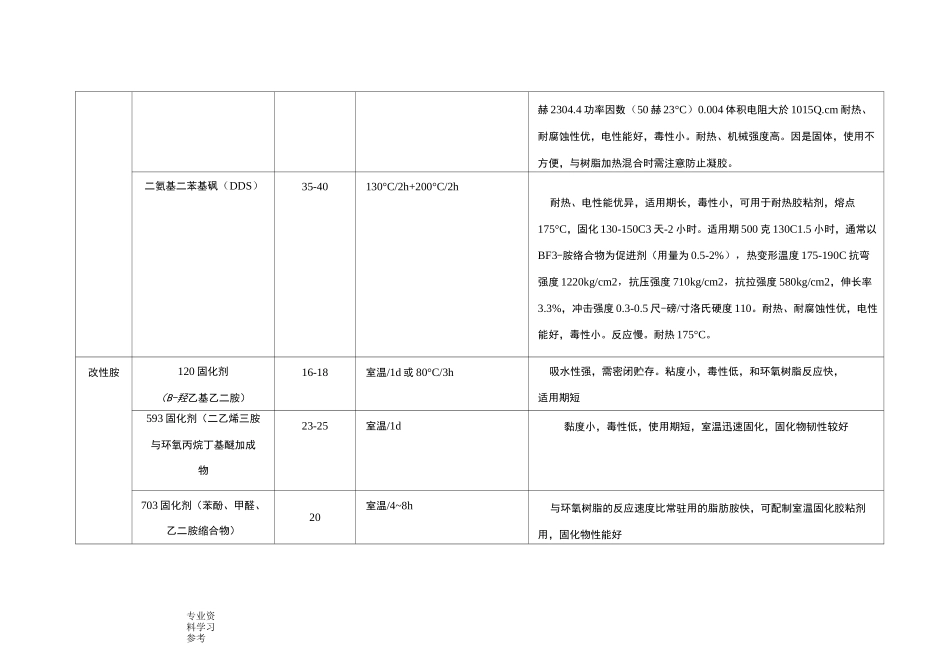

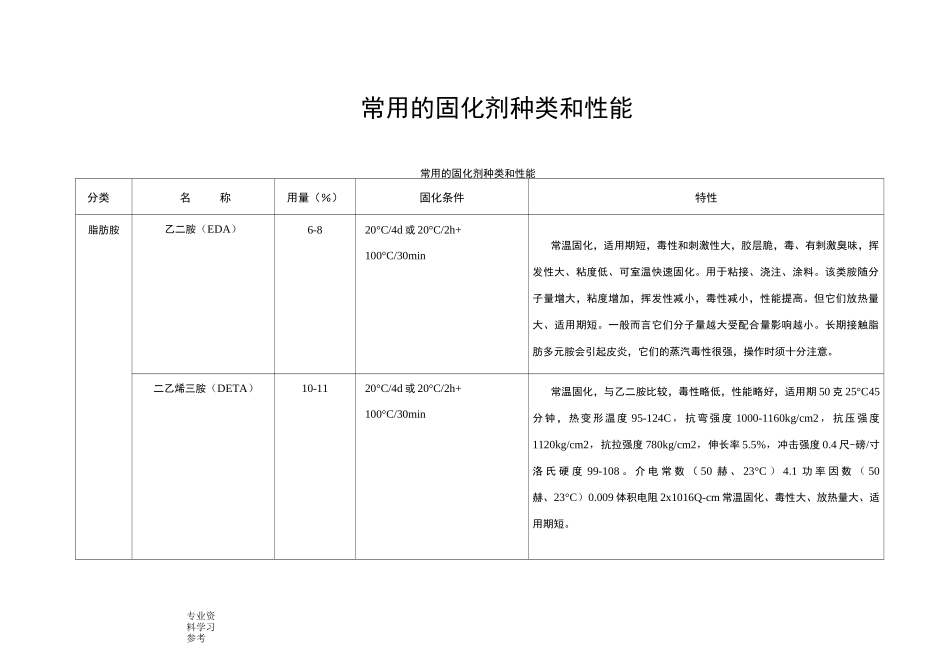

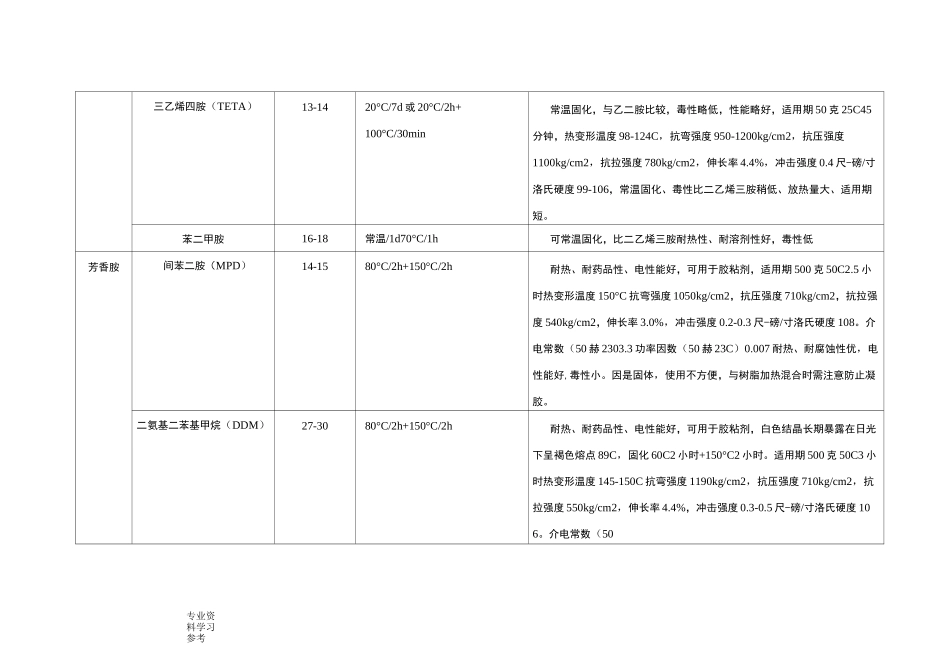

专业资料学习参考常用的固化剂种类和性能常用的固化剂种类和性能分类名称用量（％）固化条件特性脂肪胺乙二胺（EDA）6-820°C/4d或20°C/2h+100°C/30min常温固化，适用期短，毒性和刺激性大，胶层脆，毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。用于粘接、浇注、涂料。该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。但它们放热量大、适用期短。一般而言它们分子量越大受配合量影响越小。长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。二乙烯三胺（DETA）10-1120°C/4d或20°C/2h+100°C/30min常温固化，与乙二胺比较，毒性略低，性能略好，适用期50克25°C45分钟，热变形温度95-124C，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5.5%，冲击强度0.4尺-磅/寸洛氏硬度99-108。介电常数（50赫、23°C）4.1功率因数（50赫、23°C）0.009体积电阻2x1016Q-cm常温固化、毒性大、放热量大、适用期短。专业资料学习参考三乙烯四胺（TETA）13-1420°C/7d或20°C/2h+100°C/30min常温固化，与乙二胺比较，毒性略低，性能略好，适用期50克25C45分钟，热变形温度98-124C，抗弯强度950-1200kg/cm2，抗压强度1100kg/cm2，抗拉强度780kg/cm2，伸长率4.4%，冲击强度0.4尺-磅/寸洛氏硬度99-106，常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。苯二甲胺16-18常温/1d70°C/1h可常温固化，比二乙烯三胺耐热性、耐溶剂性好，毒性低芳香胺间苯二胺（MPD）14-1580°C/2h+150°C/2h耐热、耐药品性、电性能好，可用于胶粘剂，适用期500克50C2.5小时热变形温度150°C抗弯强度1050kg/cm2，抗压强度710kg/cm2，抗拉强度540kg/cm2，伸长率3.0%，冲击强度0.2-0.3尺-磅/寸洛氏硬度108。介电常数（50赫2303.3功率因数（50赫23C）0.007耐热、耐腐蚀性优，电性能好,毒性小。因是固体，使用不方便，与树脂加热混合时需注意防止凝胶。二氨基二苯基甲烷（DDM）27-3080°C/2h+150°C/2h耐热、耐药品性、电性能好，可用于胶粘剂，白色结晶长期暴露在日光下呈褐色熔点89C，固化60C2小时+150°C2小时。适用期500克50C3小时热变形温度145-150C抗弯强度1190kg/cm2，抗压强度710kg/cm2，抗拉强度550kg/cm2，伸长率4.4%，冲击强度0.3-0.5尺-磅/寸洛氏硬度106。介电常数（50专业资料学习参考赫2304.4功率因数（50赫23°C）0.004体积电阻大於1015Q.cm耐热、耐腐蚀性优，电性能好，毒性小。耐热、机械强度高。因是固体，使用不方便，与树脂加热混合时需注意防止凝胶。二氨基二苯基砜（DDS）35-40130°C/2h+200°C/2h耐热、电性能优异，适用期长，毒性小，可用于耐热胶粘剂，熔点175°C，固化130-150C3天-2小时。适用期500克130C1.5小时，通常以BF3-胺络合物为促进剂（用量为0.5-2%），热变形温度175-190C抗弯强度1220kg/cm2，抗压强度710kg/cm2，抗拉强度580kg/cm2，伸长率3.3%，冲击强度0.3-0.5尺-磅/寸洛氏硬度110。耐热、耐腐蚀性优，电性能好，毒性小。反应慢。耐热175°C。改性胺120固化剂（B-羟乙基乙二胺）16-18室温/1d或80°C/3h吸水性强，需密闭贮存。粘度小，毒性低，和环氧树脂反应快，适用期短593固化剂（二乙烯三胺与环氧丙烷丁基醚加成物23-25室温/1d黏度小，毒性低，使用期短，室温迅速固化，固化物韧性较好703固化剂（苯酚、甲醛、乙二胺缩合物）20室温/4~8h与环氧树脂的反应速度比常驻用的脂肪胺快，可配制室温固化胶粘剂用，固化物性能好专业资料学习参考591固化剂（氰乙基化二乙烯三胺）20-2580°C/12h与二乙烯三胺相比较反应放热湿度低，使用期长，毒性小，胶层的韧性和耐冲击性、耐溶剂性好，但耐热性、电性能较差793固化剂（丙烯腈改性的已二胺，2-甲基咪唑）25-3070〜100°C/3h既可常温固化，又可中温固化，把应放热峰较低，适用期较长，毒性低，固化物性能良好，韧性好，对金属、陶瓷、玻璃、塑料等都有良好的胶接性能105缩胺（苯二甲胺缩合物）30-35室温/7d或室温/1d+100°C/30h可配制室温固化胶粘剂用，与苯苯二甲胺比较，毒性和蒸汽压低，显著改善了苯二甲胺在在过程中的“白化”现象，固化物既有较高的热变形...
