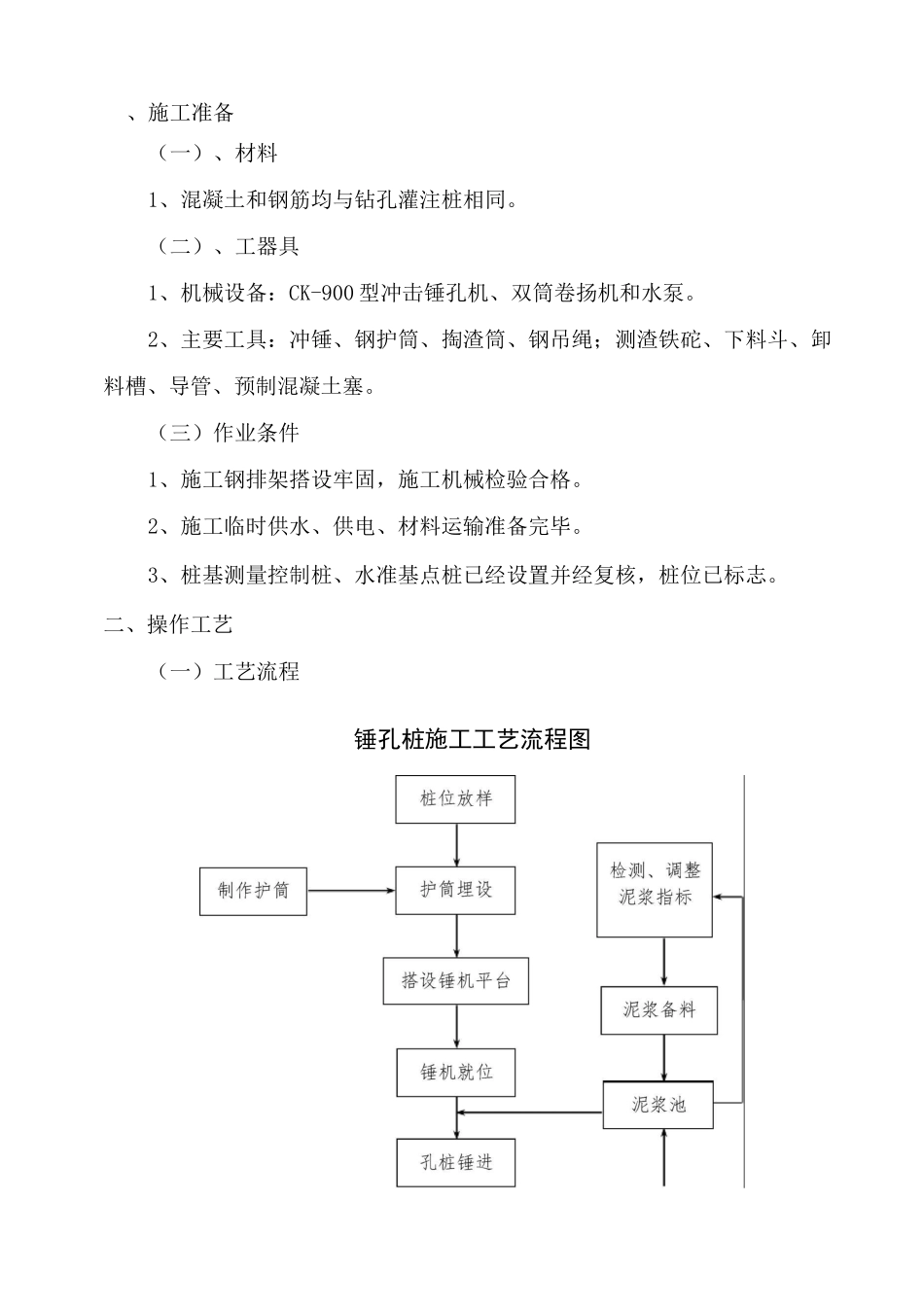

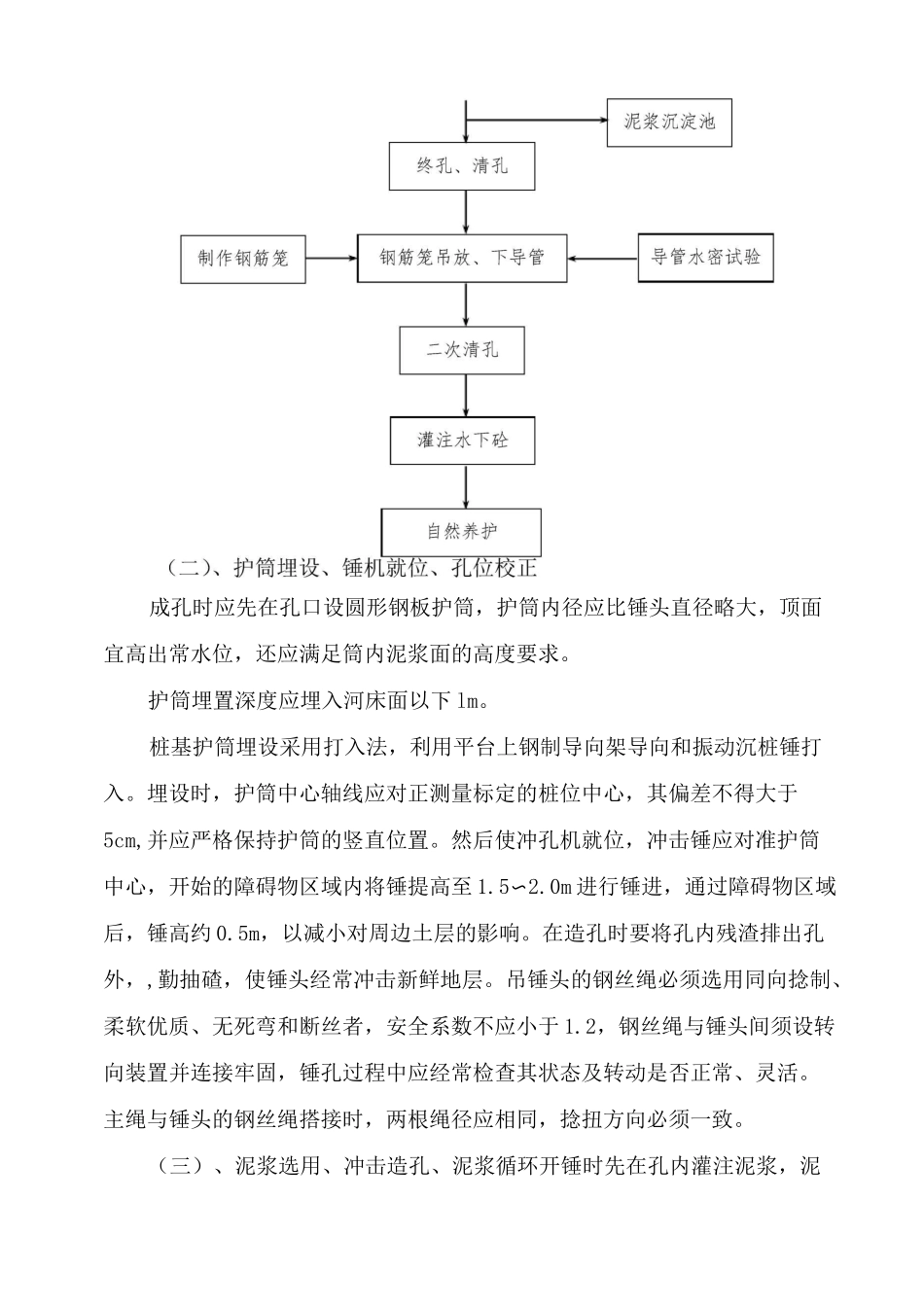

堤防专项维修工程冲击锤成孔灌注桩施工方案、施工准备（一）、材料1、混凝土和钢筋均与钻孔灌注桩相同。（二）、工器具1、机械设备：CK-900型冲击锤孔机、双筒卷扬机和水泵。2、主要工具：冲锤、钢护筒、掏渣筒、钢吊绳；测渣铁砣、下料斗、卸料槽、导管、预制混凝土塞。（三）作业条件1、施工钢排架搭设牢固，施工机械检验合格。2、施工临时供水、供电、材料运输准备完毕。3、桩基测量控制桩、水准基点桩已经设置并经复核，桩位已标志。二、操作工艺（一）工艺流程锤孔桩施工工艺流程图成孔时应先在孔口设圆形钢板护筒，护筒内径应比锤头直径略大，顶面宜高出常水位，还应满足筒内泥浆面的高度要求。护筒埋置深度应埋入河床面以下lm。桩基护筒埋设采用打入法，利用平台上钢制导向架导向和振动沉桩锤打入。埋设时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于5cm,并应严格保持护筒的竖直位置。然后使冲孔机就位，冲击锤应对准护筒中心，开始的障碍物区域内将锤提高至1.5〜2.0m进行锤进，通过障碍物区域后，锤高约0.5m，以减小对周边土层的影响。在造孔时要将孔内残渣排出孔外，,勤抽碴，使锤头经常冲击新鲜地层。吊锤头的钢丝绳必须选用同向捻制、柔软优质、无死弯和断丝者，安全系数不应小于1.2，钢丝绳与锤头间须设转向装置并连接牢固，锤孔过程中应经常检查其状态及转动是否正常、灵活。主绳与锤头的钢丝绳搭接时，两根绳径应相同，捻扭方向必须一致。（三）、泥浆选用、冲击造孔、泥浆循环开锤时先在孔内灌注泥浆，泥浆相对密度等指标根据土层情况而定。如孔中有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。泥浆比重：孔底泥浆比重砂黏土不宜大于1.3。在锤进过程中,应注意地层变化,对不同的土层,采用不同的锤进方法。为正确提升锤头的冲程，应在钢丝绳上油漆长度标志。每锤进1m掏渣时，均要检查土层渣样，记录土层变化情况。锤孔作业应连续进行，因故停锤时，必须将锤头提离孔底5m以上以防止坍孔埋锤。在取渣后或因其他原因停锤后再次开锤，应由低冲程逐渐加大到正常冲程以免卡锤。整个锤进过程中，应始终保持孔内水位高出施工水位至少0.5m，并低于护筒顶面0.3m以防溢出。清孔换浆冲击时应随时测定和控制泥浆密度，每冲击1〜2m深应排渣一次，并定时补浆，直至设计深度。排渣用抽渣筒法，是用一个下部带活门的钢筒，将其放到孔底，作上下来回活动，提升高度在2m左右，当抽筒向下活动时，活门打开，残渣进入筒内；向上运动时，活门关闭，可将孔内残渣抽出孔外。排渣时，必须及时向孔内补充泥浆，以防亏浆造成孔内坍塌。在锤进过程中每12m要检查一次成孔的垂直度。如发现偏斜立即停止锤进，采取措施进行纠偏。对于变层处和易发生偏斜的部位，应采用低锤轻击，间断冲击的办法穿过，以保持孔形良好。（四）、成孔检查、清除废浆锤孔灌注桩在成孔过程中及终孔后以及灌注混凝土前，均需对锤孔进行阶段性的成孔质量检查（孔径、孔深、孔底沉渣和成孔垂直度）,符合设计和规范要求。并应清孔达到符合相关规范要求。（六）、钢筋笼加工与安装钢筋笼加工与安装同钻孔灌注桩，相关参数必须符合设计和规范要求。（七）二次清孔及灌注水下混凝土1、二次清孔由于安放钢筋笼及导管准备浇注水下混凝土，这段时间的间隙较长，孔底产生新碴，需进行二次清孔，待孔底泥浆各项技术指标均达到设计要求，且复测孔底沉碴厚度在设计范围以内后，清孔完成，立即进行水下混凝土灌注。2、灌注水下混凝土采用直升导管法进行水下混凝土的灌注。导管用直径220mm的钢管，壁厚3mm，每节长3m，配1~2节长1~1.5m短管，由管端粗丝扣、法兰螺栓连接，接头处用橡胶圈密封防水。导管使用前，应进行接长密闭试验。下导管时应防止碰撞钢筋笼，导管支撑架用型钢制作，支撑架支垫在锤孔平台上，用于支撑悬吊导管。混凝土灌注期间时用锤架吊放拆卸导管。水下混凝土施工受现场条件限制，采用混凝土罐车运送混凝土至曹芳泾桥，再由船运与抓斗结合的方式运至导管顶部的漏斗中。混凝土进入漏斗时的坍落度控制在18~22cm之间，并有很好的的和易性。混凝土初凝时间应保证灌注工作在首批混凝土初凝以前的时间完成。...
