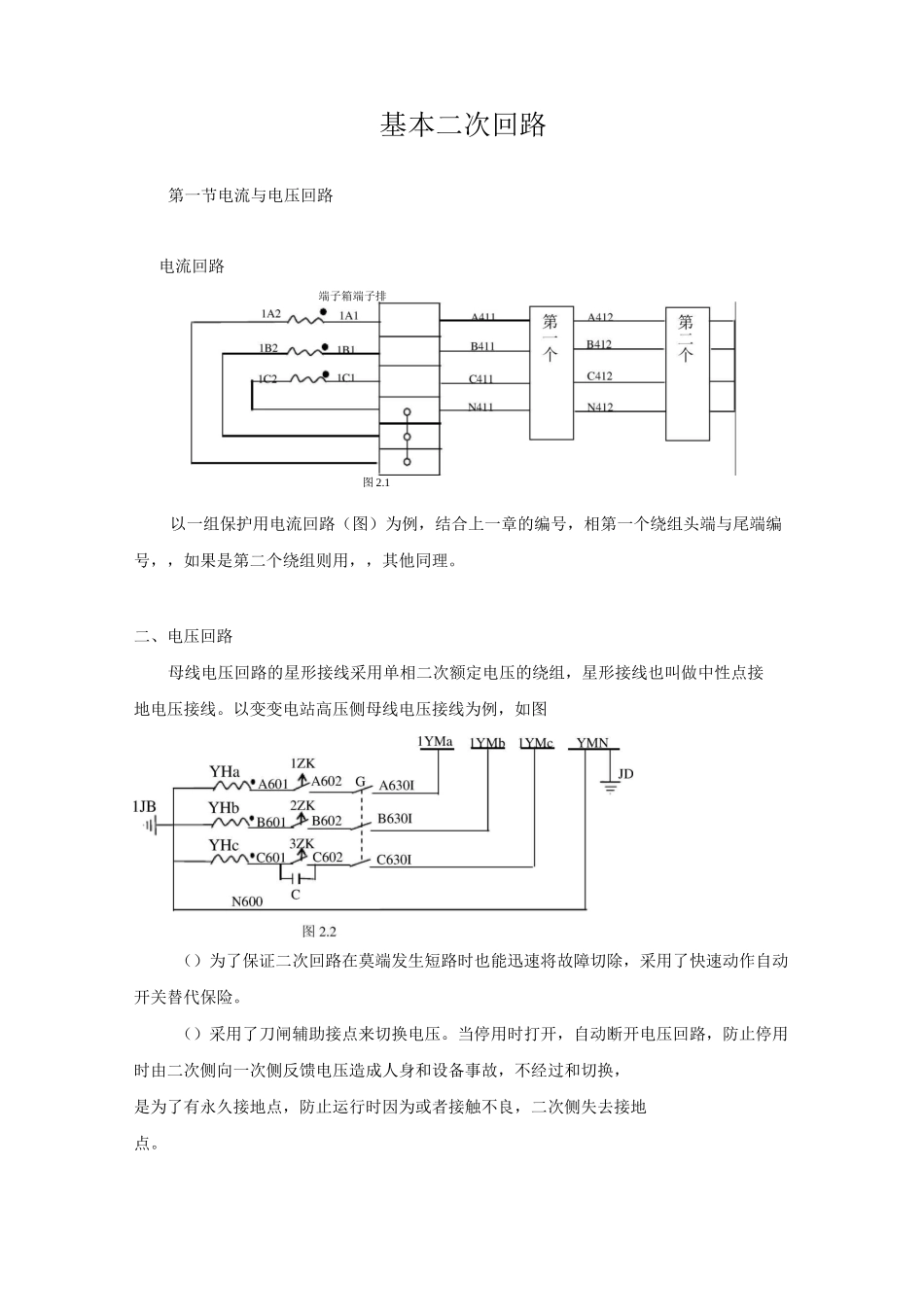

基本二次回路第一节电流与电压回路电流回路端子箱端子排图2.1以一组保护用电流回路（图）为例，结合上一章的编号，相第一个绕组头端与尾端编号，，如果是第二个绕组则用，，其他同理。二、电压回路母线电压回路的星形接线采用单相二次额定电压的绕组，星形接线也叫做中性点接地电压接线。以变变电站高压侧母线电压接线为例，如图（）为了保证二次回路在莫端发生短路时也能迅速将故障切除，采用了快速动作自动开关替代保险。（）采用了刀闸辅助接点来切换电压。当停用时打开，自动断开电压回路，防止停用时由二次侧向一次侧反馈电压造成人身和设备事故，不经过和切换，是为了有永久接地点，防止运行时因为或者接触不良，二次侧失去接地点。（）是击穿保险，击穿保险实际上是一个放电间隙，正常时不放电，当加在其上的电压超过一定数值后，放电间隙被击穿而接地，起到保护接地的作用，这样万一中性点接地不良，高电压侵入二次回路也有保护接地点。（）传统回路中，为了防止在三相断线时断线闭锁装置因为无电源拒绝动作，必须在其中一相上并联一个电容器，在三相断线时候电容器放电，供给断线装置一个不对称的电源。（）因母线是接在同一母线上所有元件公用的，为了减少电缆联系，设计了电压小母线（前面数值“”代表母。）的中性点接地选在主控制室小母线引入处。（）在变电站，二次电压回路并不是直接由刀闸辅助接点来切换，而是由去启动一个中间继电器，通过这个中间继电器的常开接点来同时切换三相电压，该中间继电器起重动作用，装设在主控制室的辅助继电器屏上。对于双绕组的，另一组用于表计计度，接线方式与上面完全一致，公用一个击穿保险，只是编号略有不同，可以参见上一章的讲解。母线零序电压按照开口三角形方式接线，采用单相额定二次电压绕组。如图。（）开口三角形是按照绕组相反的极性端由相到相依次头尾相连。（）零序电压不经过快速动作开关，因为正常运行时无电压，此时若断开不能及时发觉，一旦电网发生事故时保护就无法正确动作。（）零序电压尾端△按照《反措》要求应与星形的分开，各自引入主控制室的同一小母线，同样，放电间隙也应该分开，用。（）同期抽头的电压为一，即一，经过和切换后引入小母线。补充知识：开口三角形为什么要接成相反的极性？在图中，电网点发生不对称故障，故障点出现零序电动势，零序电流从线路流向母线，母线零序电压却是规定由母线指向系统，所以必须将零序电压按照相反方向接线才能使零序功率方向是由母线指向系统。这是传统接线方式，在保护实现微机化后，零序电压由保护计算三相电压矢量和来自产，不再采用母线零序绕组，这样接线是为了备用。线路电压的接法线路一般安装在线路的相，采用绕组。（）线路电压的装在各自的端子箱。（）线路电压采用反极性接法，一，与零序电压的抽头比较进行同期合闸。（）线路电压的尾端在保护屏的端子上通过短接线与小母线的下引线端子相连。第二节电压操作系统一、辅助继电器屏前面介绍了在变电站中，母线电压引入时，并不是直接由刀闸辅助接点来切换，而是通过辅助接点启动辅助继电器屏上的中间继电器，用中间继电器的常开接点进行切换，该回路如图图图2.N600^YHX^A601仝A609保护装I母PT端子箱ZK1G0Mi112GWJ732GQII母PT端子箱ZK:5ZK:；A；1174GW1Q73+K—1R10I母PT刀闸辅助接点■7^-1JG：1031GWJ2GW2RD■-rIIG!1053GW4GW2QA60II母PT刀闸辅助接点OBK；1GMDL2G:——(3j；890”892/894/896；|lQJA609母联或分段的刀闸与开关辅助接点串联图2.6（）刀闸辅助接点和去启动中间继电器，，，，利用与的常开接点去代替图与图的，为了防止辅助接点接触不良，需要两对接点并接。*7012GWJ9014GWJIIG71QJ903〜电压并列动、电压切换回路型为代73一计度表屏莎73573.龙计度表733（）图是线路或主变间隔的切换2图，旁路开关间隔没有回路（结合一次系统图）。线路运行在某一母线，该母线刀闸合上，导通电源，或和或动作。与是普通电磁型继电器，装设在计度屏上，一般用型号，用旁路的与同样需要动作，所以，本线的和也可以动作，该线路表计仍可以继续计度。只有母联开关在运行时候才允许二次电压并列。电压并列...
