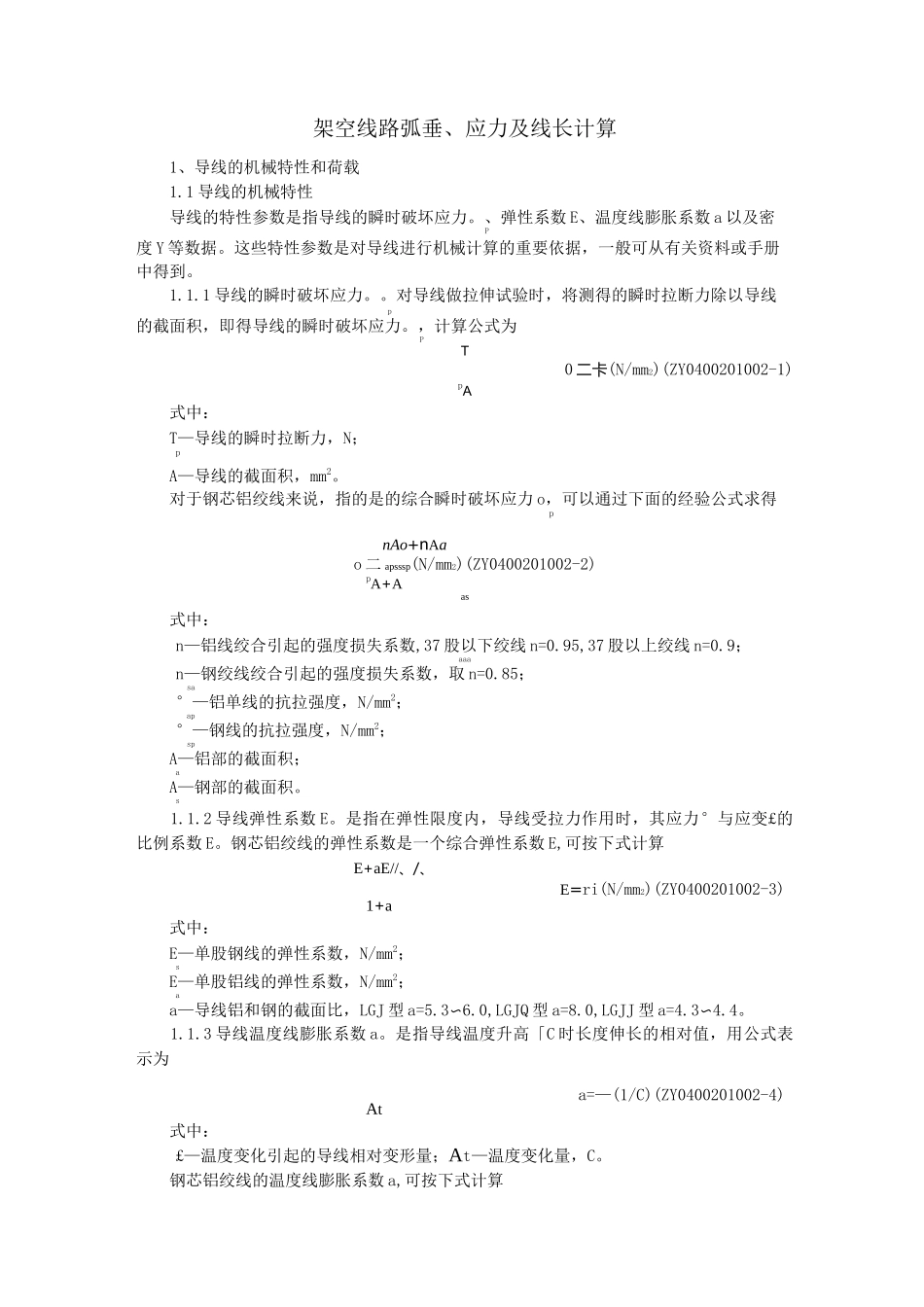

架空线路弧垂、应力及线长计算1、导线的机械特性和荷载1.1导线的机械特性导线的特性参数是指导线的瞬时破坏应力。、弹性系数E、温度线膨胀系数a以及密P度Y等数据。这些特性参数是对导线进行机械计算的重要依据，一般可从有关资料或手册中得到。1.1.1导线的瞬时破坏应力。。对导线做拉伸试验时，将测得的瞬时拉断力除以导线p的截面积，即得导线的瞬时破坏应力。，计算公式为PT0二卡(N/mm2)(ZY0400201002-1)pA式中：T—导线的瞬时拉断力，N；pA—导线的截面积，mm2。对于钢芯铝绞线来说，指的是的综合瞬时破坏应力o，可以通过下面的经验公式求得pnAo+nAao二apsssp(N/mm2)(ZY0400201002-2)pA+Aas式中：n—铝线绞合引起的强度损失系数,37股以下绞线n=0.95,37股以上绞线n=0.9；aaan—钢绞线绞合引起的强度损失系数，取n=0.85；sa°—铝单线的抗拉强度，N/mm2；ap°—钢线的抗拉强度，N/mm2；spA—铝部的截面积；aA—钢部的截面积。s1.1.2导线弹性系数E。是指在弹性限度内，导线受拉力作用时，其应力°与应变£的比例系数E。钢芯铝绞线的弹性系数是一个综合弹性系数E,可按下式计算E+aE//、/、E=ri(N/mm2)(ZY0400201002-3)1+a式中：E—单股钢线的弹性系数，N/mm2；sE—单股铝线的弹性系数，N/mm2；aa—导线铝和钢的截面比，LGJ型a=5.3〜6.0,LGJQ型a=8.0,LGJJ型a=4.3〜4.4。1.1.3导线温度线膨胀系数a。是指导线温度升高「C时长度伸长的相对值，用公式表示为a=—(1/C)(ZY0400201002-4)At式中：£—温度变化引起的导线相对变形量；At—温度变化量，C。钢芯铝绞线的温度线膨胀系数a,可按下式计算a=a巴+"aa化(1/C)(ZY0400201002-5)E+aEsa式中：a—单股钢、铝线的温度热膨胀系数，ZY0400201002-saa—导线铝钢截面比，一般地区的导线铝钢截面比为5.3〜8.3；重冰区或大跨越地段的导线铝钢截面比小于4.5。1.1.4导线密度。导线一般为单质或多质材料的多股绞线。对于单质材料绞线，密度即为原材料密度；但对多质材料的绞线，由于材质密度不同，截面比不同，故一般不列出密度。1.2导线的安全系数根据《架空配电线路设计技术规程》206-87规定：导线的设计安全系数，不应小于表ZY0400201002-1所列数值。表ZY0400201002-1导线设计的最小安全系数导线种类单股多股一般地区重要地区铝绞线、钢芯铝绞线及铝合金线—2.53.0钢绞线2.52.02.5根据《架空绝缘配电线路设计技术规程》DL/T601—1996规定：绝缘导线及悬挂绝缘导线的钢绞线的设计安全系数均不应小于3。1.3导线的比载在导线的机械计算中，荷载常用比载来表示。比载就是折算到导线单位长度(m)和单位面积(mm2)上所承受的荷载(N),常用符号g表示，单位为N/(m・mm2)。1.3.1导线比载的计算a、自重比载勺。由导线本身重量引起的比载，计算公式为g=g=9.8经x10-3(ZY0400201002-6)1SS式中：g—导线单位长度的自重力，N/m；m—导线单位长度的质量，kg/km；oS—导线截面，对于复合材料的导线截面为各种金属材料截面之和，mm2。b、冰重比载g2。导线上覆冰重量所引起的比载，计算公式为g=27.7(d+b)bx10-3(ZY0400201002-7)2S式中：d—导线的外直径，mm；b—冰层厚度，mm。c、自重和冰重的综合比载g3。自重比载gi与冰重比载g2的代数和，计算公式为g=g+g(ZY0400201002-8)312d、无冰时的风压比载g：作用于导线每米、每平方毫米上的风压，计算公式为4v2=0.613aCd——x10-3FS式中：v—风速，m/s；C—风载体形系数，导线直径dV17时，C=1.2；d±17mm时，C=1.1；覆冰(不论直径大小)取1.2；a—风速不均匀系数，设计风速vV20m/s时，a=1；20WW30m/s时，a=0.85；FFF30WW35m/s时，a=0.75；v±35m/s时，a=0.7；FF(ZY0400201002-(a)等高时(b)不等高时图ZY0400201002-1导线的弧垂d—架空线的计算直径，mm。e、覆冰时的风压比载g：作用于覆冰导线每米、每平方毫米上的风压，计算公式为5g=0.613aC(d+2b)巴x10-3(ZY0400201002T0)5FSf、综合比载g、g。导线垂直比载(自重、冰重)与水平风压比载的矢量和，其中：67综合比载g为自重比载g与无冰时的风压比载g的矢量和，计算公式为614g2+g2(ZY0400201002-11)614综合比载g为自重和冰重的综合比载g与覆冰时的风压比载g的矢量和，计算公式为735g=^g2+...
