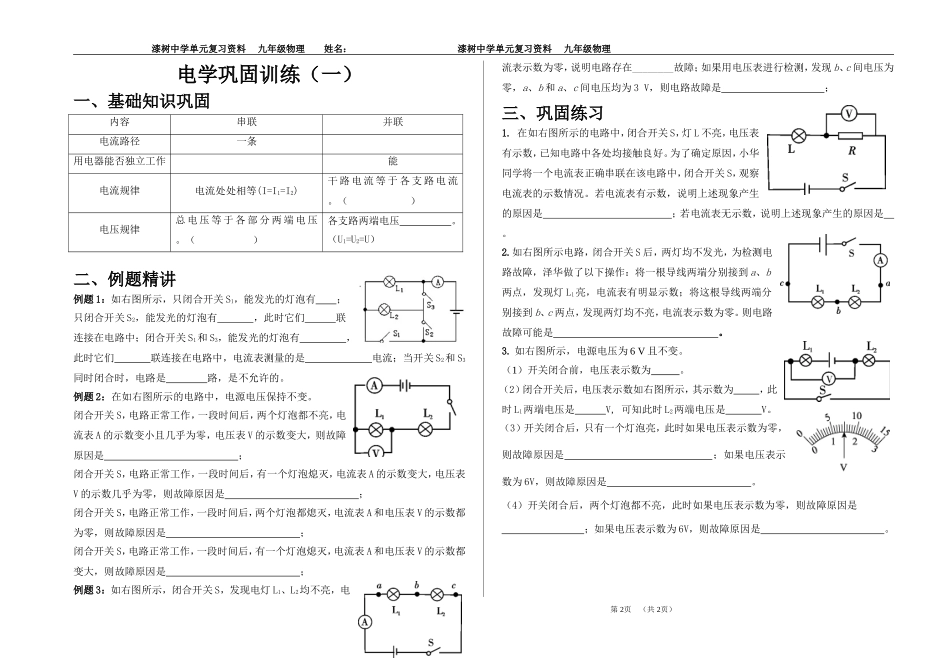

漆树中学单元复习资料九年级物理姓名：漆树中学单元复习资料九年级物理电学巩固训练（一）一、基础知识巩固内容串联并联电流路径一条用电器能否独立工作能电流规律电流处处相等(I=I1=I2)干路电流等于各支路电流。（）电压规律总电压等于各部分两端电压。（）各支路两端电压。（U1=U2=U）二、例题精讲例题1：如右图所示，只闭合开关S1，能发光的灯泡有；只闭合开关S2，能发光的灯泡有，此时它们联连接在电路中；闭合开关S1和S3，能发光的灯泡有，此时它们联连接在电路中，电流表测量的是电流；当开关S2和S3同时闭合时，电路是路，是不允许的。例题2：在如右图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，一段时间后，两个灯泡都不亮，电流表A的示数变小且几乎为零，电压表V的示数变大，则故障原因是；闭合开关S，电路正常工作，一段时间后，有一个灯泡熄灭，电流表A的示数变大，电压表V的示数几乎为零，则故障原因是；闭合开关S，电路正常工作，一段时间后，两个灯泡都熄灭，电流表A和电压表V的示数都为零，则故障原因是；闭合开关S，电路正常工作，一段时间后，有一个灯泡熄灭，电流表A和电压表V的示数都变大，则故障原因是；例题3：如右图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零，说明电路存在________故障；如果用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3V，则电路故障是；三、巩固练习1.在如右图所示的电路中，闭合开关S，灯L不亮，电压表有示数，已知电路中各处均接触良好。为了确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明上述现象产生的原因是；若电流表无示数，说明上述现象产生的原因是。2.如右图所示电路，闭合开关S后，两灯均不发光，为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。则电路故障可能是。3.如右图所示，电源电压为6V且不变。（1）开关闭合前，电压表示数为。（2）闭合开关后，电压表示数如右图所示，其示数为，此时L1两端电压是V,可知此时L2两端电压是V。（3）开关闭合后，只有一个灯泡亮，此时如果电压表示数为零，则故障原因是；如果电压表示数为6V，则故障原因是。（4）开关闭合后，两个灯泡都不亮，此时如果电压表示数为零，则故障原因是；如果电压表示数为6V，则故障原因是。第1页（共2页）第2页（共2页）
