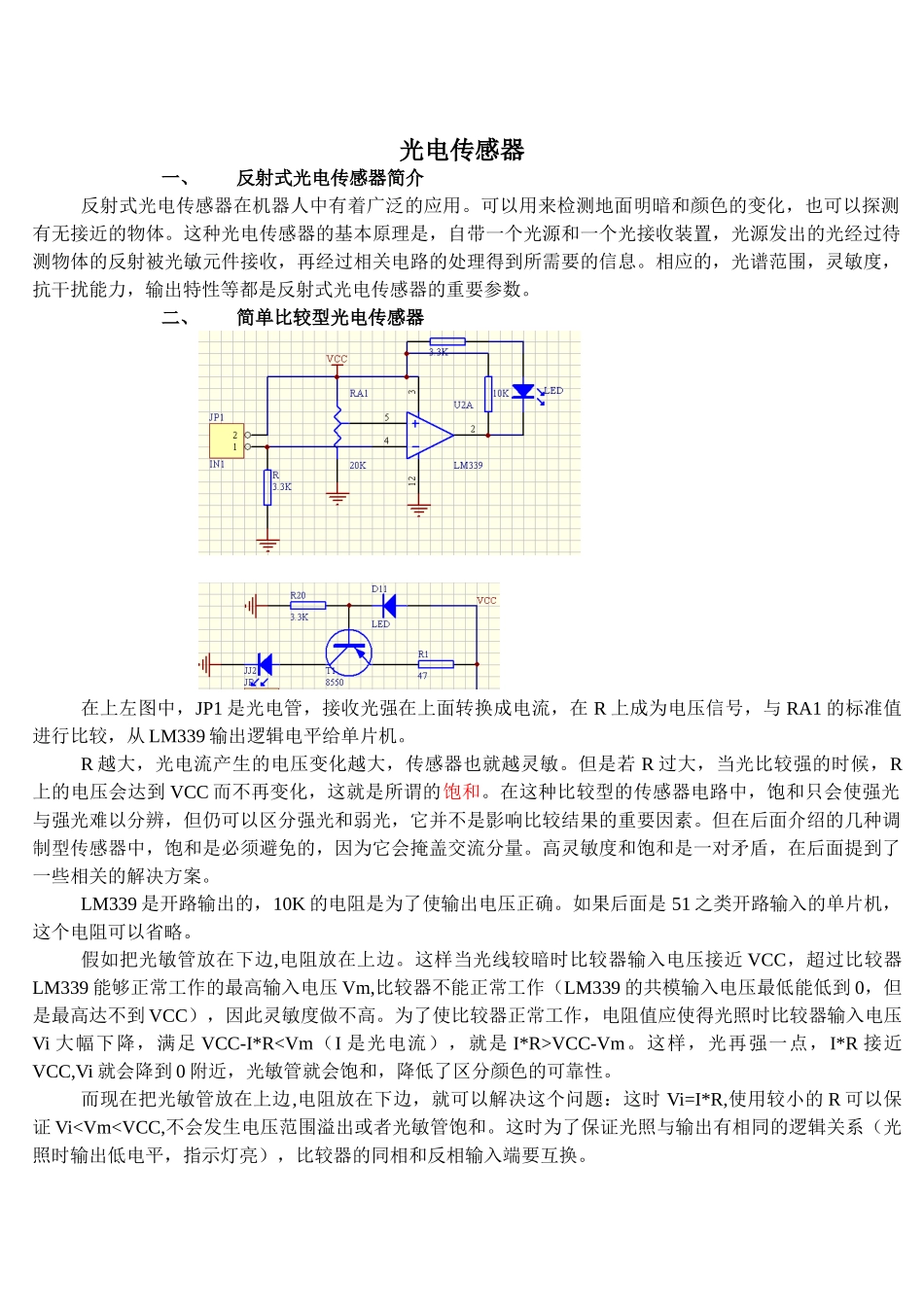

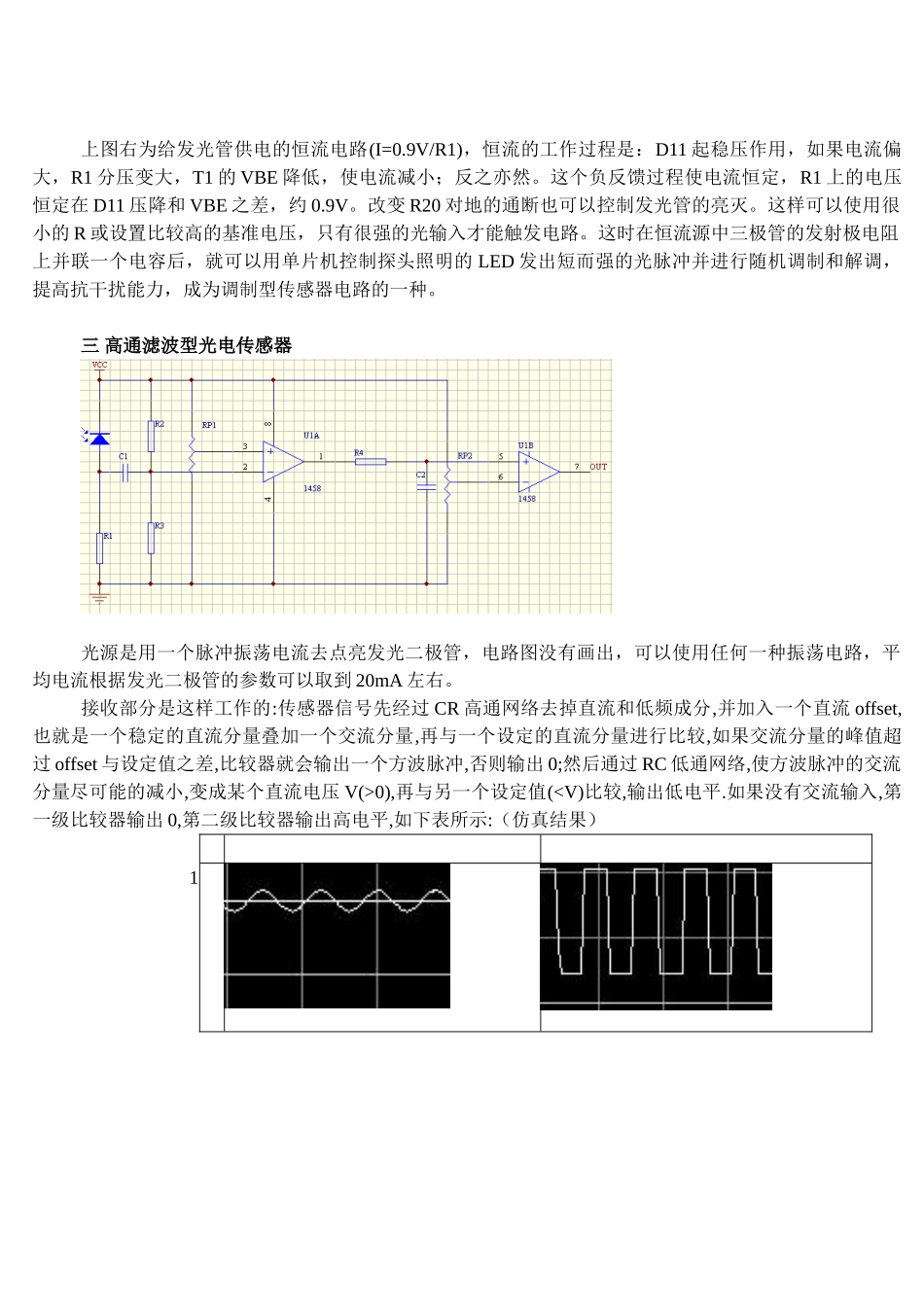

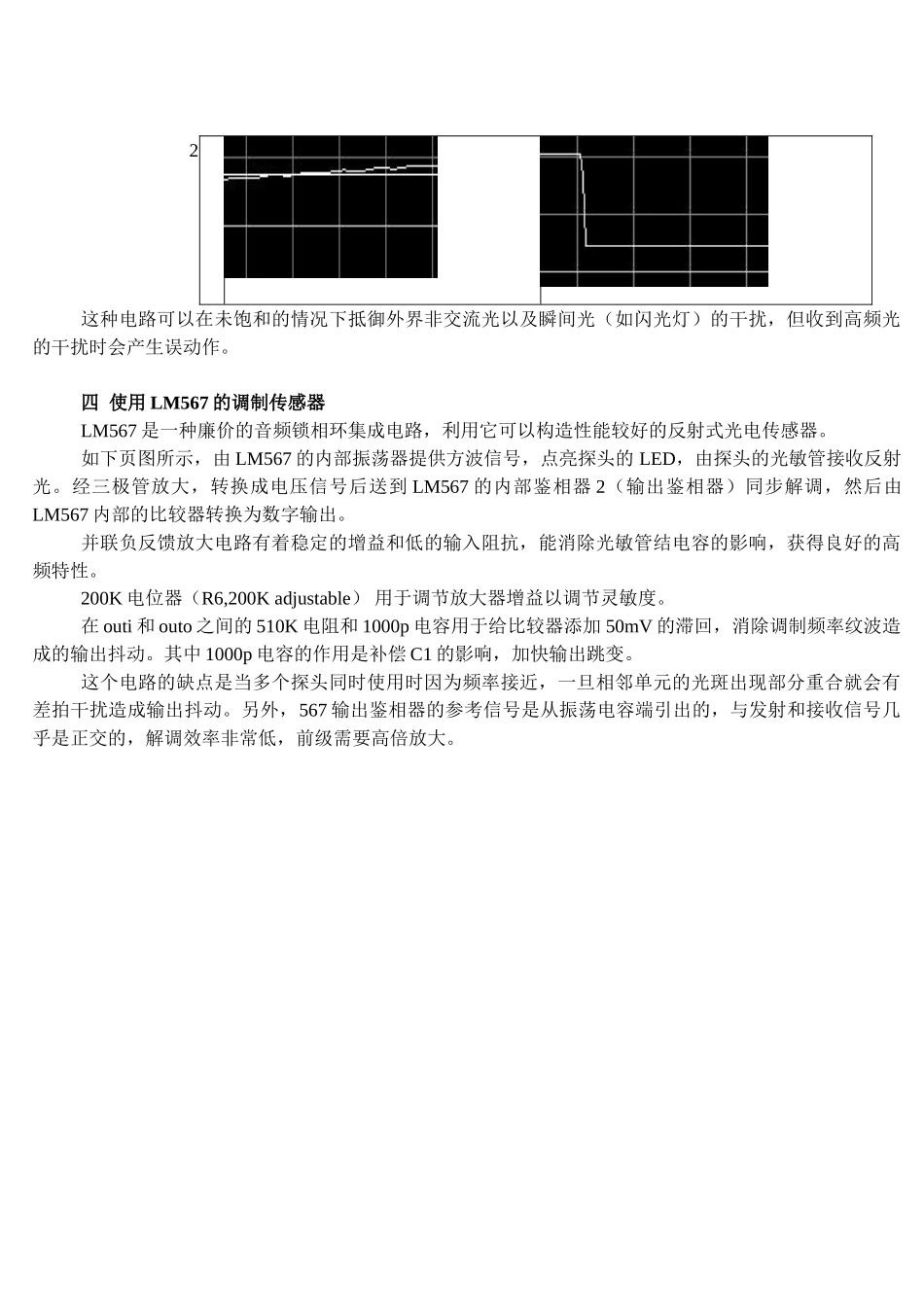

光电传感器一、反射式光电传感器简介反射式光电传感器在机器人中有着广泛的应用。可以用来检测地面明暗和颜色的变化，也可以探测有无接近的物体。这种光电传感器的基本原理是，自带一个光源和一个光接收装置，光源发出的光经过待测物体的反射被光敏元件接收，再经过相关电路的处理得到所需要的信息。相应的，光谱范围，灵敏度，抗干扰能力，输出特性等都是反射式光电传感器的重要参数。二、简单比较型光电传感器在上左图中，JP1是光电管，接收光强在上面转换成电流，在R上成为电压信号，与RA1的标准值进行比较，从LM339输出逻辑电平给单片机。R越大，光电流产生的电压变化越大，传感器也就越灵敏。但是若R过大，当光比较强的时候，R上的电压会达到VCC而不再变化，这就是所谓的饱和。在这种比较型的传感器电路中，饱和只会使强光与强光难以分辨，但仍可以区分强光和弱光，它并不是影响比较结果的重要因素。但在后面介绍的几种调制型传感器中，饱和是必须避免的，因为它会掩盖交流分量。高灵敏度和饱和是一对矛盾，在后面提到了一些相关的解决方案。LM339是开路输出的，10K的电阻是为了使输出电压正确。如果后面是51之类开路输入的单片机，这个电阻可以省略。假如把光敏管放在下边,电阻放在上边。这样当光线较暗时比较器输入电压接近VCC，超过比较器LM339能够正常工作的最高输入电压Vm,比较器不能正常工作（LM339的共模输入电压最低能低到0，但是最高达不到VCC），因此灵敏度做不高。为了使比较器正常工作，电阻值应使得光照时比较器输入电压Vi大幅下降，满足VCC-I*RVCC-Vm。这样，光再强一点，I*R接近VCC,Vi就会降到0附近，光敏管就会饱和，降低了区分颜色的可靠性。而现在把光敏管放在上边,电阻放在下边，就可以解决这个问题：这时Vi=I*R,使用较小的R可以保证Vi0),再与另一个设定值(
