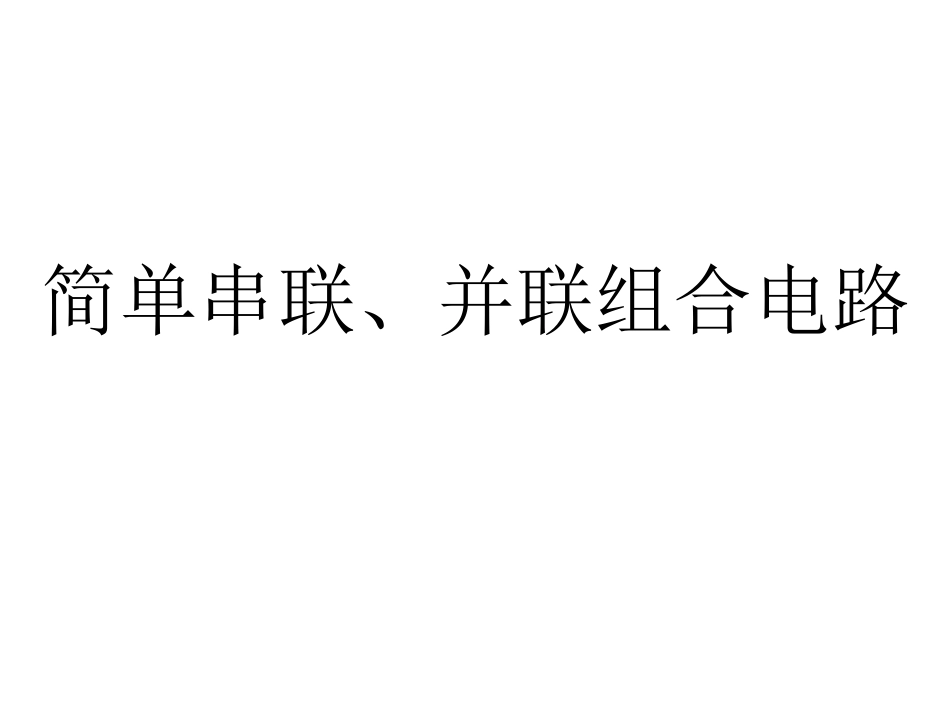

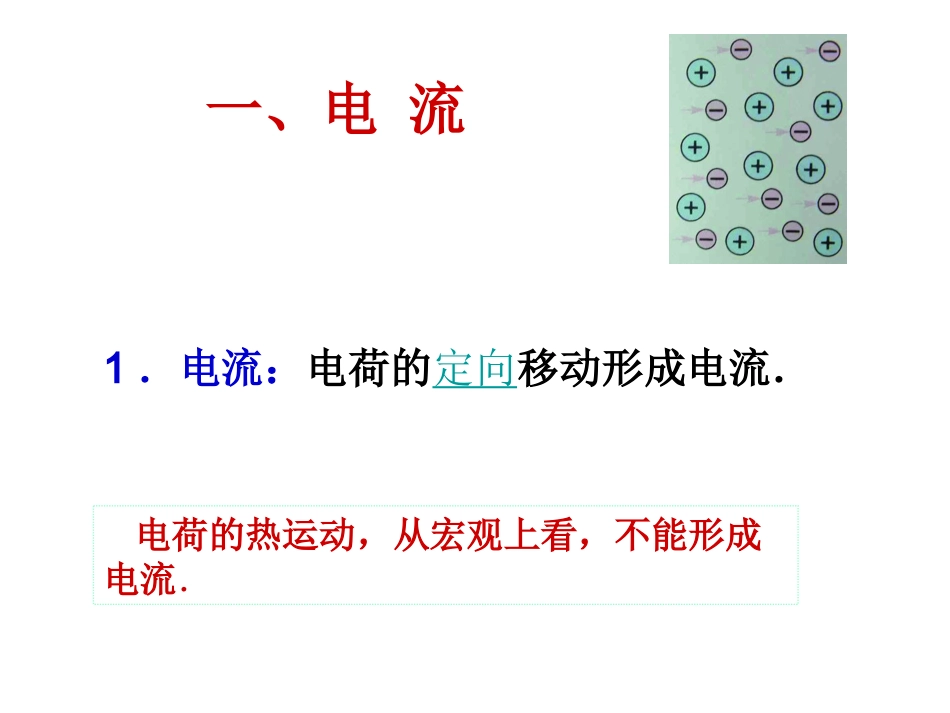

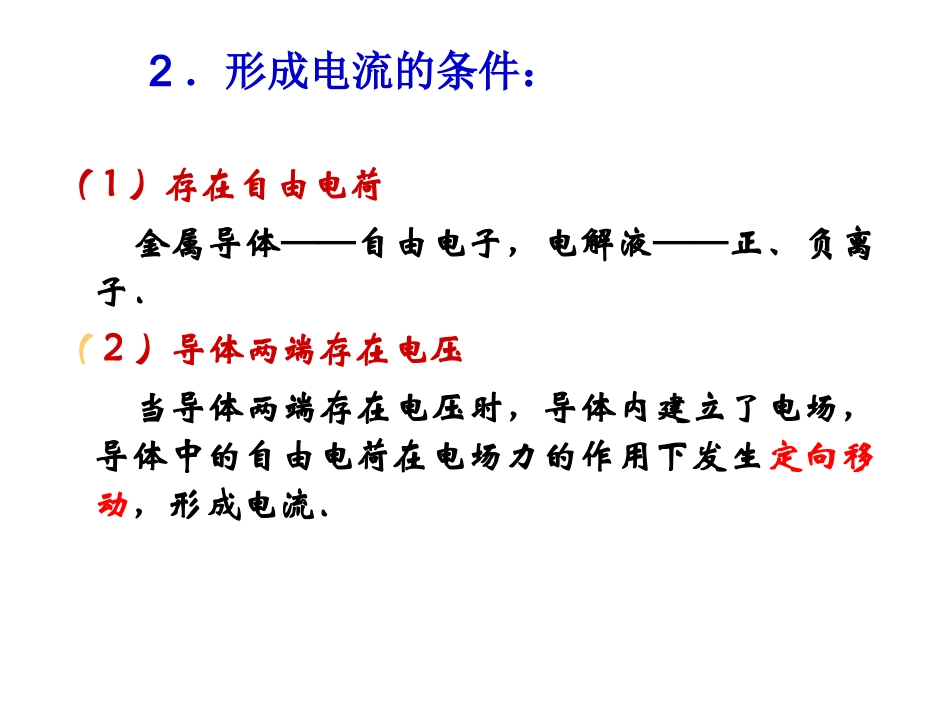

简单串联、并联组合电路一、电流1.电流:电荷的定向移动形成电流.电荷的热运动,从宏观上看,不能形成电流.2.形成电流的条件:(1)存在自由电荷金属导体——自由电子,电解液——正、负离子.(2)导体两端存在电压当导体两端存在电压时,导体内建立了电场,导体中的自由电荷在电场力的作用下发生定向移动,形成电流.3.电流的方向:规定正电荷定向移动的方向为电流方向.(1)在金属导体中,电流方向与自由电荷(电子)的定向移动方向相反;在电解液中,电流方向与正离子定向移动方向相同,与负离子走向移动方向相反.(2)电流是标量.它的运算不遵循平行四边形定则.•(I)意义:表示电流的强弱程度.•(2)定义:通过导体横截面的电量q跟通过这些电量所用时间t的比值叫做电流.•(3)公式:I=q/t•单位:国际单位安培(A)1A=1C/s•常用单位:毫安(mA)、微安(μA)•1mA=10-3A1μA=10-6A•(4)电流是标量.它的运算不遵循平行四边形定则.4.电流强度1、在金属导体中,若10s内通过横截面的电量为10C,则导体中的电流为________A;1A2、某电解槽横截面积为0.5m2,若10s内沿相反方向通过横截面的正负离子的电量均为10C,则电解液中的电流为_______A.2A课堂训练二、欧姆定律1、内容:导体中的电流I跟导体两端的电压U成正比,跟导体定义式的电阻R成反比.2、决定式:RUI3、适用:金属导电和电解液导电比值定义式tqI伏安特性曲线(I-U图线)1、伏安特性曲线(I-U图线):导体中的电流I随导体两端的电压U变化的图线图线斜率的物理意义是什么?电阻的倒数IUOBA比较IUOBAIUOBARkRk1课堂练习:331、两电阻R1、R2的电流I和电压U的关系如图所示,可知两电阻R1∶R2等于()A.1∶3B.3∶1C.1∶D、3:1A2、线性元件和非线性元件导体的伏安特性曲线是一条通过坐标原点的直线,具有这种伏安特性的电学元件叫做线性元件;金属导体的电阻随温度升高有所增大,伏安特性曲线不是直线,这种电学元件叫做非线性元件..C.从可知,导体两端的电压为零时,导体的电阻也为零RUI/IUR/IRUIUR/1、对于欧姆定律,理解正确的是()A.从可知,导体中的电流跟它两端的电压成正比,跟它的电阻成反比B.从可知,导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比D.从可知,导体两端的电压随电阻的增大而增大AA课堂练习导体两端的电压U与通过导体的电流I的比值3、定义式:4、单位:1、物理意义:2、定义:兆欧(MΩ)千欧(kΩ)国际单位制中欧姆(Ω)反映导体对电流的阻碍作用IUR三、电阻(R只与导体本身性质有关)3101k6101M四、电阻定律1、内容:在温度不变的条件下,导体的电阻与导体的长度成正比,与导体的横截面积成反比。2、公式:LRS3、超导现象:当温度降低到绝对零度附近时,某些金属的电阻会突然减小到零,这种现象叫做超导现象。电阻率ρ:反映导体的导电性能单位:欧·米(Ω·m)五、串联电路、并联电路组合电路1I2I3IIU1R2R3R1U3U2U规律:I=1I2I3I==+=U1U2U3U+321RRRR1.串联电路...:::...:::321321RRRUUU分压作用1U3U2U规律:===U1U2U3U3II=1I2I++3211111RRRRU1R2R3R1I2I3II三、串联电路、并联电路2.并联电路分流作用...:1:1:1...:::321321RRRIII给你三个阻值均为R的电阻,你能设计出几种不同的连接方式?每种连接方式的总电阻分别为多少?RRRR/2RRRRRRRRRR2RR六、电路的等效变换R1R2R3R4R5●●●●支路法:R1R2R3R4R5●●●●C等势法:R1R2R3R4R5●●●●ABD●●●●R1R2R3R4●●●●R1R2R3R4支路法:等势法:●●●●R1R2R3R4ABC
