第10章脱粒机械VIP免费

第10章脱粒机械_第1页
1/146
第10章脱粒机械_第2页
2/146
第10章脱粒机械_第3页
3/146

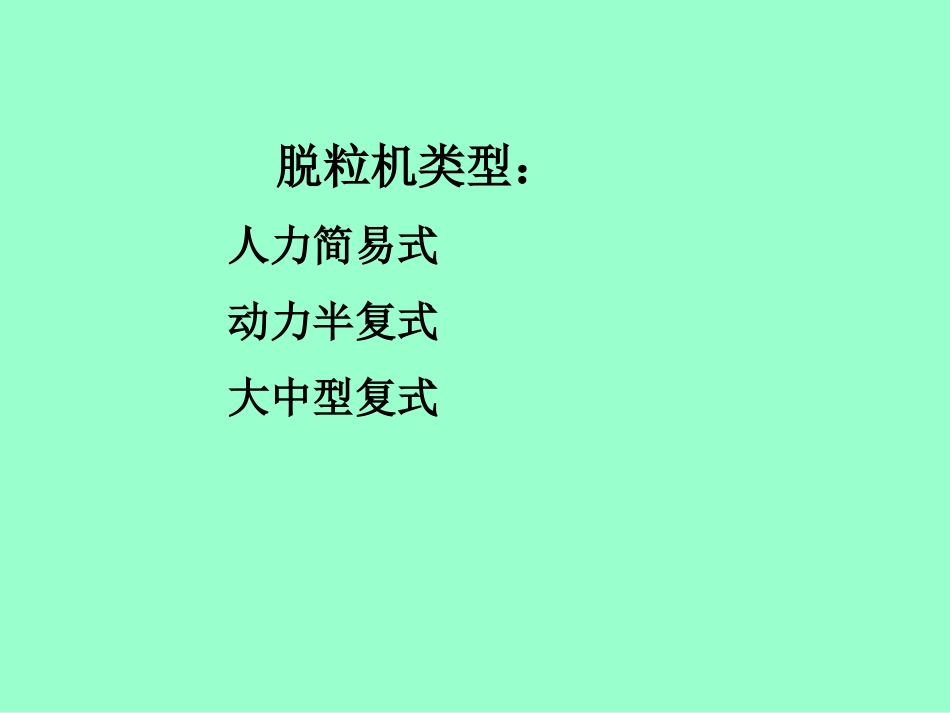

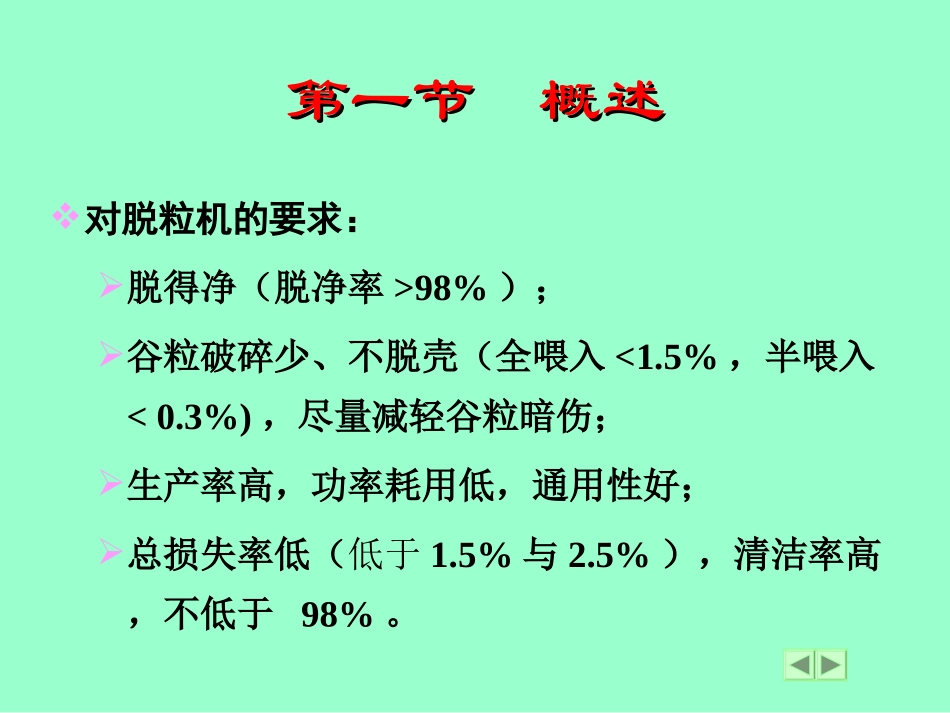

第十章脱粒机械第十章脱粒机械第一节概述第二节脱粒机的种类和构造第三节脱粒装置第四节分离机构第五节清粮装置第六节输送装置第一节概述第一节概述对脱粒机的要求:脱得净(脱净率>98%);谷粒破碎少、不脱壳(全喂入<1.5%,半喂入<0.3%),尽量减轻谷粒暗伤;生产率高,功率耗用低,通用性好;总损失率低(低于1.5%与2.5%),清洁率高,不低于98%。脱粒机类型:人力简易式动力半复式大中型复式第二节脱粒机的种类和构造第二节脱粒机的种类和构造全喂入式——将作物全部喂入脱粒装置,脱后茎稿乱碎,功率耗用大。半喂入式——作物茎秆的尾部被夹住,穗头部分进入脱粒装置。功率耗用稍小,可保持茎秆完整,适用于水稻。一、全喂入式脱粒机(一)普通滚筒式脱粒机简式:只有脱粒装置。半复式:具有脱粒、分离、清粮部件,脱下的谷粒与稿草、颖壳分开。复式:脱粒、分离、清粮;还有:复脱、复清、喂入、颖壳收集、稿草集运。(二)轴流滚筒式脱粒机不需设置专门的分离装置。作物由脱粒装置的一端喂入,在脱粒间隙内作螺旋运动,脱下的谷粒同时从凹板栅格中分离出来,而茎杆由轴的另一端排出。二、半喂入式脱粒机作物由夹持机构轴向通过脱粒装置,穗部受梳刷、打击脱粒,脱后的稿草由脱粒装置一端排出机外。脱下的谷粒、颖壳、碎草混合物由风扇气流和筛选分离。第三节脱粒装置第三节脱粒装置脱粒装置是脱粒机的核心部分。技术要求:脱得干净;谷粒破碎、暗伤尽可能少;分离性能好;通用性好,能适应多种作物及多种条件;功率耗用低等。脱粒难易程度与作物品种、成熟度和湿度有关。(成熟度差、湿度大的较难脱)脱粒难易程度:静态法:用脱下一个谷粒所需力的大小表示。(见下图)难脱品种:>2N(牛)易脱品种:<1N(牛)动态法:用脱下一个谷粒所需功的大小表示。在同一穗上不同部位的谷粒脱粒难易程度差别也很大。用弹簧秤测量水稻单个谷粒脱下所需的力:脱粒原理:打击:由工作部件打击穗头,使谷粒产生振动和惯性力而脱落。梳刷:工作部件很窄,在谷穗之间通过。揉搓或搓擦:谷层在挤压状态下在层内出现挫动而使谷粒脱落。碾压:脱粒元件对谷穗的挤压造成脱粒。常用几种原理互相组合:用高的打击速度和紧搓,经较短的脱粒过程。如单滚筒脱粒装置。用由低到高的打击速度,揉搓强度由小到大,用较长的脱粒过程。如双滚筒脱粒装置。用较低的打击速度和松搓,用很长的脱粒过程。如轴流滚筒脱粒装置。一、脱粒装置的分类全喂入式:谷物整株都进入并通过脱粒装置。脱下的谷粒与茎杆掺混在一起,还要进行分离。切流式:作物喂入后沿滚筒的切线方向进入又流出,在滚筒与凹板之间进行脱粒。纹杆滚筒钉齿滚筒双滚筒脱粒装置轴流式:谷物作旋转运动和轴向运动,运动的圈数或路程较长,能在脱粒的同时进行谷粒分离,脱净率高而破碎率低。半喂入式:茎杆并不全部经过脱粒装置,免去分离装置,茎杆保持完整整齐。二、纹杆滚筒式脱粒装置组成:纹杆滚筒和凹板。工作原理:作物进入脱粒间隙,受到纹杆的打击。作物在脱粒间隙内移动,固定的凹板和运动的纹杆对谷物产生揉搓作用。在入口段,在打击和搓擦共同作用以及由此引起的振动下脱粒,脱下大部分谷粒。在出口段,以搓擦为主,完全脱净。谷粒在凹板上被分离出来。特点:有较好的脱粒、分离性能,稿草断碎较少;对多种作物有较好的适应性,尤其适合麦类作物;结构简单,运用最广泛。但是如果作物喂入不均匀和作物湿度大,对脱粒质量有较大影响。(一)构造1、滚筒滚筒有开式和闭式:开式滚筒:纹杆之间为空腔。有较大的抓取高度H。闭式滚筒:纹杆装在薄壁圆筒上。稿草不易缠绕。滚筒轴上装有辐盘,分多角辐盘和圆形辐盘两种。辐盘上安装纹杆。纹杆总是偶数(为了平衡),纹杆数有6、8、10等,随滚筒直径而异。纹杆有A型和D型:A型:通过纹杆座安装,纹杆座高,抓取能力强,鼓风大,消耗功率大。D型:弯曲断面,用于多角辐盘,结构简单。纹杆表面的斜纹可增强抓取和搓擦能力。2、凹板一般为栅格式。凹板筛孔率:筛...
