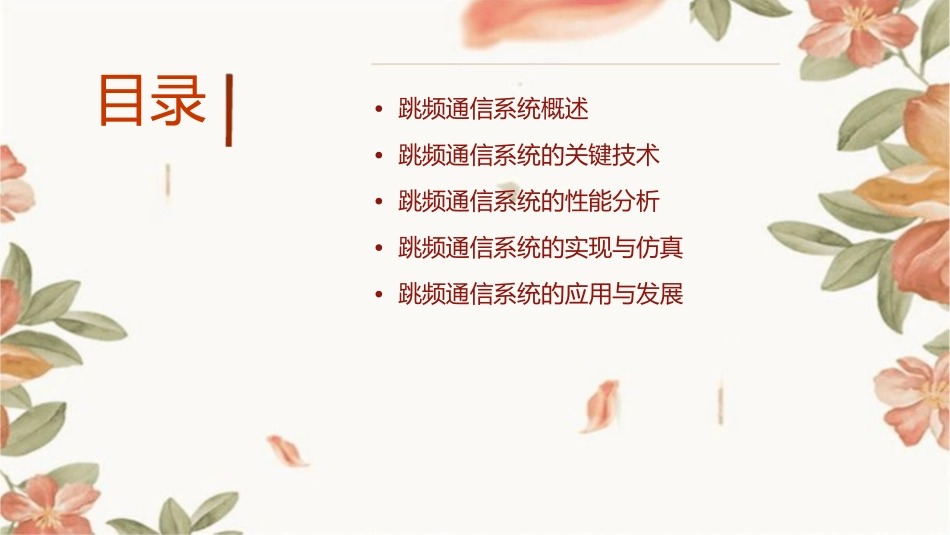

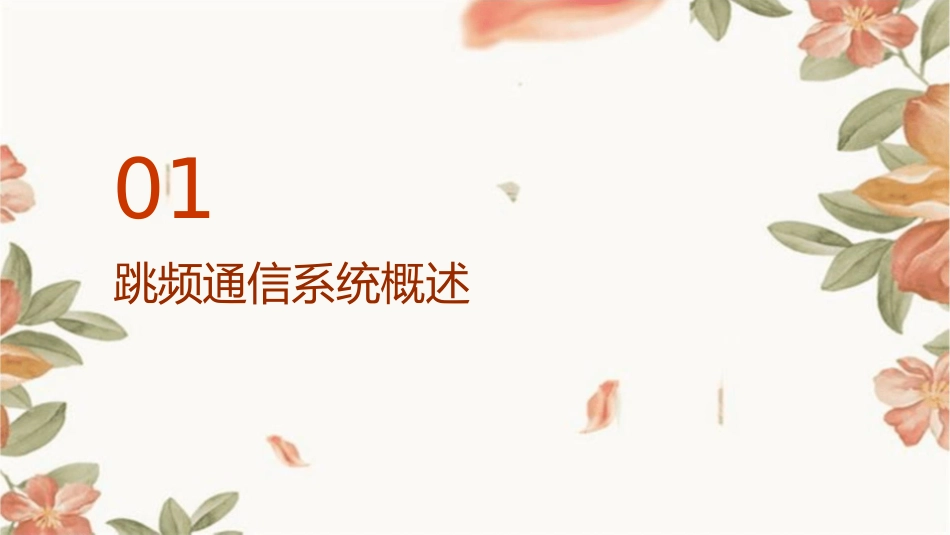

跳频通信系统课件目录•跳频通信系统概述•跳频通信系统的关键技术•跳频通信系统的性能分析•跳频通信系统的实现与仿真•跳频通信系统的应用与发展01跳频通信系统概述跳频通信系统的定义定义跳频通信系统是一种通过快速改变无线电发射频率来传输信息的通信系统。解释在跳频通信系统中，发射机和接收机在预设的多个频率间快速切换，每个频率上停留的时间较短，以实现信息的传输。这种方式提高了通信的抗干扰性和保密性。跳频通信系统的工作原理原理概述频率跳变信息传输跳频通信系统利用伪随机序列控制发射机和接收机的频率跳变，实现信息的传输。系统会在多个频率间进行快速切换，切换的模式由伪随机序列确定，确保发射机和接收机在相同的频率上通信。在每个跳频周期里，信息会在当前频率上进行调制和解调，以实现信息的传输。跳频通信系统的优点和应用优点•抗干扰性强：由于频繁改变通信频率，系统能够较好地抵抗窄带干扰和噪声。•保密性好：跳频通信的随机性较高，不易被敌方截获和破译。跳频通信系统的优点和应用•多址通信能力：通过分配不同的跳频序列，可以实现多个用户在同一地区同时进行通信。跳频通信系统的优点和应用•军事通信：跳频通信系统的保密性和抗干扰性使其在军事领域得到广泛应用。应用•蓝牙技术：蓝牙技术中的跳频方案采用了跳频扩频技术，提高了设备的抗干扰能力和通信稳定性。•无线局域网（WLAN）：在WLAN中，跳频技术可以提高网络容量和减少干扰，改善无线通信性能。02跳频通信系统的关键技术跳频序列设计伪随机序列跳频序列应具有伪随机性，确保在通信过程中频率跳变的无规律性，提高抗干扰能力。序列长度与跳速跳频序列的长度和跳速影响系统的抗干扰性能和频谱利用率，需要根据实际需求进行设计。汉明距离与互相关性跳频序列间应保持足够的汉明距离和良好的互相关性，以降低多址干扰和误码率。同步技术010203时间同步频率同步同步保持与恢复确保收发双方在通信过程中保持准确的时间同步，保证接收端能够正确解调发送端跳变的频率。收发双方需要实现频率的同步，以抵消因收发设备内部振荡器不匹配而产生的频率偏差。在通信过程中，需要采取相应措施保持同步状态，并在同步丢失时能够快速恢复。多址技术频分多址（FDMA）：将频率域划分为多个子频段，每个用户分配一个子频段进行通信，实现多用户同时通信。时分多址（TDMA）：在时间上划分不同的时隙，每个用户在分配的时隙内进行通信，实现多用户共享同一频段。码分多址（CDMA）：通过不同的扩频码区分不同用户，使用户可以在同一时间、同一频段内进行通信。这些关键技术共同构成了跳频通信系统的基础，使得跳频通信具有抗干扰、抗截获、低截获概率等优良性能，广泛应用于军事通信、民用通信等领域。03跳频通信系统的性能分析跳频通信系统的抗干扰性能干扰类型抗干扰措施跳频通信系统能够较好地抵抗窄带干扰、部分带宽干扰、多径干扰等。采用快速跳频、自适应跳频、频率分集等技术，可进一步提高跳频通信系统的抗干扰性能。01020304抗干扰原理干扰参数跳频通信系统通过快速跳变载频频率，使得干扰信号难以跟踪和定位，从而提高了系统的抗干扰能力。系统的抗干扰性能与跳频速率、跳频带宽、干扰功率密度等参数有关。跳频通信系统的误码性能误码产生原因误码性能分析跳频通信系统的误码可能由噪声、多径效应、同频干扰等因素引起。常用的误码性能指标有误码率（BER）、帧误码率（FER）等。误码性能指标误码性能改进通过分析信号噪声比（SNR）、误码率与信噪比关系等，可以评估跳频通信系统的误码性能。采用前向纠错（FEC）、自动重传请求（ARQ）等技术，可降低跳频通信系统的误码率。跳频通信系统的容量分析01020304系统容量定义容量分析方法影响容量的因素提高容量的措施跳频通信系统的容量通常指在给定的误码率和传输速率要求下，系统所能支持的最大用户数或最大传输距离。采用香农公式、高斯近似等方法，可以对跳频通信系统的容量进行分析。系统容量受到可用带宽、信噪比、干扰水平、调制方式等多种因素影响。通过拓宽可用带宽、提高信噪比、降低干扰水平、采用高效调制方式等途径，可以提升跳频通...
