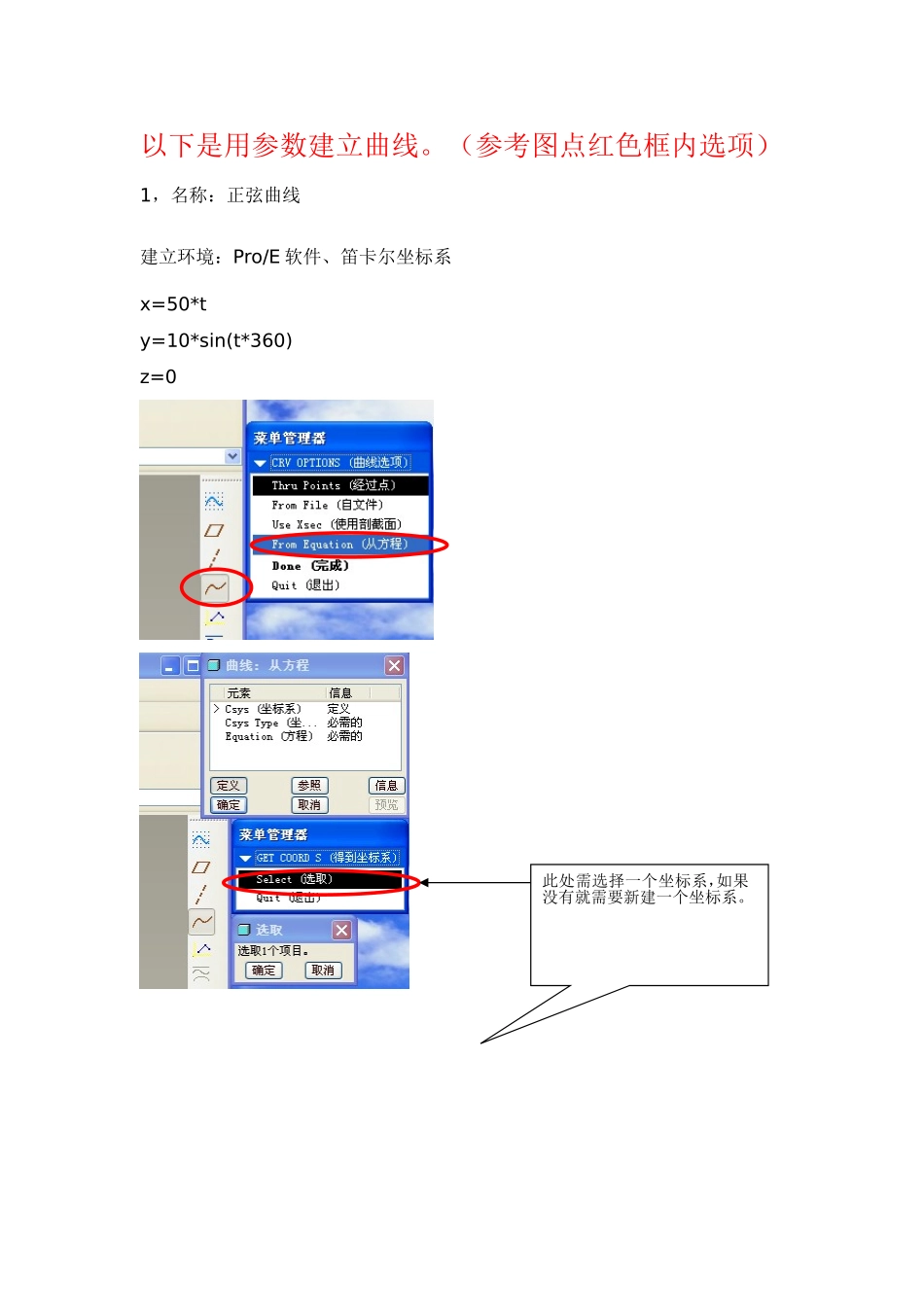

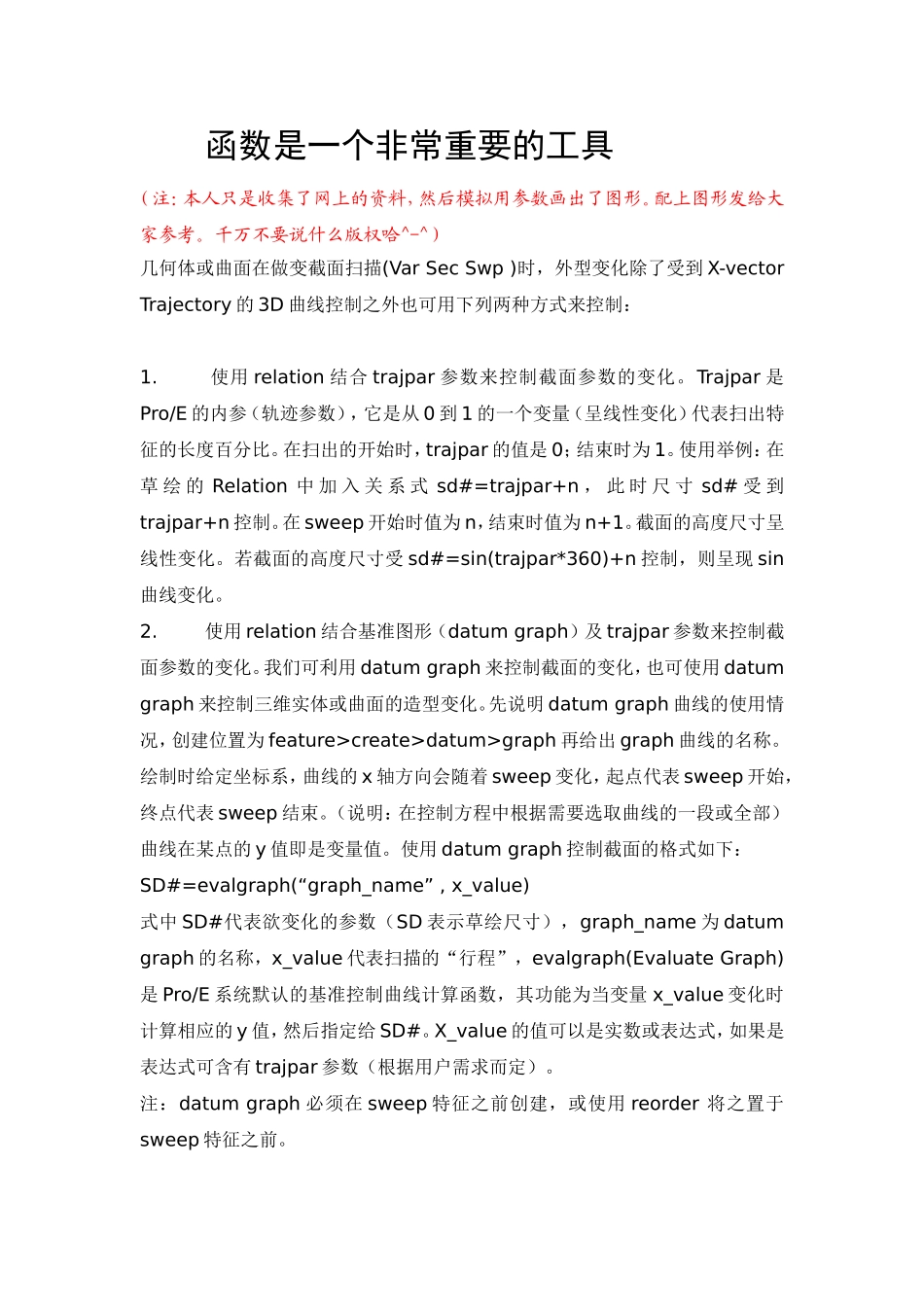

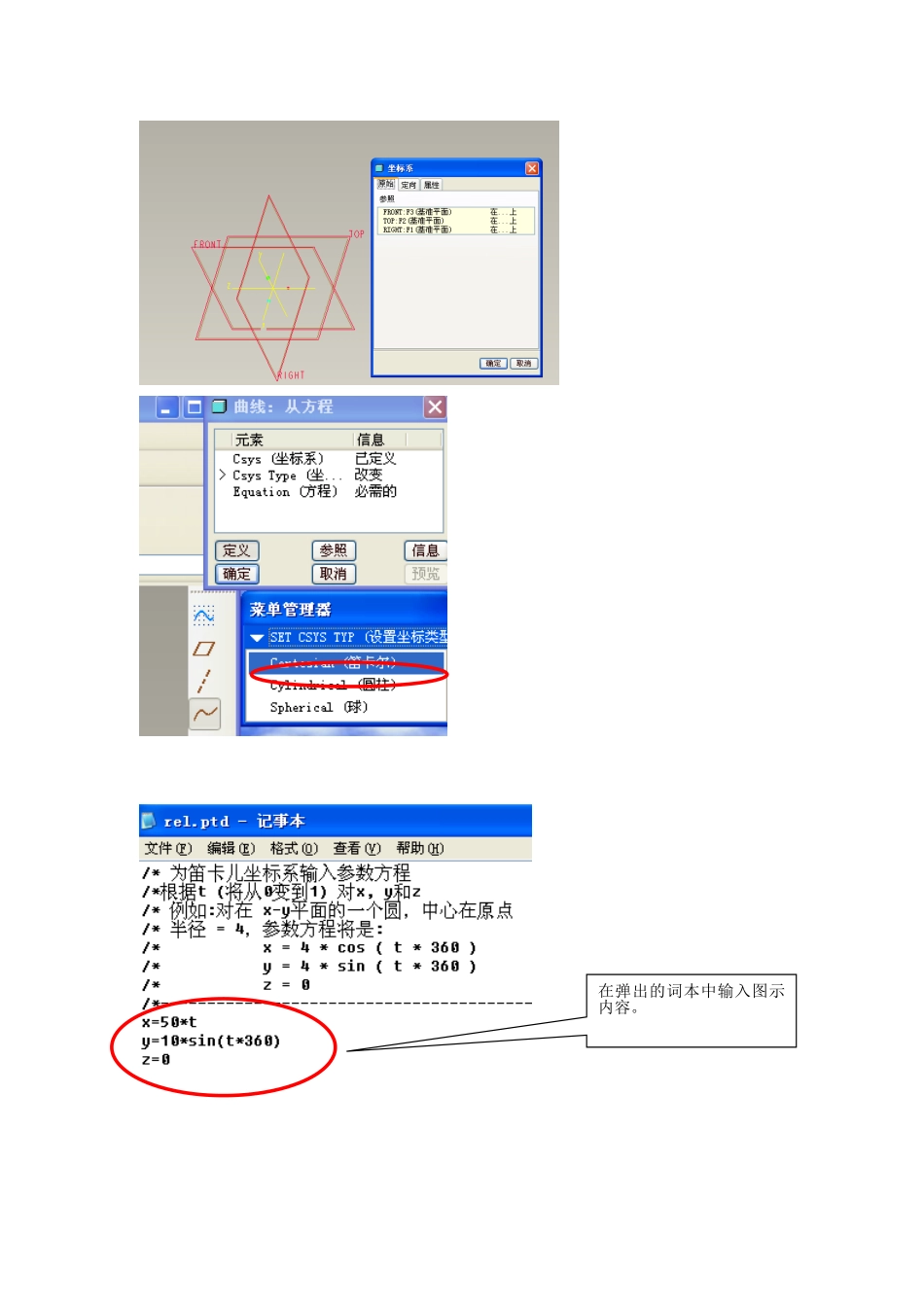

函数是一个非常重要的工具（注：本人只是收集了网上的资料，然后模拟用参数画出了图形。配上图形发给大家参考。千万不要说什么版权哈^-^）几何体或曲面在做变截面扫描(VarSecSwp)时，外型变化除了受到X-vectorTrajectory的3D曲线控制之外也可用下列两种方式来控制：1.使用relation结合trajpar参数来控制截面参数的变化。Trajpar是Pro/E的内参（轨迹参数），它是从0到1的一个变量（呈线性变化）代表扫出特征的长度百分比。在扫出的开始时，trajpar的值是0；结束时为1。使用举例：在草绘的Relation中加入关系式sd#=trajpar+n，此时尺寸sd#受到trajpar+n控制。在sweep开始时值为n，结束时值为n+1。截面的高度尺寸呈线性变化。若截面的高度尺寸受sd#=sin(trajpar*360)+n控制，则呈现sin曲线变化。2.使用relation结合基准图形（datumgraph）及trajpar参数来控制截面参数的变化。我们可利用datumgraph来控制截面的变化，也可使用datumgraph来控制三维实体或曲面的造型变化。先说明datumgraph曲线的使用情况，创建位置为feature>create>datum>graph再给出graph曲线的名称。绘制时给定坐标系，曲线的x轴方向会随着sweep变化，起点代表sweep开始，终点代表sweep结束。（说明：在控制方程中根据需要选取曲线的一段或全部）曲线在某点的y值即是变量值。使用datumgraph控制截面的格式如下：SD#=evalgraph(“graph_name”,x_value)式中SD#代表欲变化的参数（SD表示草绘尺寸），graph_name为datumgraph的名称，x_value代表扫描的“行程”，evalgraph(EvaluateGraph)是Pro/E系统默认的基准控制曲线计算函数，其功能为当变量x_value变化时计算相应的y值，然后指定给SD#。X_value的值可以是实数或表达式，如果是表达式可含有trajpar参数（根据用户需求而定）。注：datumgraph必须在sweep特征之前创建，或使用reorder将之置于sweep特征之前。以下是用参数建立曲线。（参考图点红色框内选项）1，名称：正弦曲线建立环境：Pro/E软件、笛卡尔坐标系x=50*ty=10*sin(t*360)z=0此处需选择一个坐标系，如果没有就需要新建一个坐标系。在弹出的词本中输入图示内容。2，名称：螺旋线(Helicalcurve)建立环境：PRO/E；圆柱坐标（cylindrical）r=t（R是0~1的一个变量）theta=10+t*(20*360)（10表示起始角度为10度都开螺旋。20表示有20圈。）z=t*3（螺旋线的总高是3.）点确定后生成的正弦曲线。X方向是50，Y方向是10.螺旋线2(Helicalcurve)R是3，螺纹的圈数是10圈。螺纹的高度是5mm.3，名称：蝴蝶曲线球坐标PRO/E方程：rho=8*ttheta=360*t*4phi=-360*t*84，名称：Rhodonea曲线采用笛卡尔坐标系theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta)y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)5，名称：圆内螺旋线采用柱座标系theta=t*360r=10+10*sin(6*theta)z=2*sin(6*theta)6，名称：渐开线的方程r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=07，名称：对数曲线z=0x=10*ty=log(10*t+0.0001)8，名称：球面螺旋线（采用球坐标系）rho=4theta=t*180phi=t*360*209，名称：双弧外摆线卡迪尔坐标方程：l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360)Y=3*b*sin(t*360)+l*sin(3*t*360)10，名称：星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^311，名称:心脏线建立环境:pro/e,圆柱坐标a=10r=a*(1+cos(theta))theta=t*36012，名称:叶形线建立环境:笛卡儿坐标a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))13，名称：抛物线笛卡儿坐标x=(4*t)y=(3*t)+(5*t^2)z=015，名称:碟形弹簧圆柱坐r=5theta=t*3600z=(sin(3.5*theta-90))+24*t16，方程:阿基米德螺旋线1,圆坐标a=100theta=t*400r=a*theta2，笛卡尔坐标x=5*cos(t*360*2)+t*360/pi*sin(t*360*2)y=5*sin(t*360*2)-t*360/pi*cos(t*360*2)样条曲线--自方程--完成--坐标系定义、类型笛卡尔、方程上面的公式（5代表起始半径）pro/e关系式、函数的相关说明资料？关系中使用的函数数学函数下列运算符可用于关系（包括等式和条件语句）中。关系中也可以包括下列数学函数：cos()余弦tan()正切sin()正弦sqrt()平方根asin...
