《建筑构造》第三课墙体与地下室VIP免费

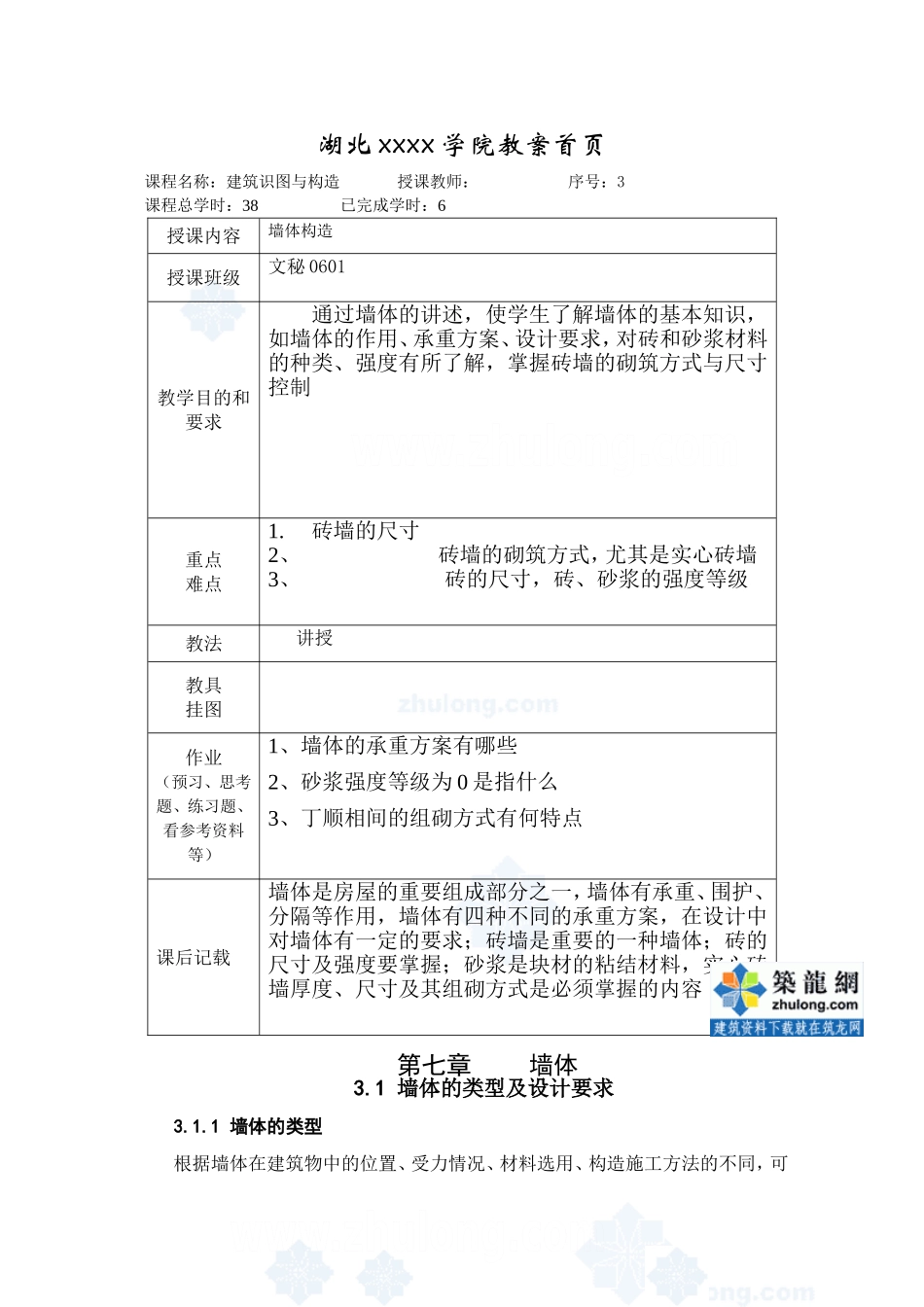

湖北xxxx学院教案首页课程名称：建筑识图与构造授课教师：序号：3课程总学时：38已完成学时：6授课内容墙体构造授课班级文秘0601教学目的和要求通过墙体的讲述，使学生了解墙体的基本知识，如墙体的作用、承重方案、设计要求，对砖和砂浆材料的种类、强度有所了解，掌握砖墙的砌筑方式与尺寸控制重点难点1.砖墙的尺寸2、砖墙的砌筑方式，尤其是实心砖墙3、砖的尺寸，砖、砂浆的强度等级教法讲授教具挂图作业（预习、思考题、练习题、看参考资料等）1、墙体的承重方案有哪些2、砂浆强度等级为0是指什么3、丁顺相间的组砌方式有何特点课后记载墙体是房屋的重要组成部分之一，墙体有承重、围护、分隔等作用，墙体有四种不同的承重方案，在设计中对墙体有一定的要求；砖墙是重要的一种墙体；砖的尺寸及强度要掌握；砂浆是块材的粘结材料，实心砖墙厚度、尺寸及其组砌方式是必须掌握的内容第七章墙体3.1墙体的类型及设计要求3.1.1墙体的类型根据墙体在建筑物中的位置、受力情况、材料选用、构造施工方法的不同，可将墙体分为不同类型。1.按墙的位置分类墙体按所处的位置不同分为外墙和内墙。墙体按布置方向又可以分为纵墙和横墙。沿建筑物长轴方向布置的墙称为纵墙，沿建筑物短轴方向布置的墙称为横墙，外横墙又称山墙。另外，窗与窗、窗与门之间的墙称为窗间墙；窗洞下部的墙称为窗下墙；屋顶上部的墙称为女儿墙等(图3.1)。2.按受力情况分类根据墙体的受力情况不同可分为承重墙和非承重墙。凡直接承受楼板、屋顶等传来荷载的墙称为承重墙；不承受这些外来荷载的墙称为非承重墙。在非承重墙中，不承受外来荷载，仅承受自身重量并将其传至基础的墙称为自承重墙；仅起分隔空间作用，自身重量由楼板或梁来承担的墙称为隔墙；在框架结构中，填充在柱子之间的墙称为填充墙，内填充墙是隔墙的一种；悬挂在建筑物外部的轻质墙称为幕墙，有金属幕、玻璃幕等。幕墙和外填充墙，虽不能承受楼板和层顶的荷载，但承受着风荷载并把风荷载传给骨架结构。3.按墙的材料分类按墙体所用材料的不同，墙体有砖和砂浆砌筑的砖墙、利用工业废料制作的各种砌块砌筑的砌块墙、现浇或预制的钢筋混凝土墙、石块和砂浆砌筑的石墙等。4.按墙的构造形式分类按构造形式不同，墙体可分为实体墙、空体墙和复合墙三种。实体墙是由普通粘土砖及其他实体砌块砌筑而成的墙；空体墙内部的空腔可以靠组砌形成，如空斗墙，也可用本身带孔的材料组合而成，如空心砌块墙等；复合墙由两种以上材料组合而成，如加气混凝土复合板材墙，其中混凝土起承重作用，加气混凝土起保温隔热作用。5.按施工方法分类根据施工方法不同墙体可分为块材墙、板筑墙和板材墙三种。3.1.2墙体的承重方案墙体有四种承重方案：横墙承重、纵墙承重、纵横墙承重和墙与柱混合承重。1.横墙承重横墙承重是将楼板及屋面板等水平承重构件搁置在横墙上，如图3.2（a），楼面及屋面荷载依次通过楼板、横墙、基础传递给地基。这一布置方案适用于房间开间尺寸不大，墙体位置比较固定的建筑，如宿舍、旅馆、住宅等。2.纵墙承重纵墙承重是将楼板及屋面板等水平承重构件均搁置在纵墙上，横墙只起分隔空间和连接纵墙的作用，如图3.2（b）所示。这一布置方案适用于使用上要求有较大空间的建筑，如办公楼、商店、教学楼中的教室、阅览室等。3.纵横墙承重这种承重方案的承重墙体由纵横两个方向的墙体组成，如图3.2（c）所示。纵横墙承重方式平面布置灵活，两个方向的抗侧力都较好。这种方案适用于房间开间、进深变化较多的建筑，如医院、幼儿园等。4.墙与柱混合承重房屋内部采用柱、梁组成的内框架承重，四周采用墙承重，由墙和柱共同承受水平承重构件传来的荷载，称为墙与柱混合承重。这种方案适用于室内需要大空间的建筑，如大型商店、餐厅等。3.2.3墙体的设计要求1.具有足够的强度和稳定性强度是指墙体承受荷载的能力，它与所采用的材料、材料强度等级、墙体的截面积、构造和施工方式有关。稳定性与墙的高度、长度和厚度及纵横向墙体间的距离有关。墙的稳定性可通过验算确定，提高墙体稳定性的措施有：增加墙厚、提高砌筑砂浆强度等级、增加墙垛、构造柱、圈梁、墙内加筋等...
