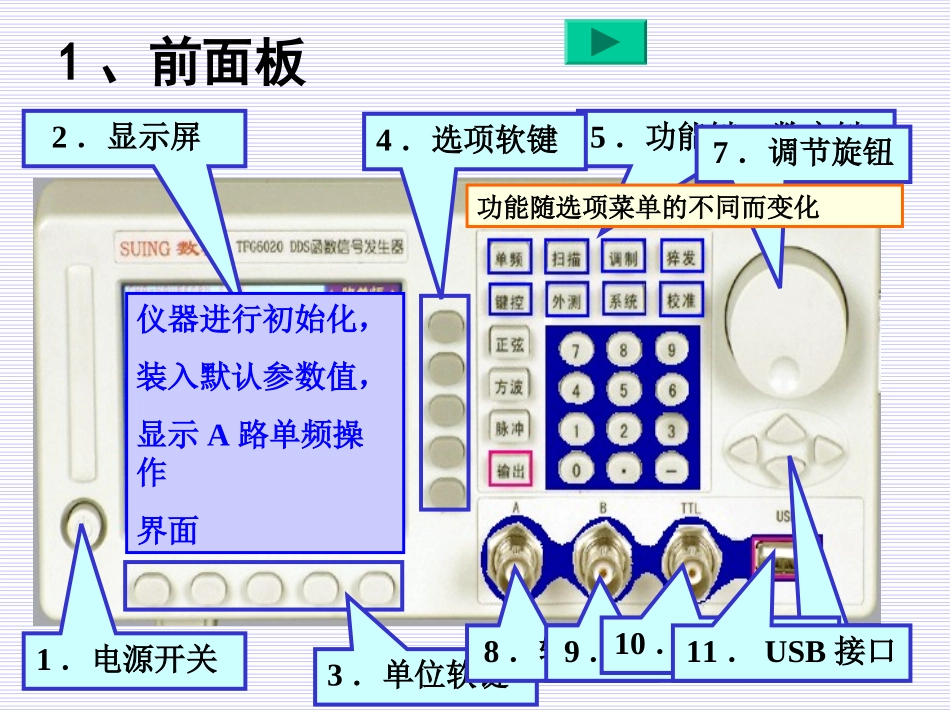

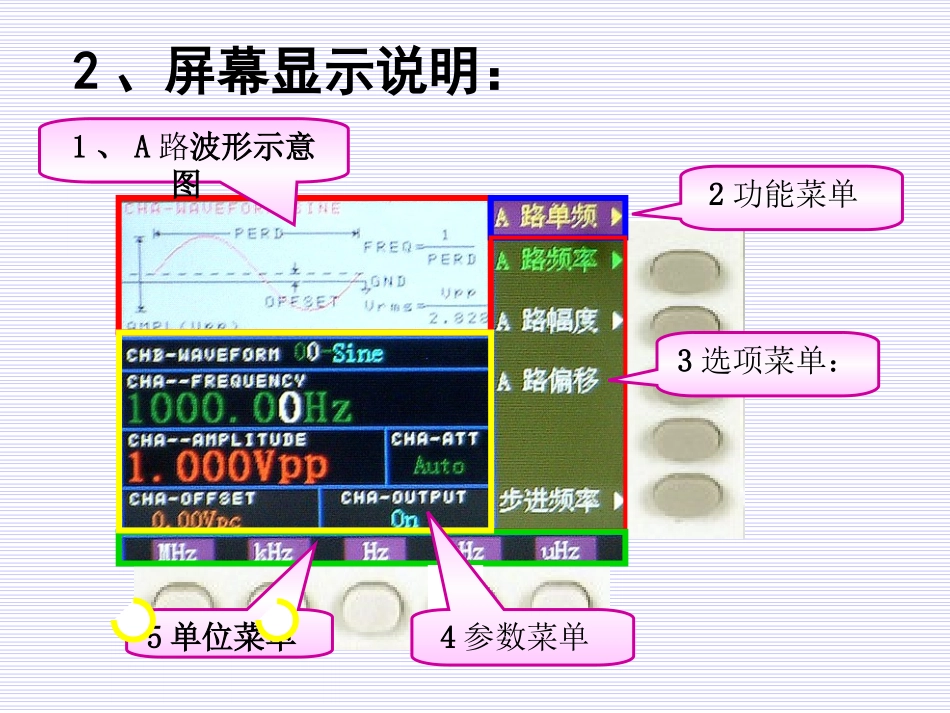

TFG6020DDS函数信号发生器使用说明TFG6000系列DDS函数信号发生器采用直接数字合成技术（DDS）,它没有振荡元件，是用数字合成方法产生一连串的数据流，再经过数模转换器产生一个预先设定的模拟信号。1、前面板2．显示屏5．功能键，数字键7．调节旋钮4．选项软键功能随选项菜单的不同而变化1．电源开关3．单位软键6．方向键8．输出A9．输出B10．TTL输出11．USB接口仪器进行初始化，装入默认参数值，显示A路单频操作界面2、屏幕显示说明：1、A路波形示意图2功能菜单3选项菜单：5单位菜单34参数菜单参数菜单B路波形选择区A路频率选择区A路幅度选择A路衰减A路偏移设定输出开关3、参数菜单说明4、基本操作：A路单频：按【单频】键，选中“A路单频”功能。1、A路频率设定：例设定频率值3.5kHz按〖选项1〗软键，选中“A路频率”，按数字键【3】【】【•5】再按单位键〖kHz〗确定。（1）数字键入（2）旋钮调节按【＜】、【＞】键移动数据中的白色光标指示位，左右转动调节旋钮，使指示位的数字增大或减小。2、A路幅度设定：例设定幅度值15mv(p-p)按〖选项2〗软键，选中“A路幅度”，按数字键【1】【5】再按单位键〖mVpp〗。（不要按Vrms）（1）直接输入按〖选项2〗软键，选中“A路衰减”，按【0】〖dB〗（2）衰减输入按数字键【1】【•】【5】再按单位键〖Vpp〗。按〖选项2〗软键，选中“A路衰减”，按【40】〖dB〗VV(p-p)tdb=20㏒A20db=20㏒1040db=20㏒1003、A路偏移设定：在衰减为0dB时，可以设定直流偏移值按〖选项3〗软键，选中“A路偏移”，再按数字键或调节旋钮选择偏移量，单位〖Vdc〗4、A路波形选择：正弦、方波、脉冲例、选择【正弦】。6、A路脉宽设定：设定脉冲宽度50us按〖选项4〗软键，选中“A路脉宽”，按【5】【0】〖us〗7、A路占空比设定：设定脉冲波占空比为50％按〖选项4〗软键，选中“占空比”，按【5】【0】〖％〗8、A路频率步进：设定频率步进为10Hz按〖选项5〗软键，选中“步进频率”，按【1】【0】〖Hz〗然后按【∧】或【∨】键B路单频：按【单频】键，选中“B路单频”功能1、B路频率设定：B路的频率的设定与A路相类同，但是B路不能进行周期设定。2、B路幅度设定：按〖选项3〗软键，选中“B路幅度”。再按数字键或调节旋钮选择幅度，单位〖V〗、〖mV〗B路幅度只能设定峰峰值Vpp、没有衰减和直流偏移功能。例：选择三角波按〖选项3〗软键，选中“B路波形”，按【2】，再按单位软键〖ok〗。2、B路波形选择：B路波形以32个数字序号表示32种波形Sine序号00波形名称正弦波01方波02三角波SquareTriang序号波形名称030405UprampDownrampPos-pulse升锯齿波降锯齿波正向脉冲B路波形从CHB端口输出9、A路谐波设定：使B路信号作为A路信号的N次谐波可用数字键或调节旋钮输入A路谐波次数值，B路频率即变为A路频率的设定倍数，即B路信号成为A路信号的N次谐波。把两路信号连接到示波器上，改变AB两路信号的相位差，可以做出各种稳定的李沙育图形。按〖选项4〗软键，选中“A路谐波”。（1）按〖选项4〗软键，选中“AB相差”。（2）可用数字键或调节旋钮设置AB两路信号的相位差。（相差设置在A路频率为10Hz～100kHz范围内有效。）10、AＢ信号相加：开机后AB两路信号是完全独立的按〖选项５〗软键，选中“AＢ相加”，A路输出信号变为AB两路信号的线性相加，这种功能在滤波器实验和波形分析中是非常有用的。AB两路信号恢复独立输出。（AB两路信号的相加功能只能在“B路单频”功能时使用，在其他功能时，AB两路信号是完全独立的。）再按〖选项５〗软键，选中“AＢ独立”，11、频率扫描按【扫描】键选中“A路扫频”功能，“输出A”端口即可输出频率扫描信号。输出频率的扫描采用步进方式，每隔一定的时间，输出频率自动增加或减少一个步进值。扫描始点频率，终点频率，步进频率和每步间隔时间都可自行设定。按〖选项１〗软键，选中“始点频率”，用数字键或调节旋钮设定始点频率值按〖选项１〗软键，选中“终点频率”，再用数字键或调节旋钮设定终点频率值。（终点频率值必须大于始点频率值）按〖选项１〗软键，选中“步进频率”，用数字键或调节旋钮设定步进频率值。13、扫描方式选择：按〖...
