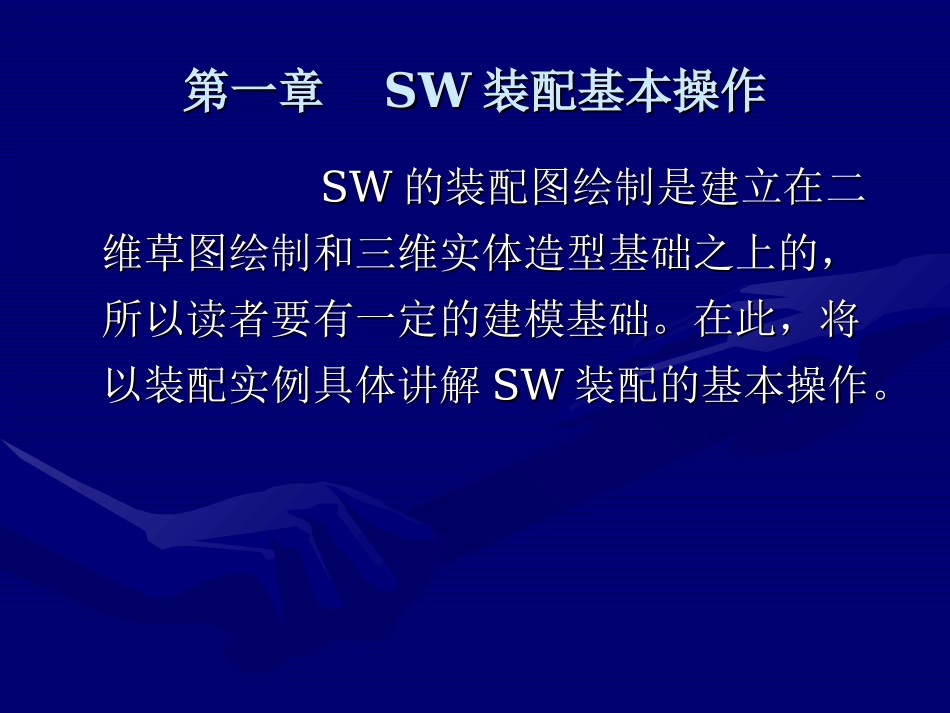

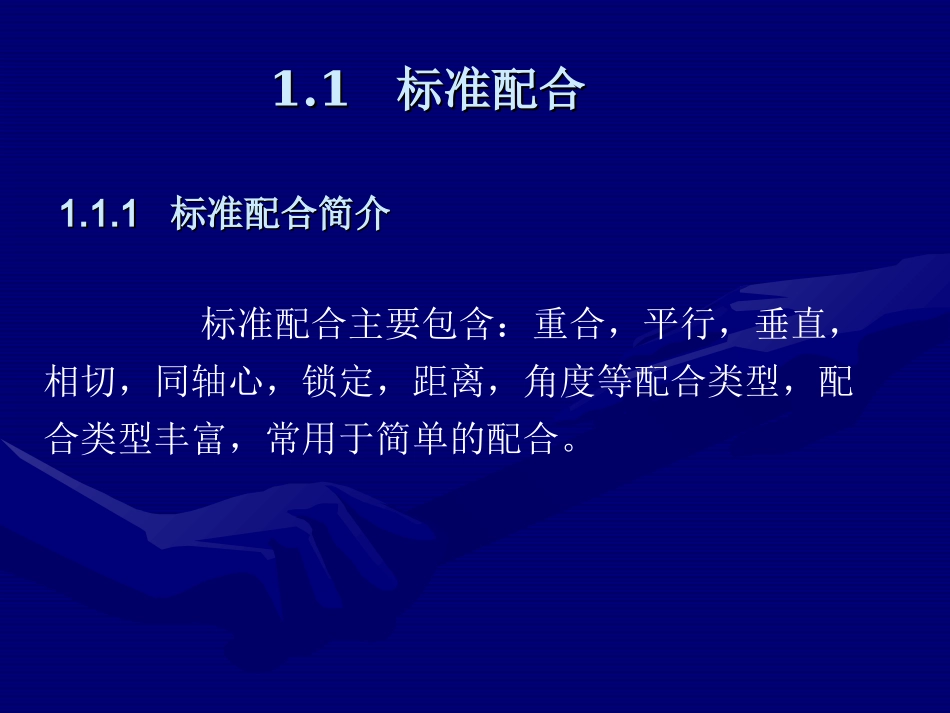

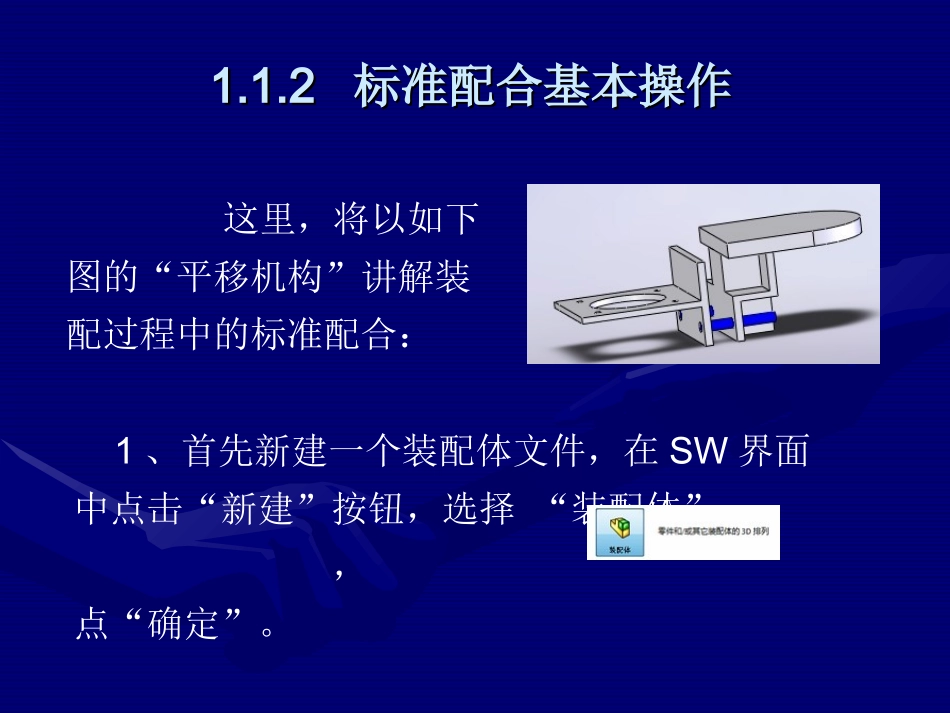

第一章第一章SWSW装配基本操作装配基本操作SWSW的装配图绘制是建立在二的装配图绘制是建立在二维草图绘制和三维实体造型基础之上的，维草图绘制和三维实体造型基础之上的，所以读者要有一定的建模基础。在此，将所以读者要有一定的建模基础。在此，将以装配实例具体讲解以装配实例具体讲解SWSW装配的基本操作。装配的基本操作。1.11.1标准配合标准配合标准配合主要包含：重合，平行，垂直，相切，同轴心，锁定，距离，角度等配合类型，配合类型丰富，常用于简单的配合。1.1.11.1.1标准配合简介标准配合简介这里，将以如下图的“平移机构”讲解装配过程中的标准配合：1、首先新建一个装配体文件，在SW界面中点击“新建”按钮，选择“装配体”，点“确定”。1.1.21.1.2标准配合基本操作标准配合基本操作2、在打开的新图中单击工具栏“插入零部件按钮”，在弹出的PropertyManager对话框中单击“浏览”按钮，找到平移机构零部件存放文件夹中的“底座”零件，点击“打开”，如图：3、在绘图区域中单击鼠标左键，放置零件，此时系统默认第一个插入的零件为固定零件（即无法通过拖动来更改位置）。放置后的“底座”零件44、、下面插入“导轨”零件。点击工具下面插入“导轨”零件。点击工具栏中的按钮，栏中的按钮，在弹出的PropertyManager对话框中单击“浏览”按钮，找到平移机构零部件存放文件夹中的“导轨”零件，点击“打开”。重复一遍上述操作，插入两个“导轨”零件，放置到绘图区域的任意地方。如图：5、将“导轨”零件装配到“底座”零件。鼠标左键点击任意一个导轨零件的圆鼠标左键点击任意一个导轨零件的圆柱面，在弹出的快捷菜单中选择“配合”按钮柱面，在弹出的快捷菜单中选择“配合”按钮（图标为黑色回形针），或点击工具栏“配合”（图标为黑色回形针），或点击工具栏“配合”按钮，或点击菜单栏“插入”菜单中“配合”按按钮，或点击菜单栏“插入”菜单中“配合”按钮。钮。系统弹出“配合”对话框。系统弹出“配合”对话框。其中的“配合选择”项（如图中其中的“配合选择”项（如图中红色矩形框）中出现上一步点选红色矩形框）中出现上一步点选的导轨面特征。的导轨面特征。再点选“底座”零件中的导轨孔特征，再点选“底座”零件中的导轨孔特征，“配合选择”项中出现底座面特征。此时，在配“配合选择”项中出现底座面特征。此时，在配合对话框和绘图区域均出现配合条件菜单，并默合对话框和绘图区域均出现配合条件菜单，并默认为“同轴心”，可以选择需要的配合条件。此认为“同轴心”，可以选择需要的配合条件。此处选择默认，点击“确认”按钮。处选择默认，点击“确认”按钮。两个零件的相关元素将自动配合。如图：66、继续为此配合、继续为此配合添加条件。点选“导轨”添加条件。点选“导轨”零件底面和“底座”零件零件底面和“底座”零件中的平面，如图：中的平面，如图：系统默认此选择为两个面重合，此时系统默认此选择为两个面重合，此时同样可以在旁边的配合类型菜单中选择其他配合。同样可以在旁边的配合类型菜单中选择其他配合。此处选择默认，点确认。这时，“导轨”和“底此处选择默认，点确认。这时，“导轨”和“底座”零件均添加了两个配合，只剩“绕轴旋转”一座”零件均添加了两个配合，只剩“绕轴旋转”一个自由度。个自由度。77、按同样的方法为另一个“导轨”零、按同样的方法为另一个“导轨”零件添加相同的配合，完成之后装配图如图：件添加相同的配合，完成之后装配图如图：8、继续插入零部件。此处操作方法与前面完全相同，不再赘述。插入移动台零件，完成与两个导轨零件的同轴心配合，只剩沿轴向移动一个自由度。完成的装配图如图：为便于观察，将移动台零件设置为“透明”红色，具体设置方法将在以后介绍。99、插入“托盘”零件。放置“托盘”零、插入“托盘”零件。放置“托盘”零件到绘图区域，设置面件到绘图区域，设置面123123与面与面abcabc的重合配合。的重合配合。在操作过程中若遇到装配方向与预期方向相反，点在操作过程中若遇到装配方向与预期方向相反，点击“反转配合对齐”击“反转配合对齐”按钮。按钮。完成之后的装...
