第7章 道路定线VIP免费

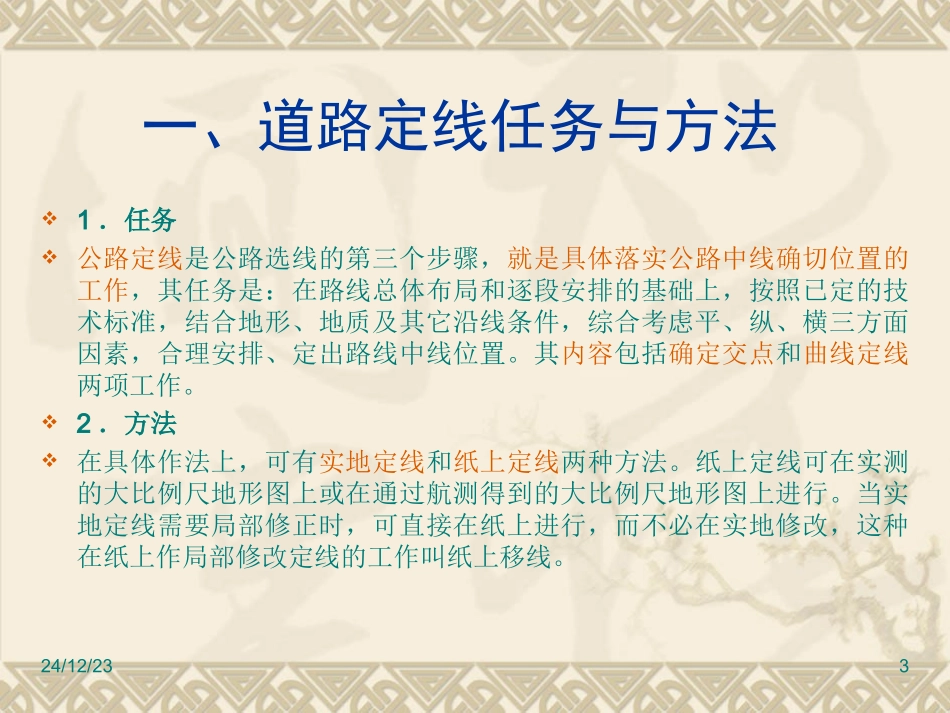

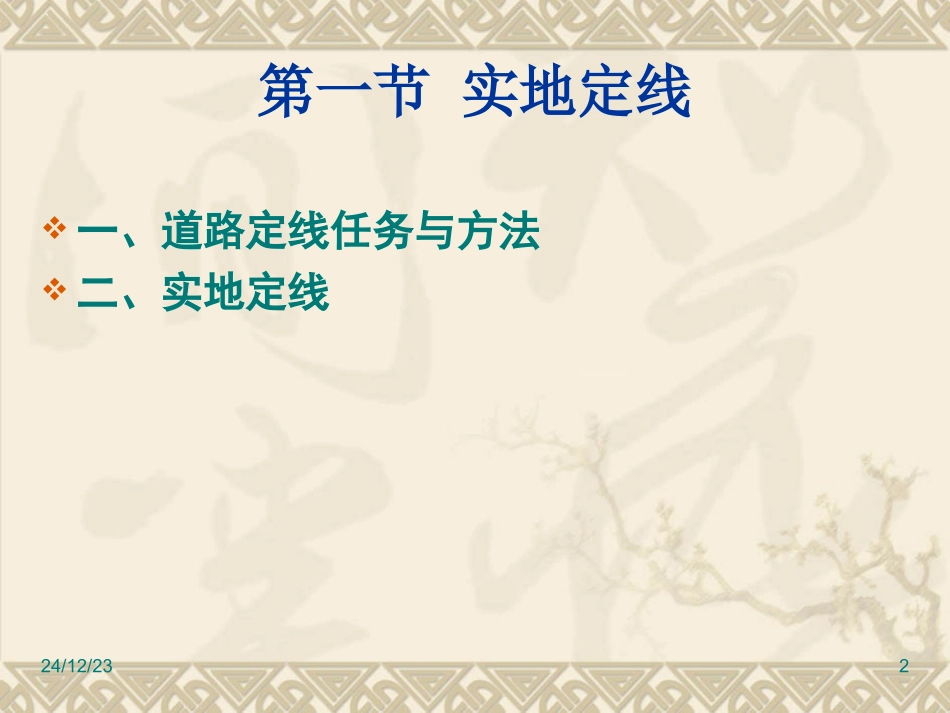

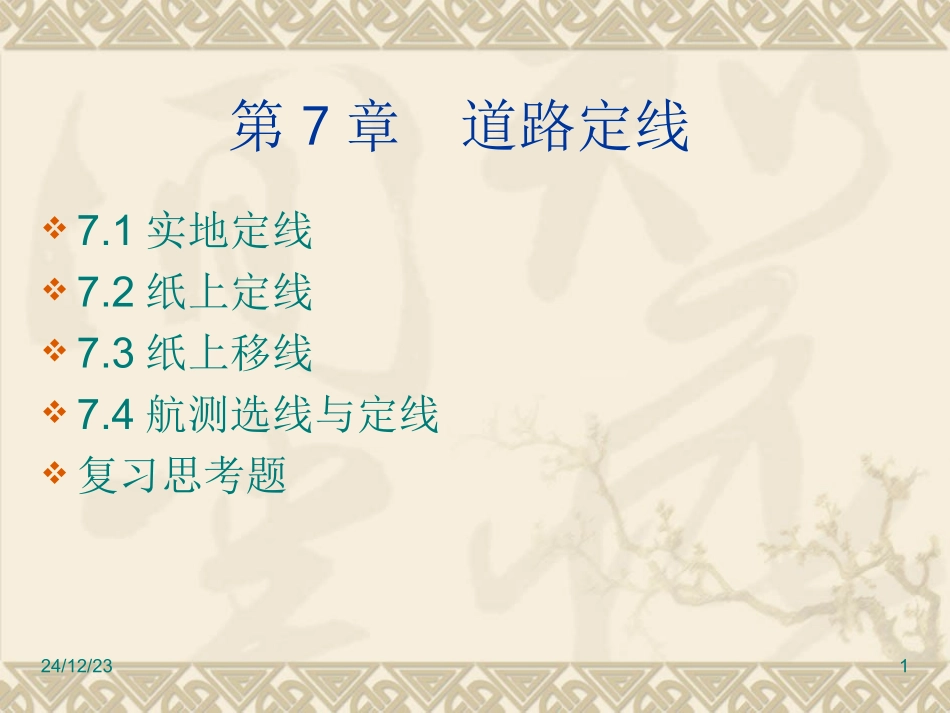

24/12/231第7章道路定线7.1实地定线7.2纸上定线7.3纸上移线7.4航测选线与定线复习思考题24/12/232第一节实地定线一、道路定线任务与方法二、实地定线24/12/233一、道路定线任务与方法1．任务公路定线是公路选线的第三个步骤，就是具体落实公路中线确切位置的工作，其任务是：在路线总体布局和逐段安排的基础上，按照已定的技术标准，结合地形、地质及其它沿线条件，综合考虑平、纵、横三方面因素，合理安排、定出路线中线位置。其内容包括确定交点和曲线定线两项工作。2．方法在具体作法上，可有实地定线和纸上定线两种方法。纸上定线可在实测的大比例尺地形图上或在通过航测得到的大比例尺地形图上进行。当实地定线需要局部修正时，可直接在纸上进行，而不必在实地修改，这种在纸上作局部修改定线的工作叫纸上移线。24/12/234二、实地定线1．一般情况下定线当路线不受纵坡限制时，定线以平面和横断面为主安排路线。其要点是：以点定线，以线交点。以点定线，就是在全面布局和逐段安排确定的控制点间，结合各方面因素进一步确定影响公路中线位置的小控制点，然后，按照这些小控制点，大致穿出道路直线的方法。以线交点，就是在已定小控制点的基础上结合路线标准和前后路线条件，穿出直线，并延长交出交点。1)控制点的加密。两控制点之间，一般不可能作直线(特别是地形困难、等级较低的公路)，常常需要设置交点，使路线转弯，从而避开障碍物，利用有利地形，以达到技术经济的目的。加密控制点，就是在实地寻找控制和影响路中线位置的具体点位。一般小控制点有经济性和控制性两种控制点。24/12/235①经济性控制点这类点，主要在路线穿过斜坡地带，考虑横向填挖平衡或横向施工经济(有挡土墙及其它加固边坡时)因素而确定的小控制点。如图7-1中II---II中线位置，使挖方面积和填方面积大致相等，这时的线位即为经济控制点。由于这类点仅从横向施工经济出发控制线位，它只能作为穿线定点的参考位置。②控制性的点这类控制点，是受艰巨工程、不良地质、地物障碍、路基边坡稳定等因素限制所确定的路中线位置。如图7-2为各种因素对线位影响的示意。从图中可看出，控制点的位置还与路基的形状尺寸、加固方式、通过不良地质地段的工程措施、地表形状、路基设计标高等因素有关。定线时应综合考虑这些因素，合理确定小控制点的位置。24/12/23624/12/23724/12/2382)穿线定点。受各种因素限制的平面位置控制点比较多，而且这些点在平面上的分布又没有一定的规律，另一方面路线受技术标准和平面线形组合的限制，不可能照顾到每一个控制点。因此，穿线定点，就是根据技术标准和线形组合的要求，满足控制点和照顾多数经济点，前后考虑，用穿线的办法延长直线，交出转角点。在进行穿线定点时，除要满足技术指标的要求外，还应注意以下几方面问题：（1）平线间必须有足够的直线长度；（2）同向平曲线间应避免“断背曲线”；在满足控制点要求的前提下，调整交点位置使路线偏角较小，交点间距较长，以争取较好线形。（3）注意保证行车视距。确定交点位置时，应尽量避免交点正对山嘴或其它障碍物。（4）注意力求平面线形指标均衡，保持线形的连续性，长直线尽头应尽量避免设小半径曲线；路线绕避障碍物时，要及早转向，以使线形舒顺均衡。24/12/239（5）路线平面弯曲要与纵面起伏相适应协调。在定线中既要防止由于路线平面过直使纵面起伏很大，造成大填大挖现象，又要避免只求纵面平缓，而使平面随弯就弯线形很差现象。在复杂地形地段，可结合纸上移线来求得平、纵面协调的线形。（6）长下坡尽头应避免急弯，以利行车安全。（7）定线应同时考虑纵面线形指标，尽量少用或不用极限纵坡，越岭线要避免反坡。（8）注意平、纵面组合线形的要求。（9）要考虑多数经济控制点的要求，使所穿直线横向填挖基本平衡。所定线形应保证路基横向稳定性和经济性。根据经验，一般要注意暗弯勿多填、明弯勿多挖，这样，既减少土石方又保证路基稳定。（11）定线时应注意横向地形、地质、地物控制的要求，做到定的是一条线、考虑的是一条带，从整个路带范围来布置路线。⑾在横坡较陡的路段，应注意...
