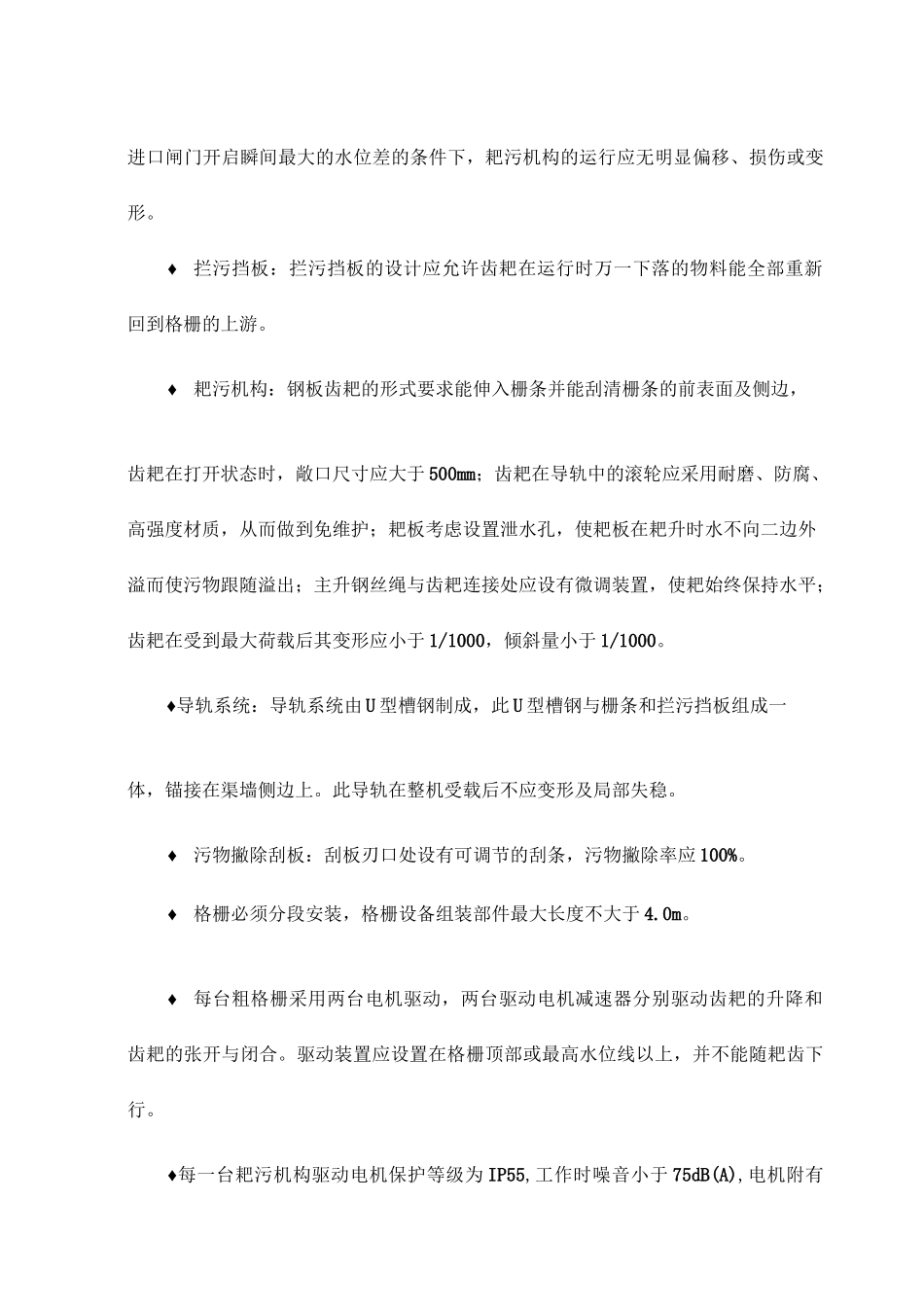

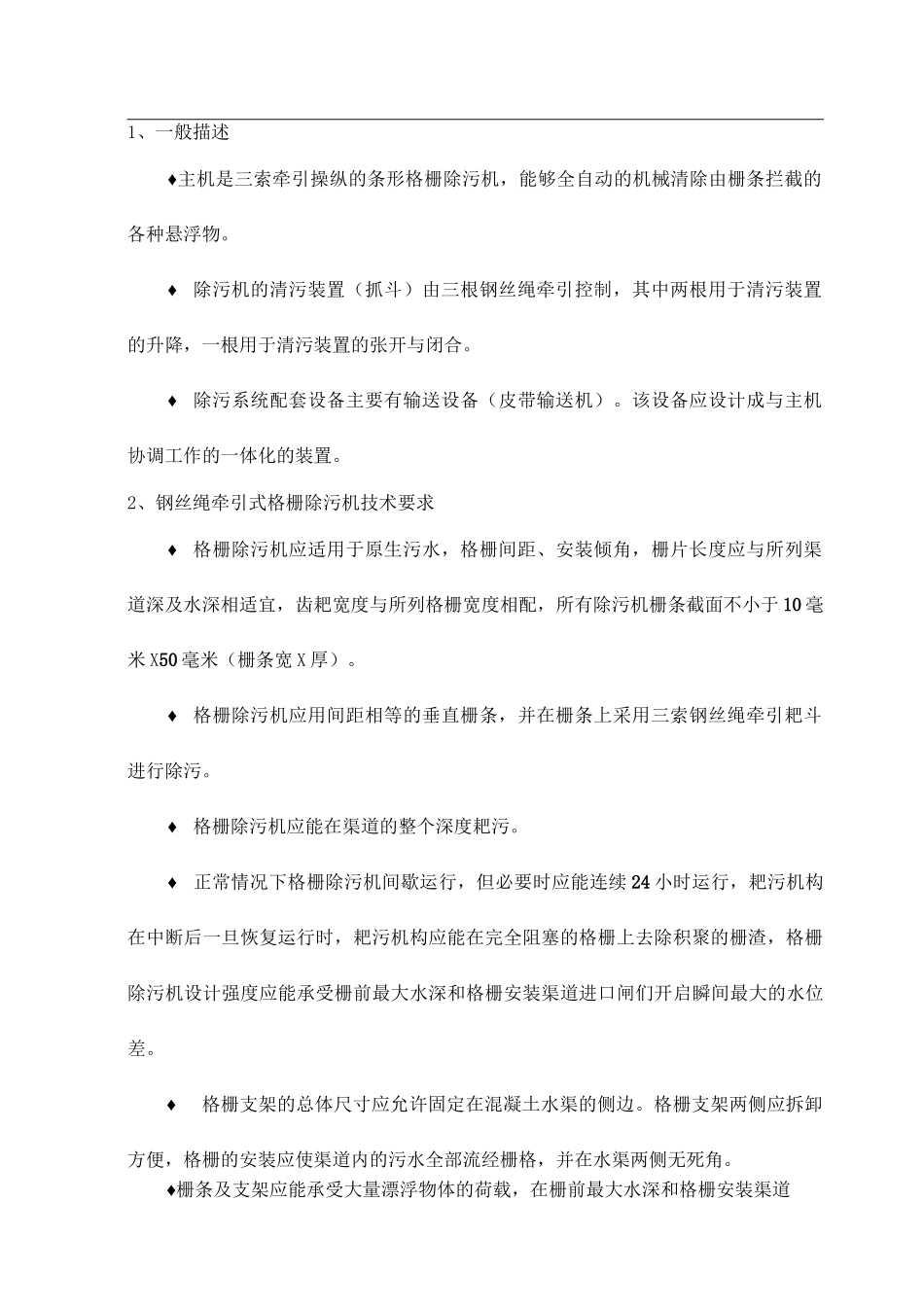

一、钢丝绳牵引式格栅除污机(一)总述本节规定了粗格栅的设计、制造、工厂试验的技术要求。粗格栅选用钢丝绳牵引式格栅除污机。1、供货范围总则:标准化的外观、运行、维修、备品备件以及制造商服务,所提供的设备必须是一个制造商的最终产品。每台钢丝绳牵引式格栅除污机应成套地配备安全、有效及可靠运行所需的附件和安装所需的固定件,并提供主要承重构件的结构强度设计计算书。供货商应成套提供,但不限于以下部件:♦格栅框架与导轨♦驱动装置♦除污齿耙(抓斗)♦控制箱♦所有联结附件、地脚螺栓♦必要备品备件和专用工具2、制造商的经验及资格制造商应有10年以上的钢丝绳式格栅除污机的制造资历,5年以上在污水厂或污水泵站成功运行的纪录,并要求提供采用同等规格设备的5个以上的用户证明,供业主核验。制造商应出具通过IS09001或IS014000的质保体系证明书。(二)钢丝绳牵引式格栅除污机1、一般描述♦主机是三索牵引操纵的条形格栅除污机,能够全自动的机械清除由栅条拦截的各种悬浮物。♦除污机的清污装置(抓斗)由三根钢丝绳牵引控制,其中两根用于清污装置的升降,一根用于清污装置的张开与闭合。♦除污系统配套设备主要有输送设备(皮带输送机)。该设备应设计成与主机协调工作的一体化的装置。2、钢丝绳牵引式格栅除污机技术要求♦格栅除污机应适用于原生污水,格栅间距、安装倾角,栅片长度应与所列渠道深及水深相适宜,齿耙宽度与所列格栅宽度相配,所有除污机栅条截面不小于10毫米X50毫米(栅条宽X厚)。♦格栅除污机应用间距相等的垂直栅条,并在栅条上采用三索钢丝绳牵引耙斗进行除污。♦格栅除污机应能在渠道的整个深度耙污。♦正常情况下格栅除污机间歇运行,但必要时应能连续24小时运行,耙污机构在中断后一旦恢复运行时,耙污机构应能在完全阻塞的格栅上去除积聚的栅渣,格栅除污机设计强度应能承受栅前最大水深和格栅安装渠道进口闸们开启瞬间最大的水位差。♦格栅支架的总体尺寸应允许固定在混凝土水渠的侧边。格栅支架两侧应拆卸方便,格栅的安装应使渠道内的污水全部流经栅格,并在水渠两侧无死角。♦栅条及支架应能承受大量漂浮物体的荷载,在栅前最大水深和格栅安装渠道进口闸门开启瞬间最大的水位差的条件下,耙污机构的运行应无明显偏移、损伤或变形。♦拦污挡板:拦污挡板的设计应允许齿耙在运行时万一下落的物料能全部重新回到格栅的上游。♦耙污机构:钢板齿耙的形式要求能伸入栅条并能刮清栅条的前表面及侧边,齿耙在打开状态时,敞口尺寸应大于500mm;齿耙在导轨中的滚轮应采用耐磨、防腐、高强度材质,从而做到免维护;耙板考虑设置泄水孔,使耙板在耙升时水不向二边外溢而使污物跟随溢出;主升钢丝绳与齿耙连接处应设有微调装置,使耙始终保持水平;齿耙在受到最大荷载后其变形应小于1/1000,倾斜量小于1/1000。♦导轨系统:导轨系统由U型槽钢制成,此U型槽钢与栅条和拦污挡板组成一体,锚接在渠墙侧边上。此导轨在整机受载后不应变形及局部失稳。♦污物撇除刮板:刮板刃口处设有可调节的刮条,污物撇除率应100%。♦格栅必须分段安装,格栅设备组装部件最大长度不大于4.0m。♦每台粗格栅采用两台电机驱动,两台驱动电机减速器分别驱动齿耙的升降和齿耙的张开与闭合。驱动装置应设置在格栅顶部或最高水位线以上,并不能随耙齿下行。♦每一台耙污机构驱动电机保护等级为IP55,工作时噪音小于75dB(A),电机附有全密封球状轴承,应有足够动力保证其启动及连续操作,电机应保证在环境温度为-5°C时能正常工作。♦驱动装置应设计一套机械过载保护装置,使机械过载时能起到保护作用。♦电机的电气性能应适合380V,3相,50Hz,电机额定功率应比格栅实耗功率大10%。3、钢丝绳式格栅除污机主要部件材料栅条不低于AISI304不锈钢钢丝绳不低于AISI304不锈钢耙斗不低于AISI304不锈钢格栅框架碳钢(Q235A)驱动转筒无缝钢管20导轨不低于AISI304不锈钢拦污挡板不低于AISI304不锈钢污物撇除刮板主体AISI304不锈钢滚轮尼龙(不能用再生尼龙)除材质表明文规定的主要部件材质外,供货商应根据设备的使用环境及自身制造经验,合理确定设备其它部件材质,并在投标...
