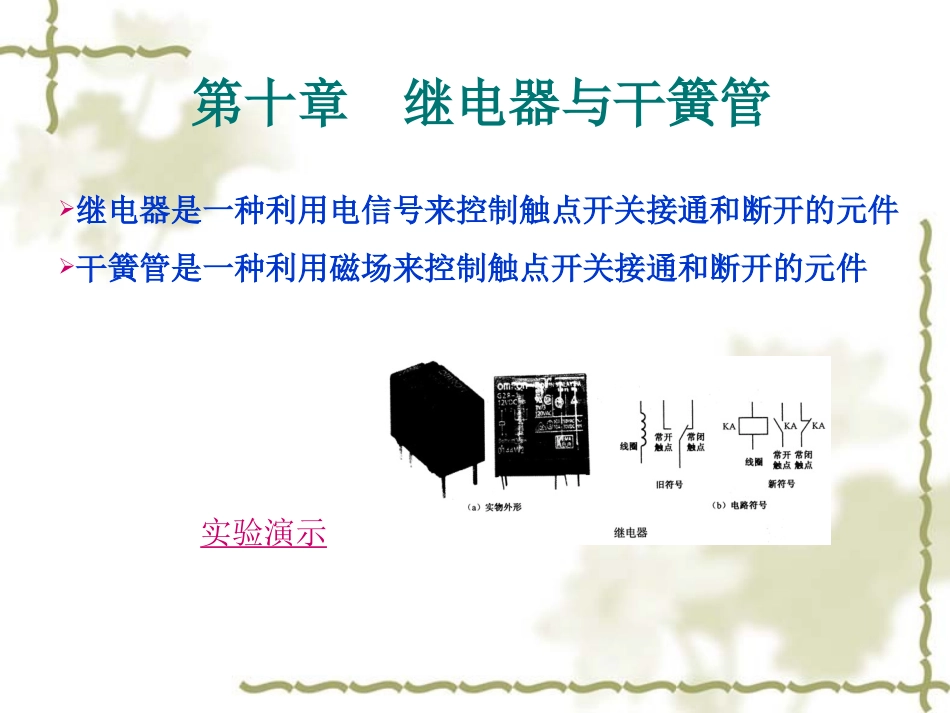

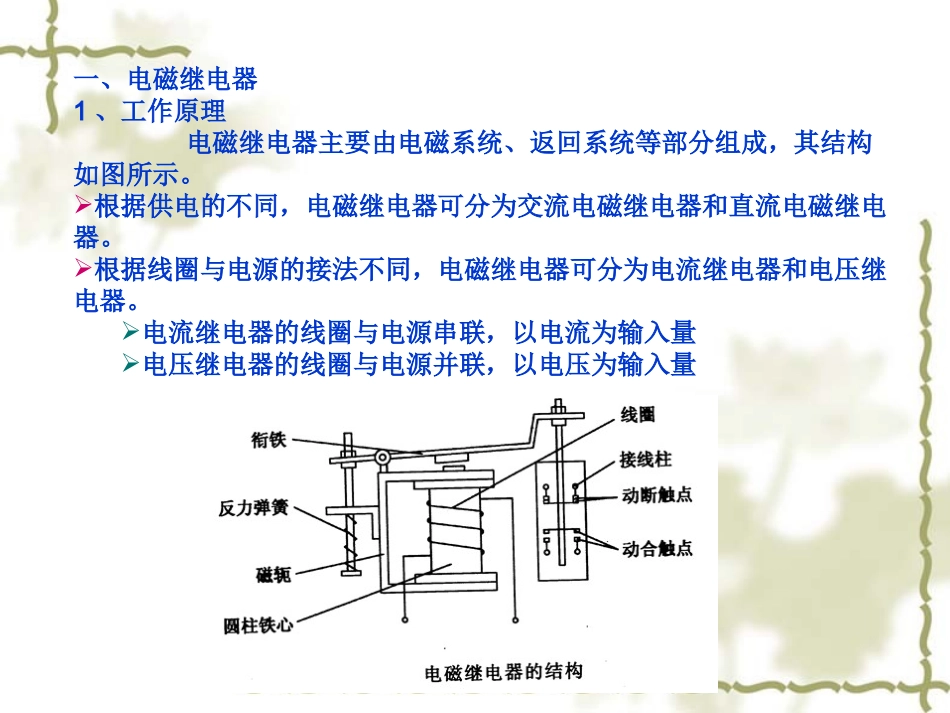

实验演示第十章继电器与干簧管继电器是一种利用电信号来控制触点开关接通和断开的元件干簧管是一种利用磁场来控制触点开关接通和断开的元件继电器在自动控制电路中的应用十分广泛，它是用较小的电流来控制较大电流的一种自动开关。继电器的种类很多，其分类方法也各不相同：按不同的物理现象分：电子继电器、机械继电器、光学继电器、声继电器。按功率的大小分：小功率继电器（25W以下）、中功率继电器（25~100W）、大功率继电器（100W以上）。按动作时间的不同分：快速继电器（小于50ms）、标准继电器（50ms~1s）、延时继电器（大于1s）。按用途的不同分：启动继电器、中间继电器、步进继电器、过载继电器、限时继电器等。通常将继电器分为电磁继电器、干簧继电器、时间继电器及固态继电器。一、电磁继电器1、工作原理电磁继电器主要由电磁系统、返回系统等部分组成，其结构如图所示。根据供电的不同，电磁继电器可分为交流电磁继电器和直流电磁继电器。根据线圈与电源的接法不同，电磁继电器可分为电流继电器和电压继电器。电流继电器的线圈与电源串联，以电流为输入量电压继电器的线圈与电源并联，以电压为输入量一、电磁继电器1、工作原理电磁继电器是利用电磁感应原理工作的。当线圈中通有电流时，线圈中心的铁芯被磁化，产生磁力，将衔铁吸下。衔铁通过杠杆的作用推动簧片动作，使常开触点（动合触点）闭合，常闭触点（动断触点）断开，从而接通或断开电路。当切断电磁继电器的线圈电流时，铁芯失去磁性，衔铁在弹簧力的作用下复位，则常开触点（动合触点）断开，常闭触点（动断触点）闭合。电磁继电器一般只有一个线圈，但有多组常开触点（动合触点）和常闭触点（动断触点）。在电路中通常用一个文字符号表示继电器线圈和属于它的触点。一、电磁继电器2、典型应用电源保护电路：电磁继电器构成的电源保护电路如图所示。电路中，市电通过电容C1、二极管VD2半波整流后向继电器K供电。接通电源时，按一下按钮S1，K得电吸合，它的动合触点K闭合自锁，插座得电。停电时K释放，再次供电时必须再按一下S1，从而达到停电自锁得目的。按钮S2为手动强制关机按钮，以备电源长时间不使用时关闭控制电路。电源在工作时，若电压正常，稳压二极管VW截止，晶体管V截止，继电器K正常吸合；一旦市电电压超过240V，VW立即导通，V也导通，K被短接，使K的触点释放，从而断开了插座，保护了电源及用电设备。二、干簧继电器实验演示1、工作原理干簧继电器是一种小型继电器，全称为“干式舌簧开关管”，又叫“干簧管”。其外形与电路符号见图所示。干簧继电器是将又导磁又导电的材料做成舌簧片平行地封入充有惰性气体（如氮气、氦气等）的玻璃管中而组成开关元件，舌簧片端部重叠并留有一定间隙以构成触电。当永久磁铁靠近干簧继电器时，舌簧片被磁化，簧片的触点部分就感应出与磁铁极性相反的磁极，异性磁极相互吸引，两个舌簧片就相碰从而是电路接通。移开永久磁铁，舌簧片的磁性消失，舌簧片由于本身的弹力而还原，使接点断开。二、干簧继电器1、工作原理干簧继电器的触点形式有动合触点和转换触点之分。转换触点的结构如图所示，其簧片2与3用既导磁又导电的材料做成，簧片1是用不导磁的材料做成。常态下，簧片1和3是闭合的，簧片2和3是断开的。当永久磁铁靠近或线圈通电时，簧片2与3闭合，簧片1与3断开。干簧继电器具有灵敏度高、动作快、结构简单、体积小、寿命长、防尘及便于控制等优点，被广泛应用于各种自动控制系统和仪器仪表中。二、干簧继电器2、典型应用：光控开门控制电路光控开门控制电路，它可根据有无光线来启动电动机工作，让电动机驱动大门打开。电路主要由干簧继电器GHG、继电器K1和安装在大门口的光敏电阻RG及电动机组成。在白天，将开关S断开，自动光控开门电路不工作。在晚上，将S闭合，在没有光照射大门时，光敏电阻RG阻值很大，流过干簧继电器线圈的电流很小，干簧继电器不工作，若有光线照射大门时，光敏电阻阻值变小，流过干簧继电器线圈的电流很大，线圈产生磁场将管内两块簧片磁化，两簧片吸引而使触点接触，有电流流过继电器线圈K1，线圈产生磁场...
