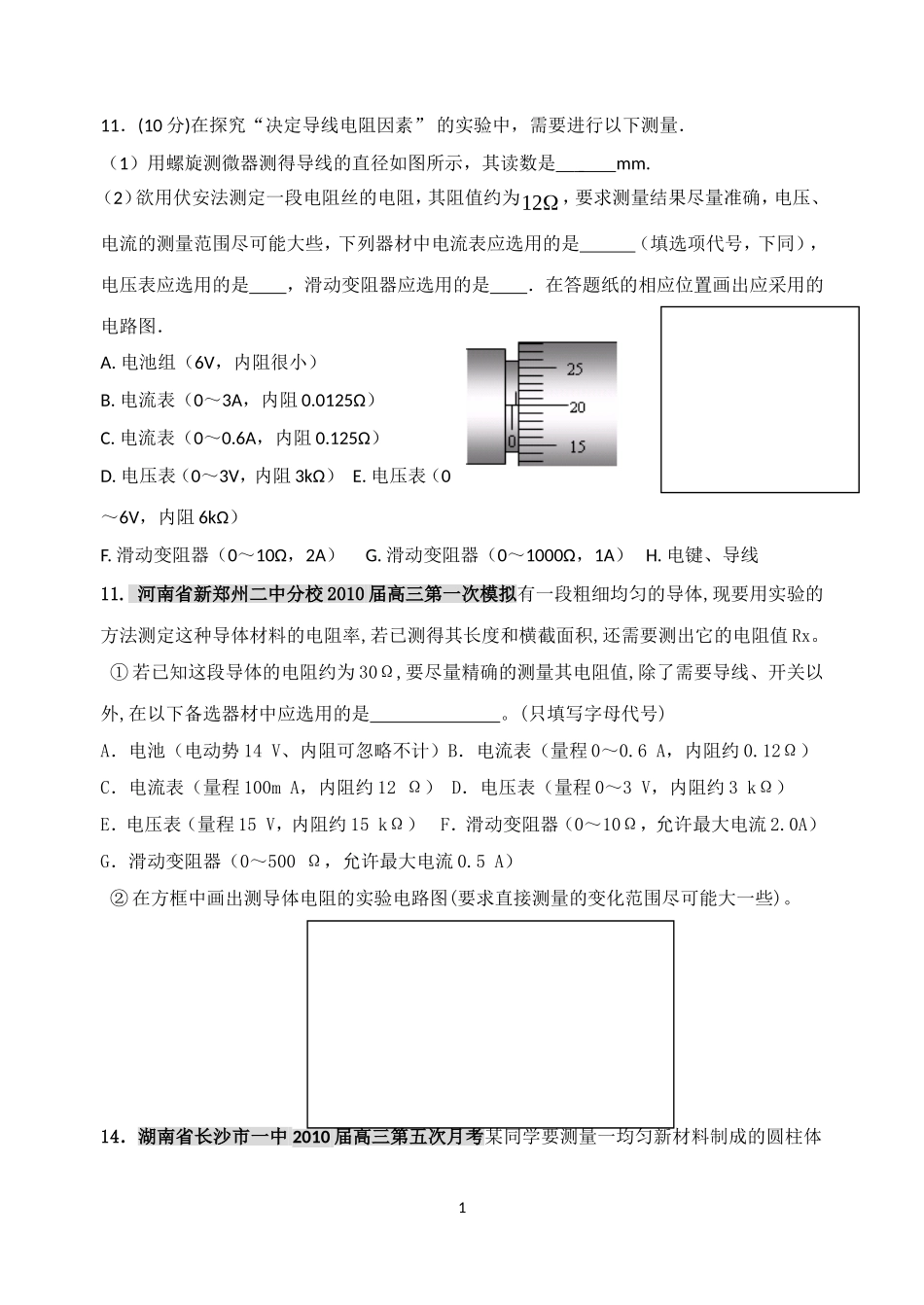

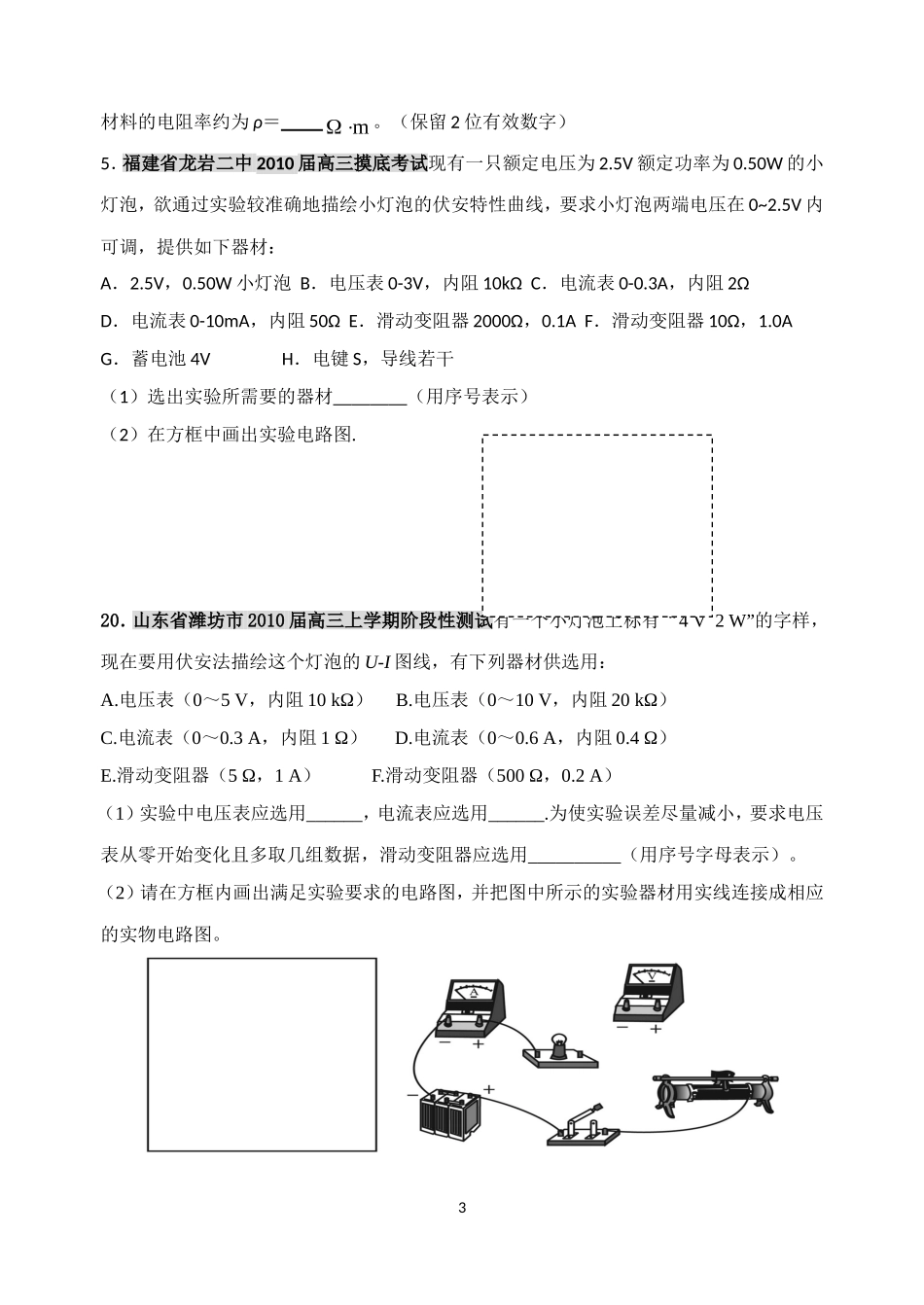

11．(10分)在探究“决定导线电阻因素”的实验中，需要进行以下测量．（1）用螺旋测微器测得导线的直径如图所示，其读数是mm.（2）欲用伏安法测定一段电阻丝的电阻，其阻值约为12，要求测量结果尽量准确，电压、电流的测量范围尽可能大些，下列器材中电流表应选用的是（填选项代号，下同），电压表应选用的是，滑动变阻器应选用的是．在答题纸的相应位置画出应采用的电路图．A.电池组（6V，内阻很小）B.电流表（0～3A，内阻0.0125Ω）C.电流表（0～0.6A，内阻0.125Ω）D.电压表（0～3V，内阻3kΩ）E.电压表（0～6V，内阻6kΩ）F.滑动变阻器（0～10Ω，2A）G.滑动变阻器（0～1000Ω，1A）H.电键、导线11.河南省新郑州二中分校2010届高三第一次模拟有一段粗细均匀的导体,现要用实验的方法测定这种导体材料的电阻率,若已测得其长度和横截面积,还需要测出它的电阻值Rx。①若已知这段导体的电阻约为30Ω,要尽量精确的测量其电阻值,除了需要导线、开关以外,在以下备选器材中应选用的是。(只填写字母代号)A．电池（电动势14V、内阻可忽略不计）B．电流表（量程0～0.6A，内阻约0.12Ω）C．电流表（量程100mA，内阻约12Ω）D．电压表（量程0～3V，内阻约3kΩ）E．电压表（量程15V，内阻约15kΩ）F．滑动变阻器（0～10Ω，允许最大电流2.0A）G．滑动变阻器（0～500Ω，允许最大电流0.5A）②在方框中画出测导体电阻的实验电路图(要求直接测量的变化范围尽可能大一些)。14．湖南省长沙市一中2010届高三第五次月考某同学要测量一均匀新材料制成的圆柱体150202515的电阻率ρ。：（1）用游标尺测量其长度如图，由图可知其长度为mm；（2）用螺旋测微器测量其直径如右上图，由图可知其直径为mm；（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为Ω。（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1（量程0～4mA，内阻约50Ω）电流表A2（量程0～10mA，内阻约30Ω）电压表V1（量程0～3V，内阻约10kΩ）电压表V2（量程0～15V，内阻约25kΩ）直流电源E（电动势4V，内阻不计）滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）开关S导线若干为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体2材料的电阻率约为ρ＝m。（保留2位有效数字）5．福建省龙岩二中2010届高三摸底考试现有一只额定电压为2.5V额定功率为0.50W的小灯泡，欲通过实验较准确地描绘小灯泡的伏安特性曲线，要求小灯泡两端电压在0~2.5V内可调，提供如下器材：A．2.5V，0.50W小灯泡B．电压表0-3V，内阻10kΩC．电流表0-0.3A，内阻2ΩD．电流表0-10mA，内阻50ΩE．滑动变阻器2000Ω，0.1AF．滑动变阻器10Ω，1.0AG．蓄电池4VH．电键S，导线若干（1）选出实验所需要的器材________（用序号表示）（2）在方框中画出实验电路图.20．山东省潍坊市2010届高三上学期阶段性测试有一个小灯泡上标有“4V2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：A.电压表（0～5V，内阻10kΩ）B.电压表（0～10V，内阻20kΩ）C.电流表（0～0.3A，内阻1Ω）D.电流表（0～0.6A，内阻0.4Ω）E.滑动变阻器（5Ω，1A）F.滑动变阻器（500Ω，0.2A）（1）实验中电压表应选用______，电流表应选用______.为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________（用序号字母表示）。（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。329．福建省湖雷中学2010届高三上学期第四次月考小灯泡灯丝的电阻会随温度的升高而变化，为研究这一问题，实验室备有的器材是：电压表（3V，3kΩ)、电流表（0～0.6A，0.1Ω)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。（1）他们应选用图14中所示...
