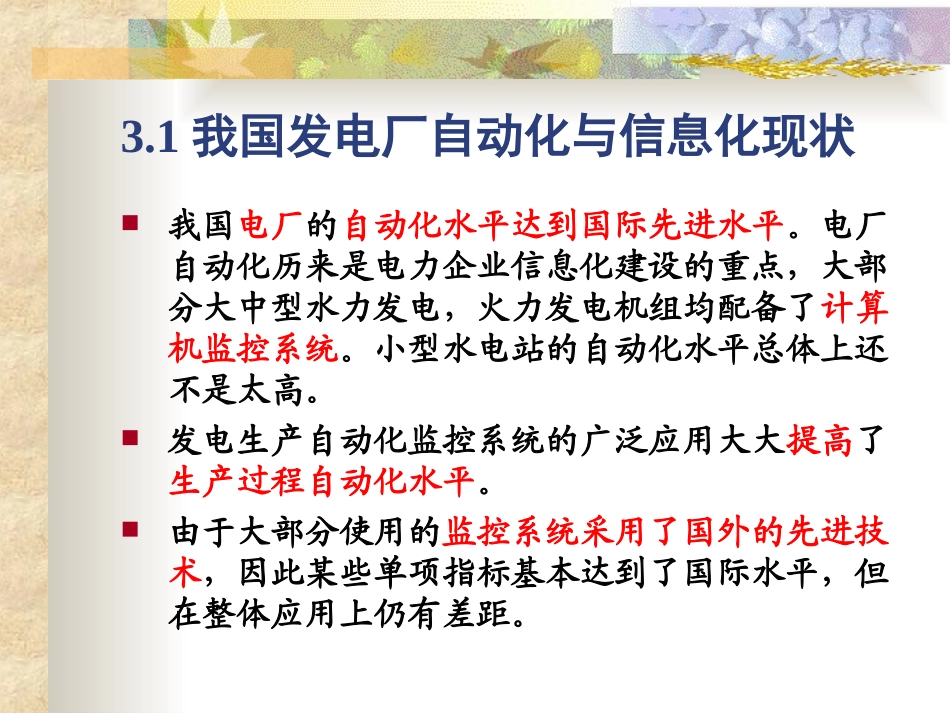

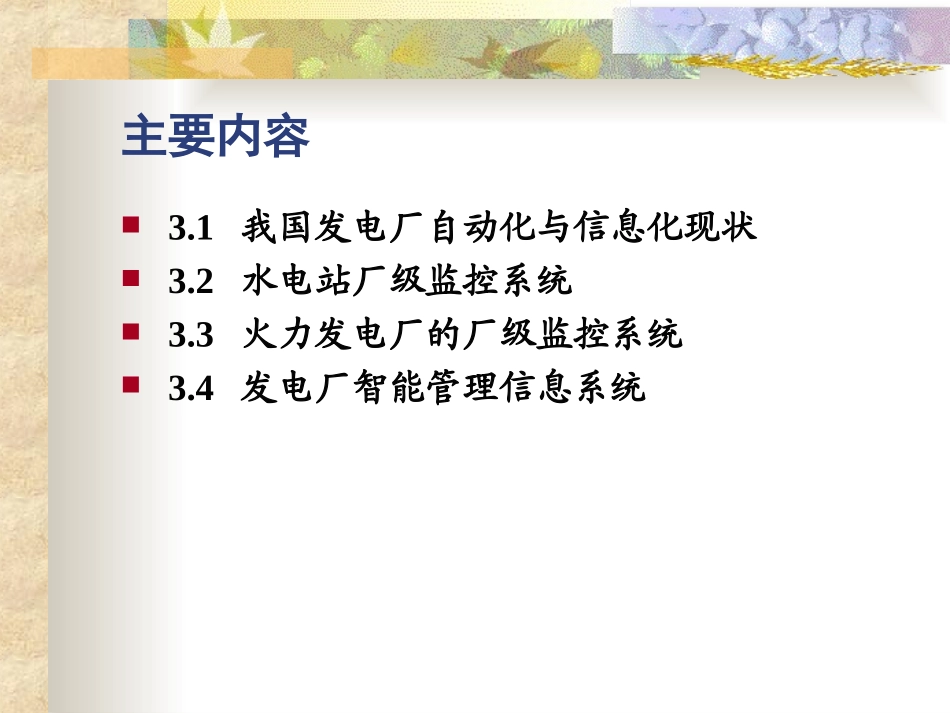

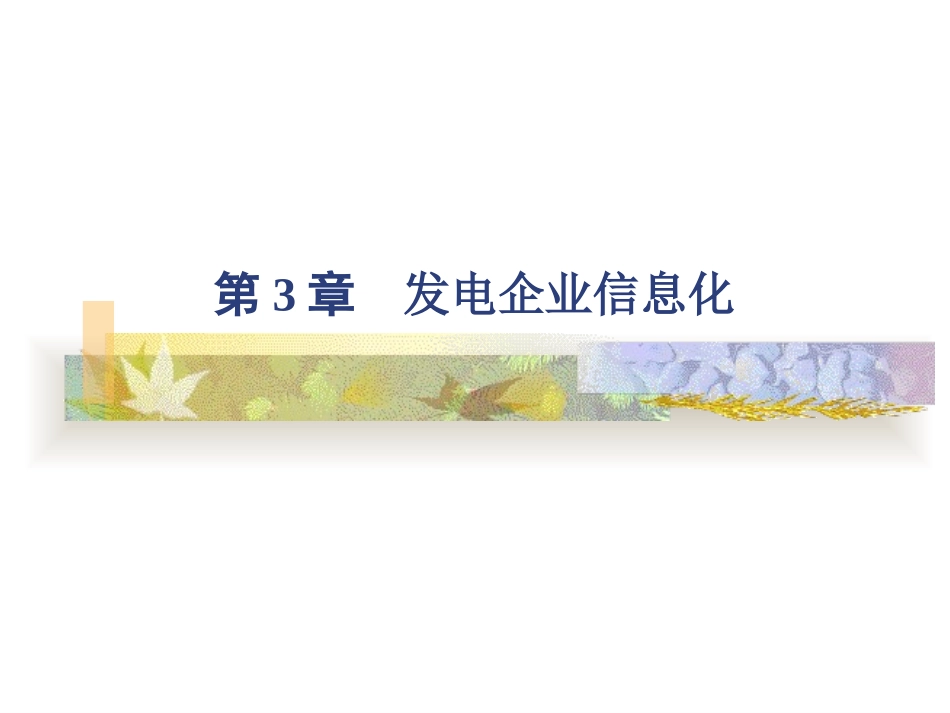

第3章发电企业信息化主要内容3.1我国发电厂自动化与信息化现状3.2水电站厂级监控系统3.3火力发电厂的厂级监控系统3.4发电厂智能管理信息系统3.1我国发电厂自动化与信息化现状我国电厂的自动化水平达到国际先进水平。电厂自动化历来是电力企业信息化建设的重点，大部分大中型水力发电，火力发电机组均配备了计算机监控系统。小型水电站的自动化水平总体上还不是太高。发电生产自动化监控系统的广泛应用大大提高了生产过程自动化水平。由于大部分使用的监控系统采用了国外的先进技术，因此某些单项指标基本达到了国际水平，但在整体应用上仍有差距。3.1我国发电厂自动化与信息化现状我国发电力企业信息化发展的特征如下:电力生产过程自动化系统应用成熟。管理信息系统的建设与应用逐渐推进（为公司业务管理和决策服务）。总体来看，管理信息化滞后于生产过程自动化的发展进程。发电企业信息化建设的战略目标发电企业信息化建设的战略目标是:以先进思想为主导、以现代信息技术手段为支撑，实现电厂内外部信息的全面集成，建设数字化电厂。3.2水电站厂级监控信息系统近年来国内水电站自动化得到了迅速的发展，已成为一个集计算机、控制、通信、网络、电力电子为一体的综合系统，具备完备的硬件结构、开放的软件平台和强大的应用系统。不仅可以完成对单个水电站的监控，还可以进一步实现对梯级、流域、甚至跨流域的水电站群的经济运行和安全监控。小型水电站的电气结构水电站监控对象包括水轮机、发电机、机组进水阀、尾水闸门、机组附属及辅助设备(油、水、气)，主变压器、开关站、全厂公共和辅助设备、大坝等。水电站厂级监控系统主要任务和功能(1)实现站级层监控系统对相应主要机电设备运行工况、位置、参数的监视,并实现对主要开关设备的状态监视并显示。(2)实现站级层监控系统对相应主要机电设备的现地/远方，自动/手动监控，调节，包括机组起/停，开关倒闸等.操作员工作站通过人机接口或者根据调度的命令、应用程序（AGC、AVC等）的命令自动地对监控系统对象进行控制和调节。水电站厂级监控系统主要任务和功能(3)具有越限报警和趋势报警功能.(4)在电力系统事故或电站设备工作异常时，监控系统应能自动起动音响报警、语音电话自动告警系统，并在操作员站上显示报警信息,打印报警信息并记录入数据库.(5)监控系统异常监视：当监控系统的硬件或软件发生故障时，给出提示信息，并在操作员工作站上显示故障位置和进行打印记录。同时，在工程师站上给出报警信号，显示故障位置及原因。水电站厂级监控系统主要任务和功能(6)对系统运行的各种数据进行收集、统计、分析判断，提供生产运行和维护指导。站所有监控对象的操作、报警事件及实时参数报表等应记录下来，并能以一定格式显示，在打印机上打印及通过光盘刻录机以文件的方式储存在光盘上。打印记录分为定时打印记录、事故、故障打印记录、操作打印记录及召唤打印记录等工作模式。报表：生成各种周期性的统计报表，时间间隔可由操作人员选择，也可根据操作员的指令随时生成各种报表。水电站厂级监控系统的结构目前水电站监控系统的结构基本上以网络为基础，全厂共设两层：电厂控制层和现地控制层。系统级设备大多采用以太网或光纤环网等通用网络连接高性能的微机、工作站和服务器（电厂控制层）。在现场则较多地采用PLC或智能现地控制单元(LCU)，再通过现场总线与基础层的智能I/O设备、智能仪表、远程I/O等相连，构成现地控制子系统（现地控制层），与站级系统结合，形成整个控制系统。水电站监控系统现地控制层现地控制层主要功能：是完成现场设备的数据采集和过程自动控制及实现与主站监控计算机的通信。将采集的实时数据、经处理后确认的事件、控制过程的有关信息上送给主站监控计算机，接受其下达的控制调节等命令并执行相应的操作。水电站监控系统现地控制层智能控制器加上现场总线技术是现地控制单元的发展趋势，现场总线是连接智能设备和自动化系统的数字式双向传输、多分支结构的通信网络。针对水电站被控对象分散的特点，现场总线将分散在现场的智能仪表、智能Ｉ/Ｏ、智能执行机构、智能变...
