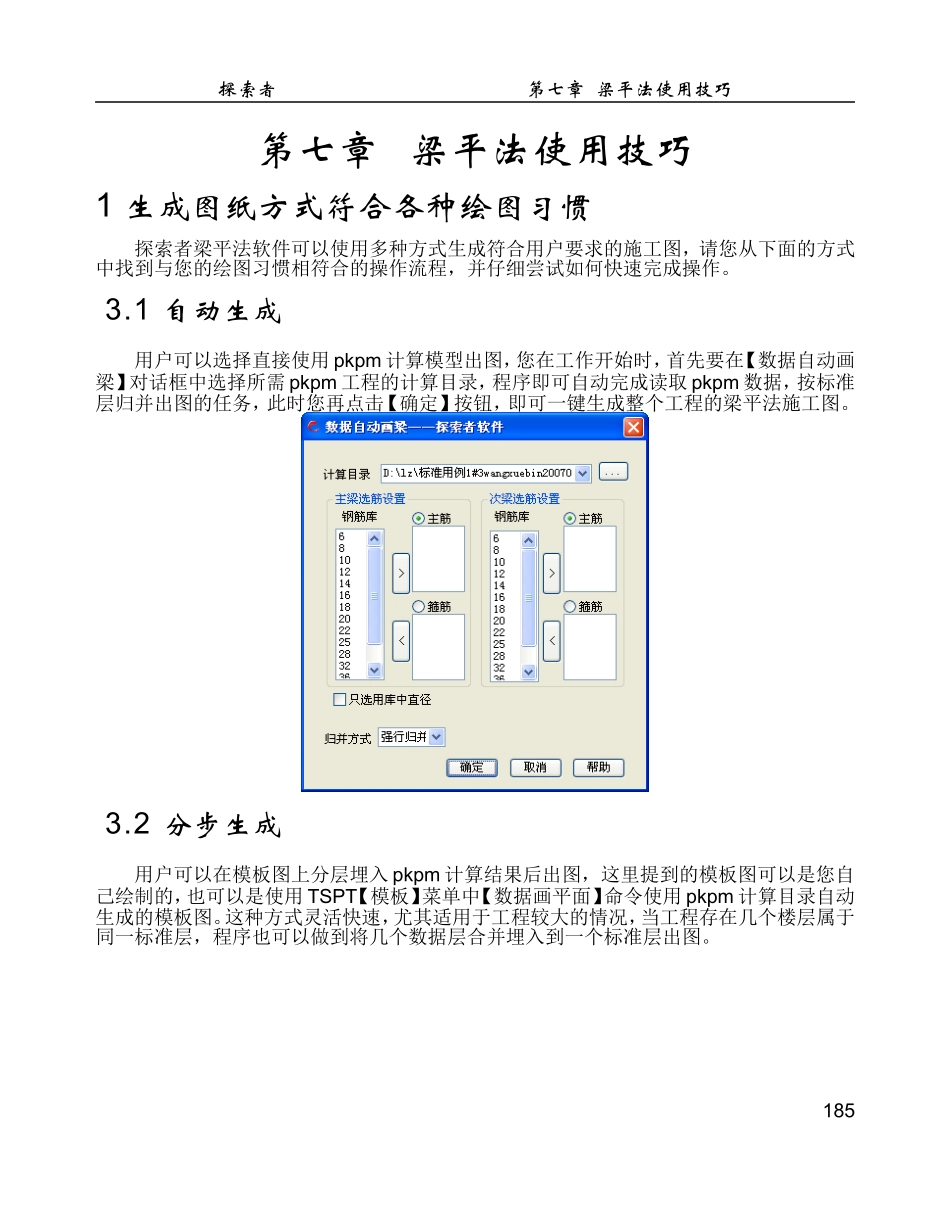

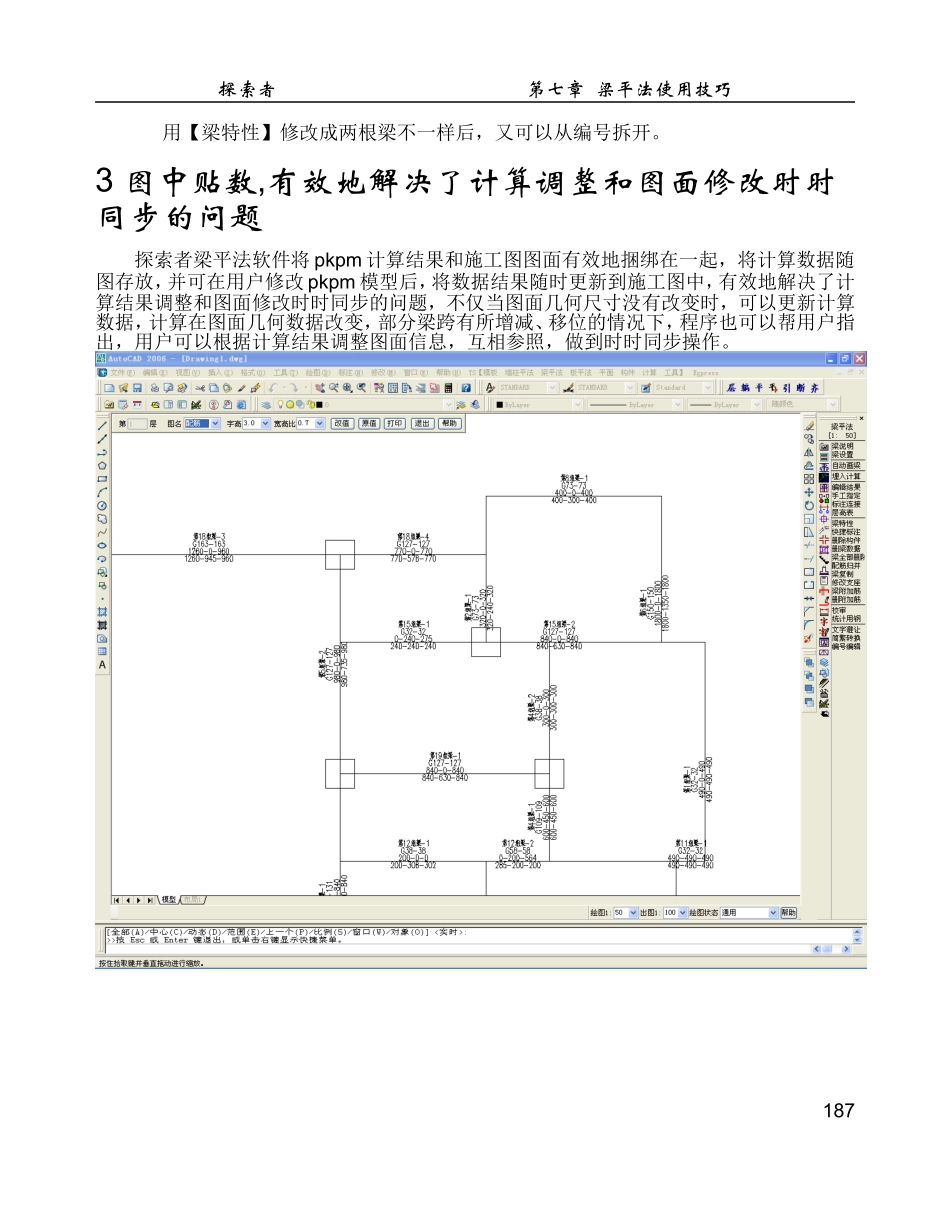

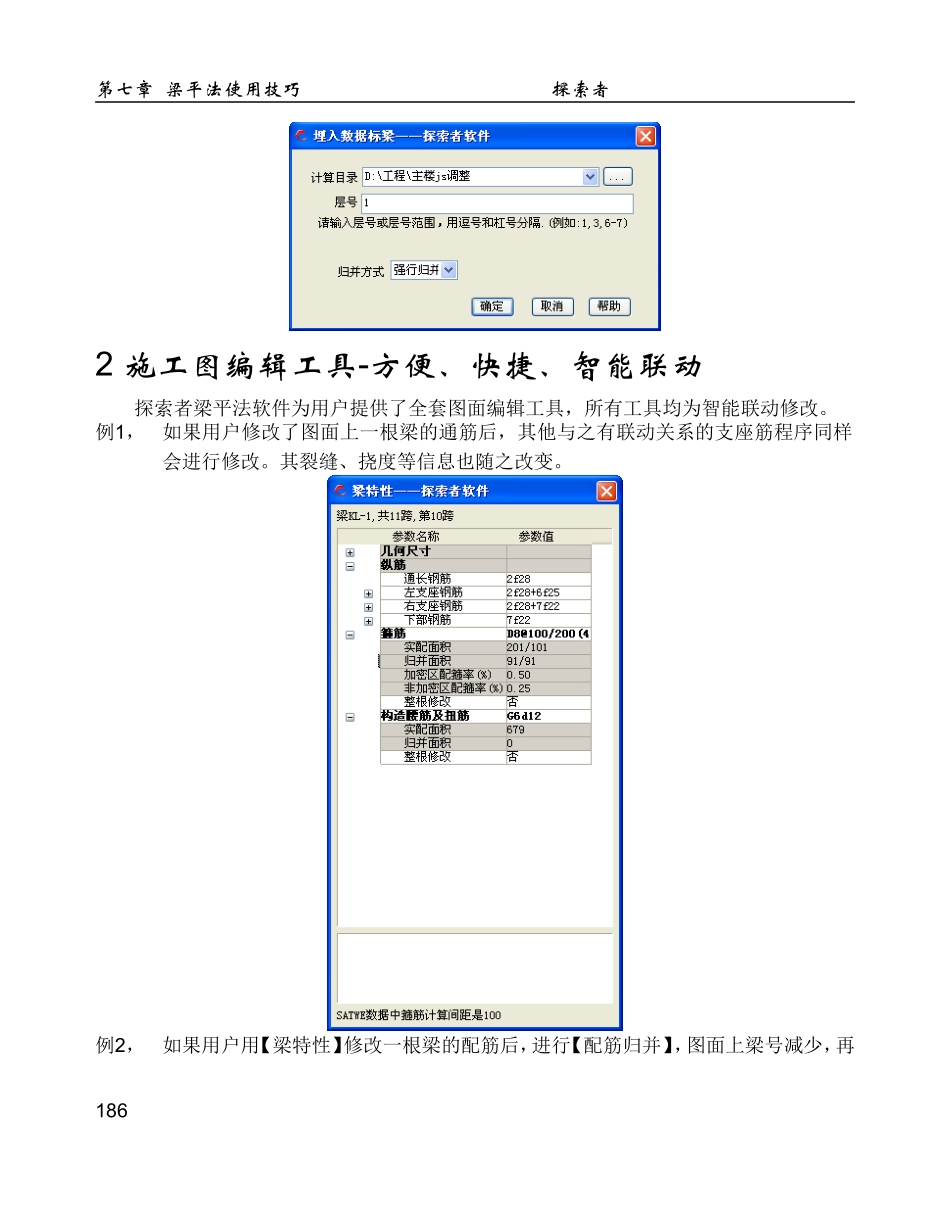

探索者第七章梁平法使用技巧第七章梁平法使用技巧1生成图纸方式符合各种绘图习惯探索者梁平法软件可以使用多种方式生成符合用户要求的施工图，请您从下面的方式中找到与您的绘图习惯相符合的操作流程，并仔细尝试如何快速完成操作。3.1自动生成用户可以选择直接使用pkpm计算模型出图，您在工作开始时，首先要在【数据自动画梁】对话框中选择所需pkpm工程的计算目录，程序即可自动完成读取pkpm数据，按标准层归并出图的任务，此时您再点击【确定】按钮，即可一键生成整个工程的梁平法施工图。3.2分步生成用户可以在模板图上分层埋入pkpm计算结果后出图，这里提到的模板图可以是您自己绘制的，也可以是使用TSPT【模板】菜单中【数据画平面】命令使用pkpm计算目录自动生成的模板图。这种方式灵活快速，尤其适用于工程较大的情况，当工程存在几个楼层属于同一标准层，程序也可以做到将几个数据层合并埋入到一个标准层出图。185第七章梁平法使用技巧探索者2施工图编辑工具-方便、快捷、智能联动探索者梁平法软件为用户提供了全套图面编辑工具，所有工具均为智能联动修改。例1，如果用户修改了图面上一根梁的通筋后，其他与之有联动关系的支座筋程序同样会进行修改。其裂缝、挠度等信息也随之改变。例2，如果用户用【梁特性】修改一根梁的配筋后，进行【配筋归并】，图面上梁号减少，再186探索者第七章梁平法使用技巧用【梁特性】修改成两根梁不一样后，又可以从编号拆开。3图中贴数,有效地解决了计算调整和图面修改时时同步的问题探索者梁平法软件将pkpm计算结果和施工图图面有效地捆绑在一起，将计算数据随图存放，并可在用户修改pkpm模型后，将数据结果随时更新到施工图中，有效地解决了计算结果调整和图面修改时时同步的问题，不仅当图面几何尺寸没有改变时，可以更新计算数据，计算在图面几何数据改变，部分梁跨有所增减、移位的情况下，程序也可以帮用户指出，用户可以根据计算结果调整图面信息，互相参照，做到时时同步操作。187第七章梁平法使用技巧探索者4开发操作，兼容autocad命令操作，最大限度符合用户习惯。目前市场上的大多数结构后处理软件，为保证数据结构的一致性，不允许用户使用AutoCAD的自带编辑工具对图面进行操作，但这无疑给结构工程师的实际使用带来不便，面对这种情况，探索者梁平法软件大胆创新，为最大限度符合用户操作习惯，减少使用多种二次开发工具绘图的不便，提高用户修改图面的速度，探索者梁平法软件可以兼容AutoCAD编辑命令，支持用户AutoCAD普通命令和梁平法模块功能命令混用，真正做到了AutoCAD编辑命令和探索者编辑命令无缝联结，不分彼此。您可以使用AutoCAD自带的编辑工具，对除梁编号外所有配筋面积、界面几何尺寸等图面信息进行修改。5审图工具探索者梁平法软件中的审图工具，是模仿人工审查图纸的过程，为用户提供的一个自动审查图纸的辅助工具。当用户按照需要，设定好要审查的项目后，程序自动在图中进行对比检查，把用户要求检查的内容是否满足要求自动显示出来。当用户完成一张施工图后，您可以根据自己的要求检查一下这张图纸中所画构件配筋是否满足计算结果，当您在在设置中选中检查内容后，程序就可以自动在图中找到不满足的位置并做出标记，等待用户修改。这项功能可以用在您完成一张施工图的绘制后，也可以用在调整计算结果后，不但可以提高改图速度，还可以将审图工作自动化，极大地提高了工作效率。188探索者第七章梁平法使用技巧6为保证最佳出图效果，请使用者在pkpm中进行以下操作。1.保证pkpm计算模型中所有计算构件均已形成配筋文件。Pkpm会出现只有构件，没有配筋文件和存在配筋文件、却没有构件的错误，这两种错误都会影响探索者平法的生成结果。如果是第一种情况，只有构件，没有配筋文件，探索者梁平法生成施工图会出现没有标注配筋结构的梁。如果是第二种情况，存在配筋文件、却没有构件，探索者梁平法生成施工图会出现找不到构件标注的红色梁配筋标注。虽然出现这两种情况后，用户可以使用【梁快捷标注】和【标注连接】进行修改，也能得到符合规范的施工图生成结果，但毕竟不如自动完全生成效率高，所以，建议用户首先...
