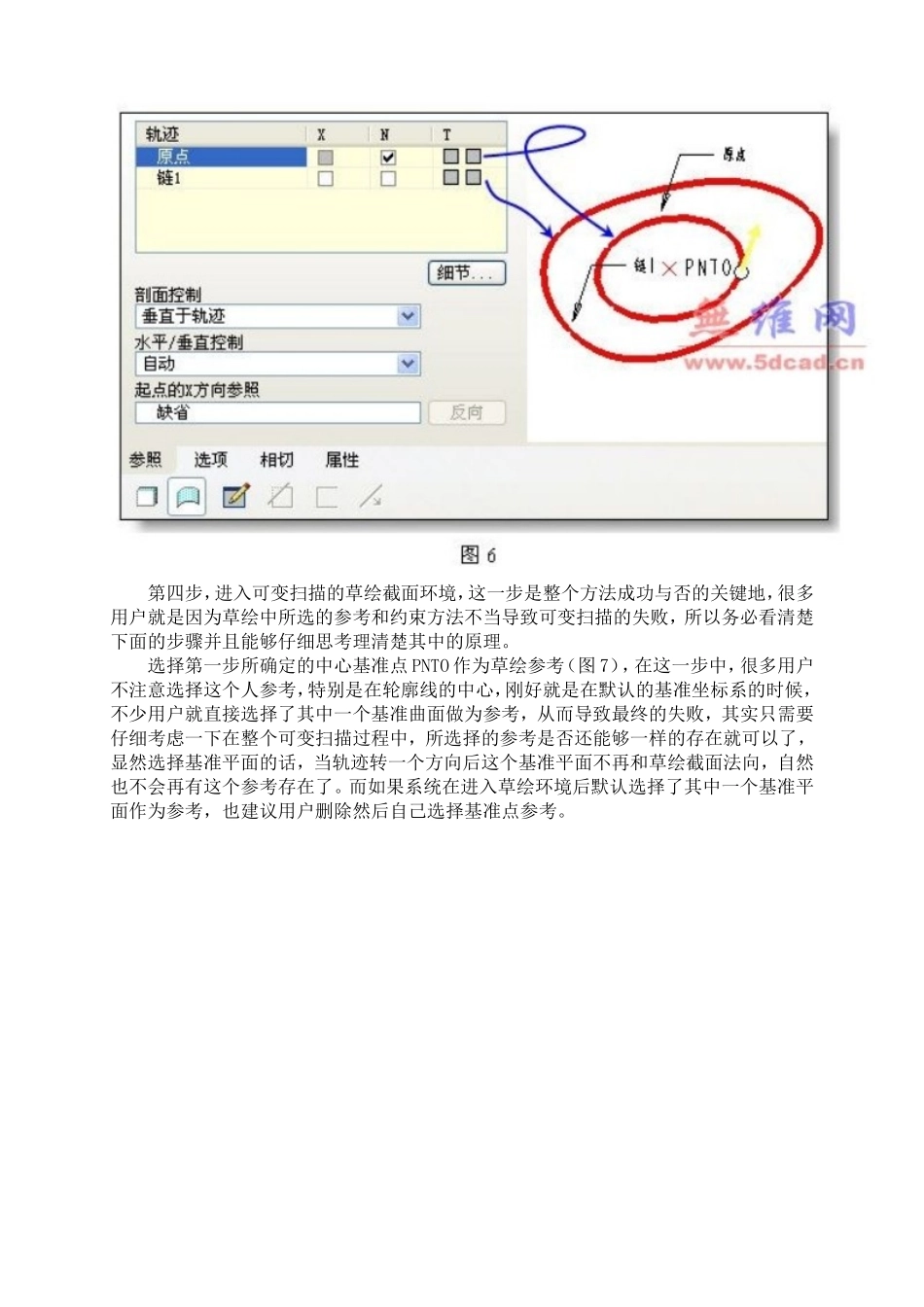

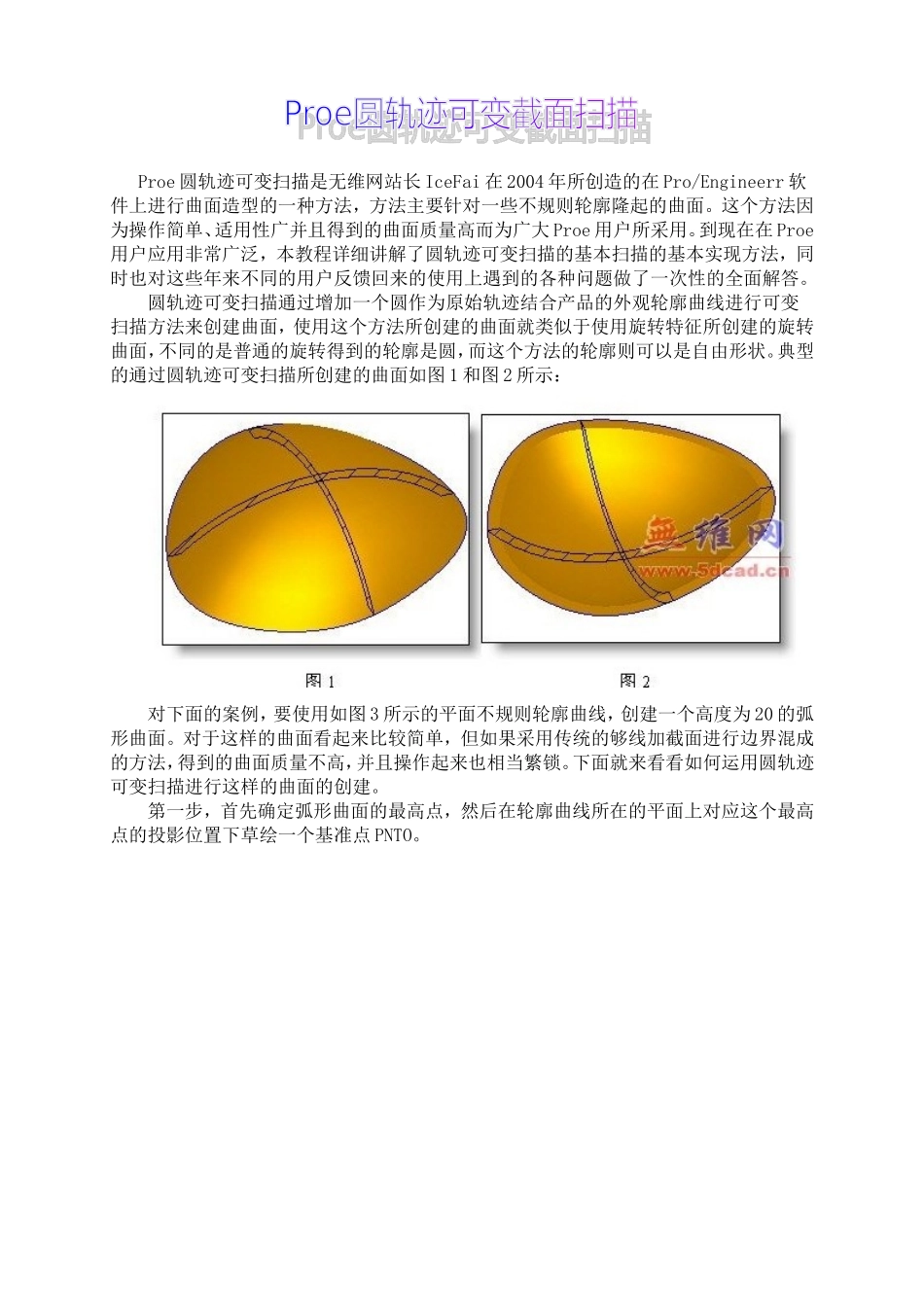

Proe圆轨迹可变扫描是无维网站长IceFai在2004年所创造的在Pro/Engineerr软件上进行曲面造型的一种方法，方法主要针对一些不规则轮廓隆起的曲面。这个方法因为操作简单、适用性广并且得到的曲面质量高而为广大Proe用户所采用。到现在在Proe用户应用非常广泛，本教程详细讲解了圆轨迹可变扫描的基本扫描的基本实现方法，同时也对这些年来不同的用户反馈回来的使用上遇到的各种问题做了一次性的全面解答。圆轨迹可变扫描通过增加一个圆作为原始轨迹结合产品的外观轮廓曲线进行可变扫描方法来创建曲面，使用这个方法所创建的曲面就类似于使用旋转特征所创建的旋转曲面，不同的是普通的旋转得到的轮廓是圆，而这个方法的轮廓则可以是自由形状。典型的通过圆轨迹可变扫描所创建的曲面如图1和图2所示：对下面的案例，要使用如图3所示的平面不规则轮廓曲线，创建一个高度为20的弧形曲面。对于这样的曲面看起来比较简单，但如果采用传统的够线加截面进行边界混成的方法，得到的曲面质量不高，并且操作起来也相当繁锁。下面就来看看如何运用圆轨迹可变扫描进行这样的曲面的创建。第一步，首先确定弧形曲面的最高点，然后在轮廓曲线所在的平面上对应这个最高点的投影位置下草绘一个基准点PNTO。第二步，在轮廓曲线所在的平面上，以前面所创建的基准点PNTO为圆心，草绘一个一定大小的圆（图5），这个圆的直径可以随意但不能太小，否则会可能导致失败，其中的原因后面将会有讲解。第三步，采用上一步所创建的圆作为原始轨迹，轮廓曲线作为轨迹进行可变扫描（图6）。第四步，进入可变扫描的草绘截面环境，这一步是整个方法成功与否的关键地，很多用户就是因为草绘中所选的参考和约束方法不当导致可变扫描的失败，所以务必看清楚下面的步骤并且能够仔细思考理清楚其中的原理。选择第一步所确定的中心基准点PNTO作为草绘参考（图7），在这一步中，很多用户不注意选择这个人参考，特别是在轮廓线的中心，刚好就是在默认的基准坐标系的时候，不少用户就直接选择了其中一个基准曲面做为参考，从而导致最终的失败，其实只需要仔细考虑一下在整个可变扫描过程中，所选择的参考是否还能够一样的存在就可以了，显然选择基准平面的话，当轨迹转一个方向后这个基准平面不再和草绘截面法向，自然也不会再有这个参考存在了。而如果系统在进入草绘环境后默认选择了其中一个基准平面作为参考，也建议用户删除然后自己选择基准点参考。通过前面所选的基准点PNTO参考创建一条竖直的中心线（图8），这条中心线是用于约束草绘的最高点的。接下来是创建截面，根据所要创建的弧面的不同，用户可以选择圆弧、圆锥曲线或样条曲线作为截面的图元，但不管用什么图元，都有几点需要注意的。首先在一般情况下，圆轨迹只是辅助用来确定截面的法向以保证扫描过程中草绘平面始终通过中心轴，因此圆轨迹的参考点一般是不会参截面的约束的，如果你不小心被自动捕捉上了，就要想清楚是否确实需要。其次，截面图元的最高点必须在中心轴上并且图元要法向于中心轴（图9），这样才能保证将来的可变扫描结果再最高点是光滑的而不是出现尖点或窝点；最后也是最容易出错的是，必须要固定草绘截面在中心轴上的最高点的高度，而最直接保险的方法当然是直接标注这一点的高度，有的用户在使用圆弧作为截面的时候，往往不注意这一点，虽然他注意到了圆弧的中心要在中心轴上，但他直接保留默认的圆弧半径标注，从而导致将来可变扫描结果曲面在最高点处不重合，形成一个螺旋形状，这一点仔细想想轮廓轨迹交点到中心轴的交点距离并不是不变的就不难明白其中的原因了。总结草绘的截面需要注意的地方如下（虽然有例外，但对新用户不妨照搬）：①草绘的参考必须选择中心基准点而非默认基准平面。②草绘的图元一个端点在外轮廓轨迹交边上，另外一个在通过中心其准点的竖直中心线上。③圆轨迹的交点一般不参与截面的约束。④必须标注草绘截面在中心轴上的端点的高度。⑤草绘的截面必须法向于通过中心基准点的竖直中心线。完成草绘的截面退出草绘环境，就可以看到这个可变扫描成功生成弧形面了（图10、图11）。前面说过这样生成的曲面和采用普通的旋转指...
