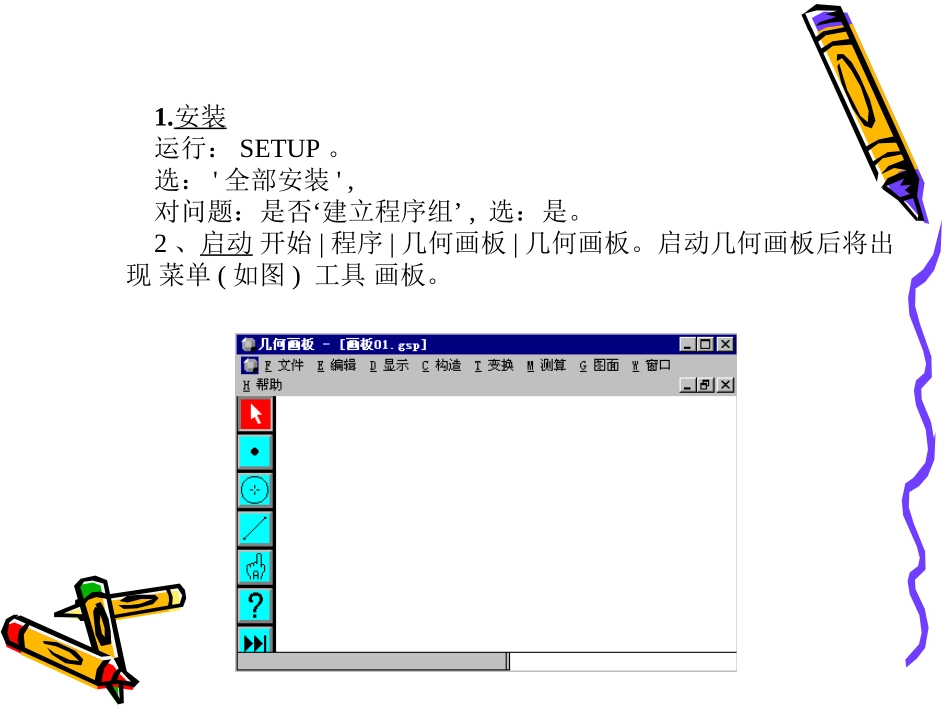

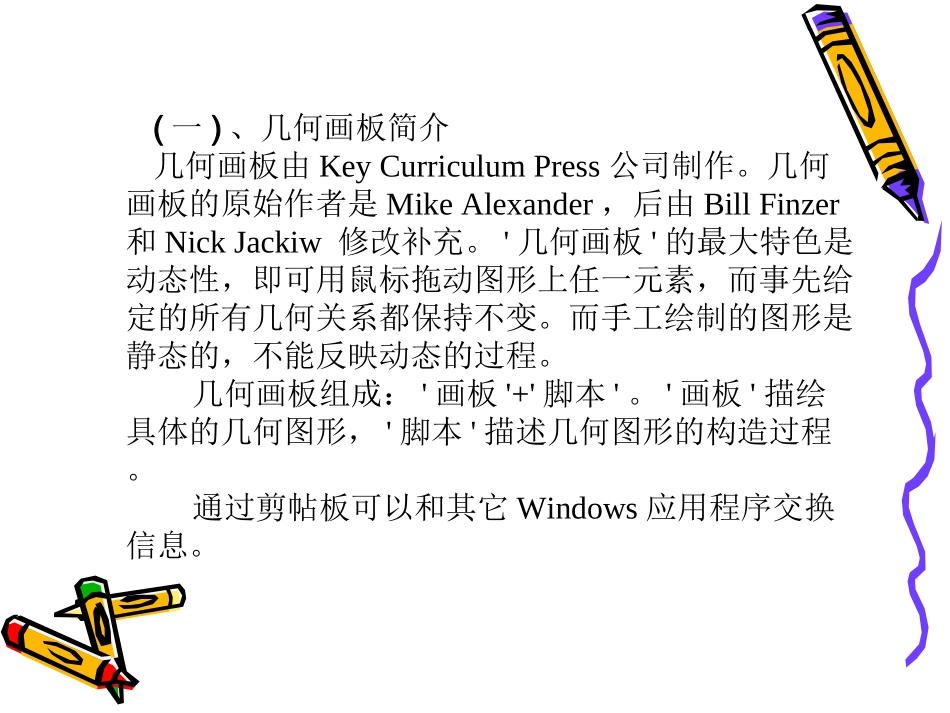

几何画板教程几何画板教程几何画板教程几何画板教程(一)、几何画板简介几何画板由KeyCurriculumPress公司制作。几何画板的原始作者是MikeAlexander，后由BillFinzer和NickJackiw修改补充。'几何画板'的最大特色是动态性，即可用鼠标拖动图形上任一元素，而事先给定的所有几何关系都保持不变。而手工绘制的图形是静态的，不能反映动态的过程。几何画板组成：'画板'+'脚本'。'画板'描绘具体的几何图形，'脚本'描述几何图形的构造过程。通过剪帖板可以和其它Windows应用程序交换信息。1.安装运行：SETUP。选：'全部安装',‘’对问题：是否建立程序组,选：是。2、启动开始|程序|几何画板|几何画板。启动几何画板后将出现菜单(如图)工具画板。1.选择几何画板的操作都是先选定，后操作。选工具(选择画点画圆画线文本对象信息脚本工具目录)单击：工具选项。选选择方式→移到选择按左键不放平移/旋转/缩放；拖曳到平移/旋转/→缩放；放选定。功能：移动选定的目标按平移/旋转/缩放方式移动。选一个目标鼠标对准画板中的目标(点、线、圆等)，指针变为横向箭头，单击。选两个以上目标法一第二个及以后，Shift+单击。选两个以上目标→法二空白处拖曳虚框；虚框中的目标被选。选角选三点：第一、第三点：角两边上的点；第二点：顶点。不选单击：空白处。从多个选中的目标中不选一个Shift+单击。选目标的父母和子女选定，编辑|选择父母/或选择子女。选所有编辑|选择所有。选画点/画圆...，编辑|选择所有点/圆...。3、删除删除目标选目标；Del键(注：同时删除子女目标)。复原一步Ctrl+Z=编辑|复原。画板变成空白画板Shift+Ctrl+Z=Shift+编辑|复原。4、显示线类型设置选定的线/轨迹为粗线/细线/虚线。应用使对象更突出。颜色设置选定的图形的颜色。应用使对象更突出。字号/字型设置选定的标注、符号、测算等文字的字号和字型。字体设置选定的标注、符号、测算等文字的字体。显示/隐藏显示/隐藏选定的目标(Ctrl+H)。显示所有隐藏显示所有的隐藏目标。显示符号显示/隐藏选定目标的符号。符号选项更改符号/符号序列。轨迹跟踪设置/消除选定目标为轨迹跟踪状态。动画根据选定的目标条件进行动画运动。参数设置角度、弧度、精确度等的设置。5、对象信息单击对象信息→？；单击对象→简单信息；双击对象→目标信息对话框。6、快捷键隐藏Ctrl+H显示符号Ctrl+K轨迹跟踪Ctrl+T当前目标可操作的内容右键。OA(一)、画基本图形1、画点选画点，单击画板上一点。2、画圆O、A选画圆，画点O，拖曳到点A。3、选线段/射线/直线选画线；按左键不放→线段/射线/直线；拖曳到线段/射线/直线；放→选中线段/射线/直线。4、画线段/射线/直线AB选线段/射线/直线；画点A，拖曳到点B。AB(二)、尺规作图(构造)1、构造目标上的点功能：一条线/一个圆/一条轨迹/一个以上目标上任取一点。操作：2、构造_、_的交点。操作：。3、构造线段的中点选线段；右键|构造|中点。4、构造线段点、点选，Ctrl+L/右键|构造|线段。5、构造__的垂直线选，6、构造线段垂直平分线选线段右键|构造|中点选线段、中点右键|构造|垂直线8、构造角__的平分线(射线)选角；右键|构造|角平分线。7、构造__的平行线选，9、构造圆(圆心O,圆上点C)选点O、点C；右键|构造|以圆心和一点画圆。10、构造圆(圆心,半径)选点O、线段；右键|构造|以圆心和半径画圆。11、构造圆上弧选圆、圆上两点[按逆时针方向第一点到第二点]；右键|构造|圆上弧12、构造过三点的弧选三点；右键|构造|过三点的弧。13、构造多边形内/圆内/扇形内/弧弦内的内部。选多边形顶点/圆弧等；构造|内部。应用此操作可构造出明显的内部区域，需要时单击内部区域，便会显示出该区域，便于人们集中注意力到该区域，有良好的教学效果。注两圆弧交界的内部：先构造这两个圆弧；选这两个圆弧；构造|内部。14、构造目标、路径上点的轨迹。选目标、路径上点[路径上的点应可控制目标，即目标的定义用到路径上的点]；右键|构造|轨迹。例、三角形ABC及其重心。[Shift+画点A、B、C；构造线段→线段AB、BC、CA；构造中点→AB、BC、CA的中点F、E、D；构造线段AE、BD、CF；构造交点G。注拖动A点，改变三角形ABC，...
