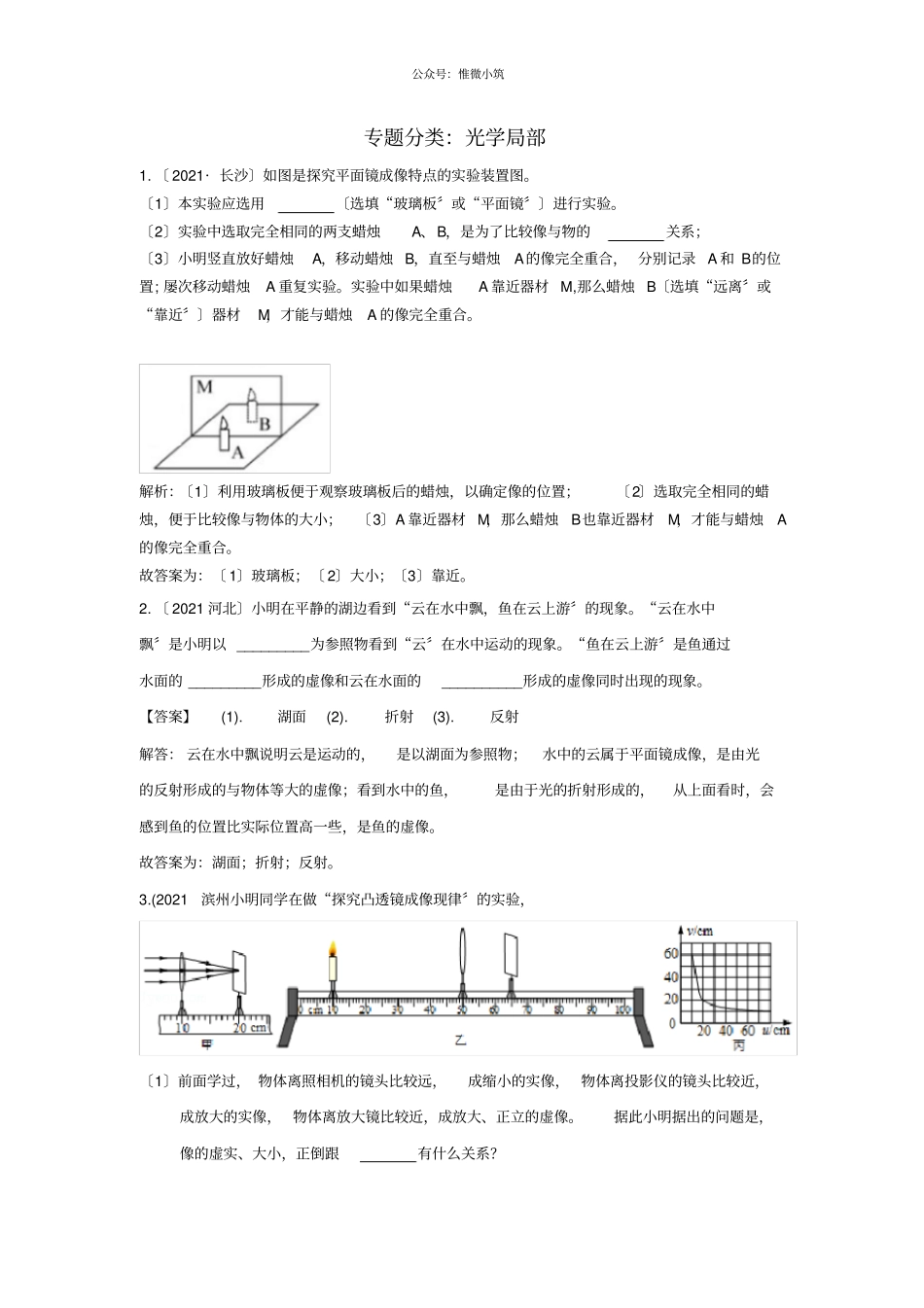

公众号：惟微小筑专题分类：光学局部1.〔2021·长沙〕如图是探究平面镜成像特点的实验装置图。〔1〕本实验应选用〔选填“玻璃板〞或“平面镜〞〕进行实验。〔2〕实验中选取完全相同的两支蜡烛A、B，是为了比较像与物的关系；〔3〕小明竖直放好蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置;屡次移动蜡烛A重复实验。实验中如果蜡烛A靠近器材M,那么蜡烛B〔选填“远离〞或“靠近〞〕器材M，才能与蜡烛A的像完全重合。解析：〔1〕利用玻璃板便于观察玻璃板后的蜡烛，以确定像的位置；〔2〕选取完全相同的蜡烛，便于比较像与物体的大小；〔3〕A靠近器材M，那么蜡烛B也靠近器材M，才能与蜡烛A的像完全重合。故答案为：〔1〕玻璃板；〔2〕大小；〔3〕靠近。2.〔2021河北〕小明在平静的湖边看到“云在水中飘，鱼在云上游〞的现象。“云在水中飘〞是小明以_________为参照物看到“云〞在水中运动的现象。“鱼在云上游〞是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象。【答案】(1).湖面(2).折射(3).反射解答：云在水中飘说明云是运动的，是以湖面为参照物；水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。故答案为：湖面；折射；反射。3.(2021滨州小明同学在做“探究凸透镜成像现律〞的实验，〔1〕前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟有什么关系？公众号：惟微小筑〔2〕如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，那么凸透镜的焦距f=cm。〔3〕小明所用实验装置如图乙所示，假设将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是〔选填“照相机〞、“放大镜〞或〞投影仪〞〕〔4〕如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐。当u＞2f时，物体移动速度〔选“大于〞、“小于“或“等于〞〕像移动的速度，当f＜u＜2f时，物体移动速度〔选填“大于〞，“小于〞或“等于〞〕像移动的速度。解析:〔1〕根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟物距有关；〔2〕由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为﹣=；〔3〕由于凸透镜的焦距是10cm，当物体在15cm处时，物距为50cm﹣10cm=40cm，物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；〔4〕如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐增大。当u＞2f时，物体移动速度大于像移动的速度，当f＜u＜2f时，物体移动速度小于像移动的速度。答案：〔1〕物距；〔2〕10.0；〔3〕照相机；〔4〕增大；大于；小于。4.〔2021?聊城〕根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。解析：图中从焦点发出的光线，经透镜后变为平行光线，因此该透镜为凸透镜，对光线起会聚作用，如以下图：公众号：惟微小筑5.〔2021潍坊〕如以下图，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。解析:要使它的传播方向变为水平向右〔即反射光线水平向右〕，那么反射光线和入射光线夹角的角平分线就是法线的位置，据此画出法线，过入射点画出法线的垂线，即平面镜的位置；因入射光线与水平方向成60°角，而反射光线是水平向右的，所以反射光线与上面的虚线平行，那么反射光线与入射光线的夹角为180°﹣60°=120°，因为反射角等于入射角，所以反射角为60°．如以下图：6.〔2021潍坊〕在探究“凸透镜成像规律〞时...
