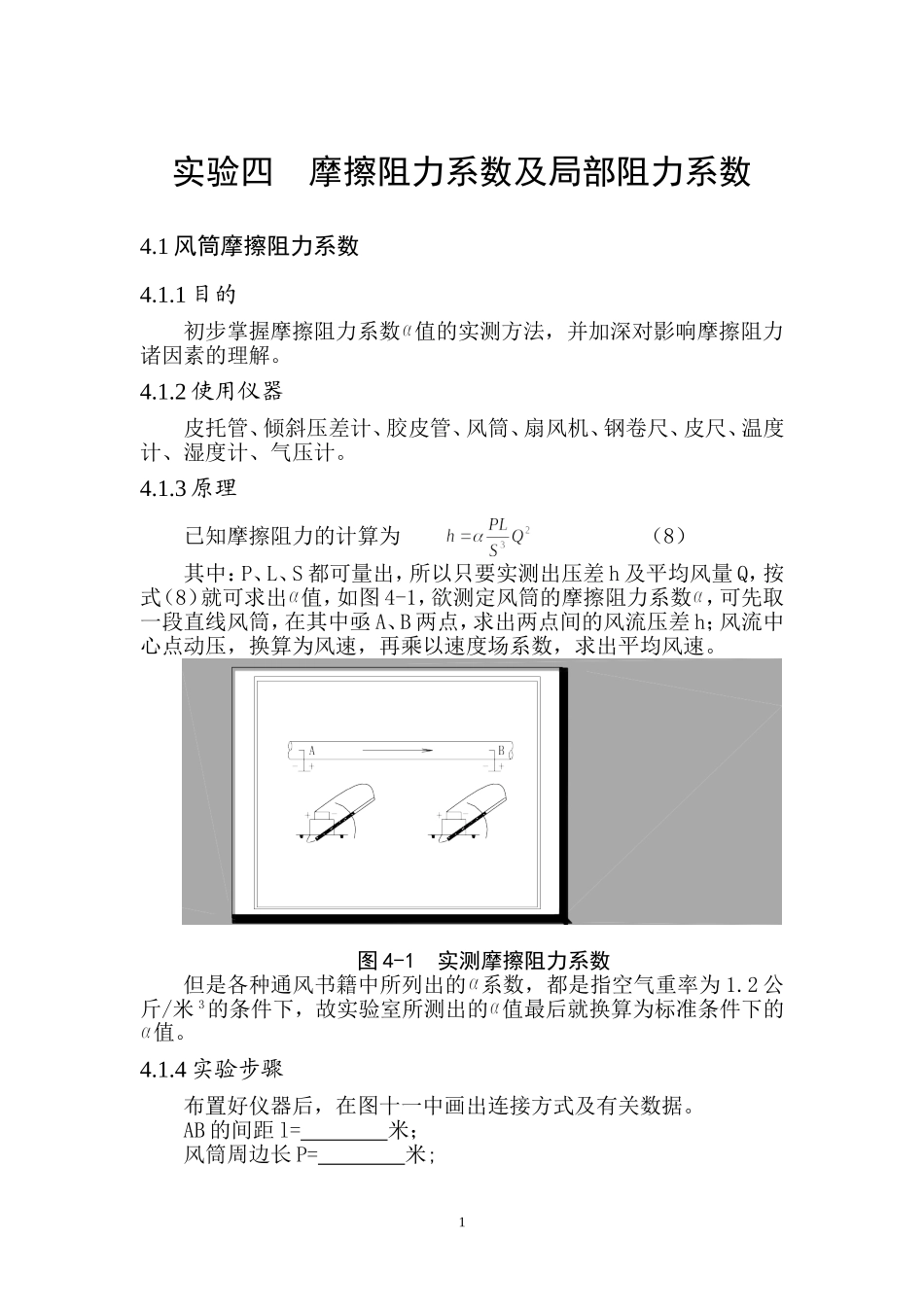

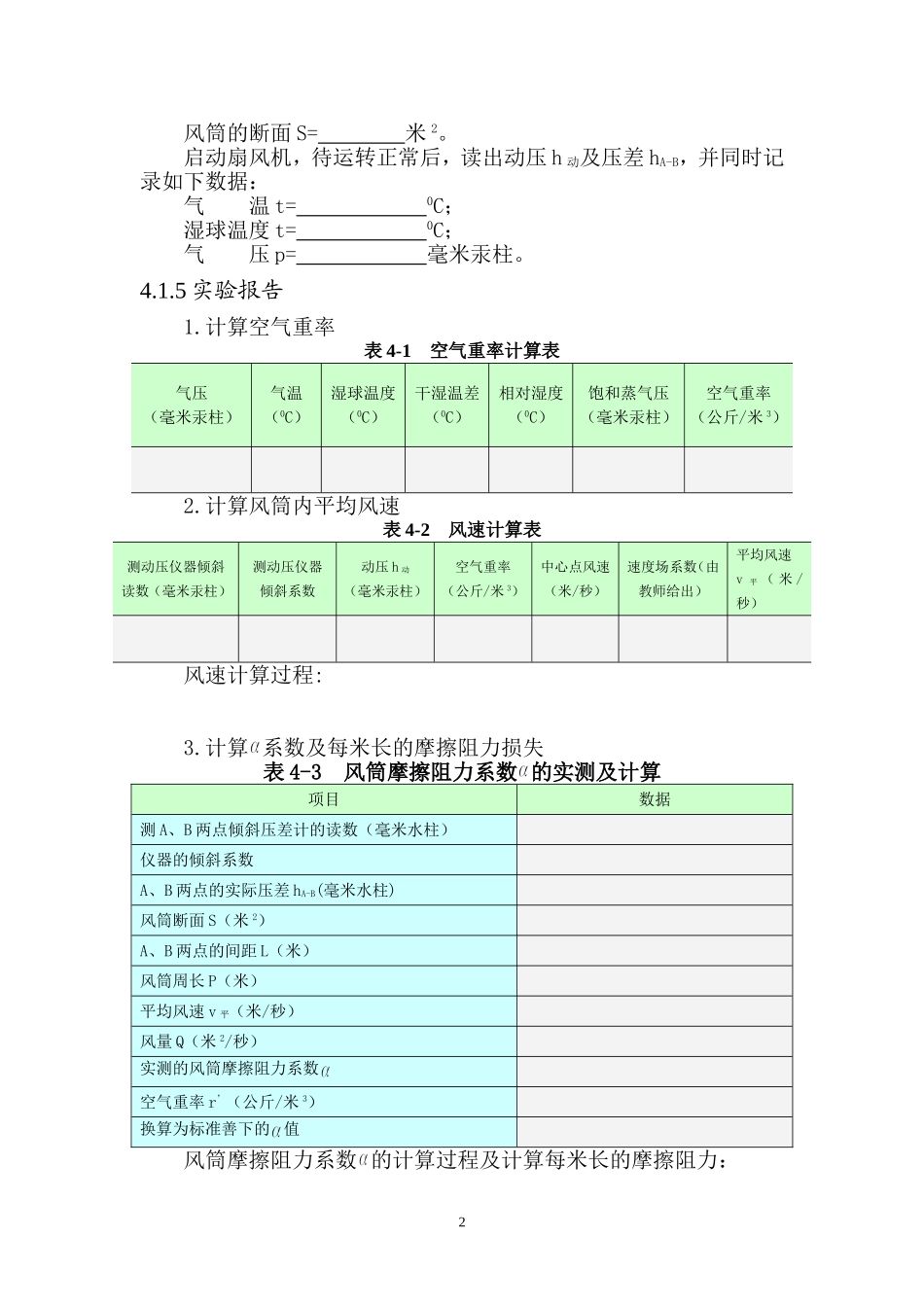

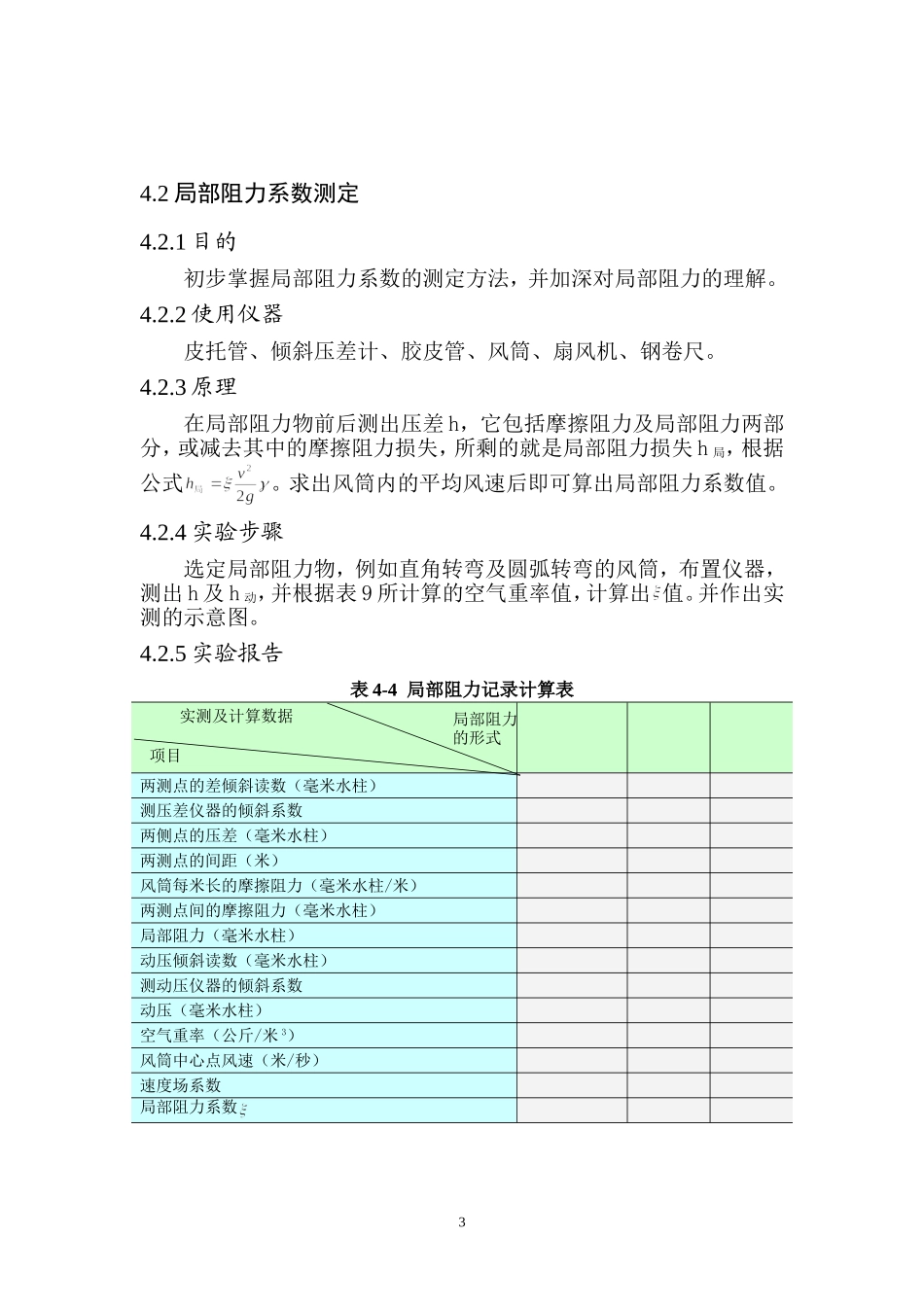

实验四摩擦阻力系数及局部阻力系数4.1风筒摩擦阻力系数4.1.1目的初步掌握摩擦阻力系数值的实测方法，并加深对影响摩擦阻力诸因素的理解。4.1.2使用仪器皮托管、倾斜压差计、胶皮管、风筒、扇风机、钢卷尺、皮尺、温度计、湿度计、气压计。4.1.3原理已知摩擦阻力的计算为（8）其中：P、L、S都可量出，所以只要实测出压差h及平均风量Q，按式（8）就可求出值，如图4-1，欲测定风筒的摩擦阻力系数，可先取一段直线风筒，在其中亟A、B两点，求出两点间的风流压差h；风流中心点动压，换算为风速，再乘以速度场系数，求出平均风速。图4-1实测摩擦阻力系数但是各种通风书籍中所列出的系数，都是指空气重率为1.2公斤/米3的条件下，故实验室所测出的值最后就换算为标准条件下的值。4.1.4实验步骤布置好仪器后，在图十一中画出连接方式及有关数据。AB的间距l=米；风筒周边长P=米;1风筒的断面S=米2。启动扇风机，待运转正常后，读出动压h动及压差hA-B，并同时记录如下数据：气温t=0C；湿球温度t=0C；气压p=毫米汞柱。4.1.5实验报告1.计算空气重率表4-1空气重率计算表气压（毫米汞柱）气温（0C）湿球温度（0C）干湿温差（0C）相对湿度（0C）饱和蒸气压（毫米汞柱）空气重率（公斤/米3）2.计算风筒内平均风速表4-2风速计算表测动压仪器倾斜读数（毫米汞柱）测动压仪器倾斜系数动压h动（毫米汞柱）空气重率（公斤/米3）中心点风速（米/秒）速度场系数（由教师给出）平均风速v平（米/秒）风速计算过程:3.计算系数及每米长的摩擦阻力损失表4-3风筒摩擦阻力系数的实测及计算项目数据测A、B两点倾斜压差计的读数（毫米水柱）仪器的倾斜系数A、B两点的实际压差hA-B(毫米水柱)风筒断面S（米2）A、B两点的间距L（米）风筒周长P（米）平均风速v平（米/秒）风量Q（米2/秒）实测的风筒摩擦阻力系数空气重率r’（公斤/米3）换算为标准善下的值风筒摩擦阻力系数的计算过程及计算每米长的摩擦阻力：24.2局部阻力系数测定4.2.1目的初步掌握局部阻力系数的测定方法，并加深对局部阻力的理解。4.2.2使用仪器皮托管、倾斜压差计、胶皮管、风筒、扇风机、钢卷尺。4.2.3原理在局部阻力物前后测出压差h，它包括摩擦阻力及局部阻力两部分，或减去其中的摩擦阻力损失，所剩的就是局部阻力损失h局，根据公式。求出风筒内的平均风速后即可算出局部阻力系数值。4.2.4实验步骤选定局部阻力物，例如直角转弯及圆弧转弯的风筒，布置仪器，测出h及h动，并根据表9所计算的空气重率值，计算出值。并作出实测的示意图。4.2.5实验报告表4-4局部阻力记录计算表两测点的差倾斜读数（毫米水柱）测压差仪器的倾斜系数两侧点的压差（毫米水柱）两测点的间距（米）风筒每米长的摩擦阻力（毫米水柱/米）两测点间的摩擦阻力（毫米水柱）局部阻力（毫米水柱）动压倾斜读数（毫米水柱）测动压仪器的倾斜系数动压（毫米水柱）空气重率（公斤/米3）风筒中心点风速（米/秒）速度场系数局部阻力系数3项目实测及计算数据局部阻力的形式示意图局部阻力系数计算过程：4
