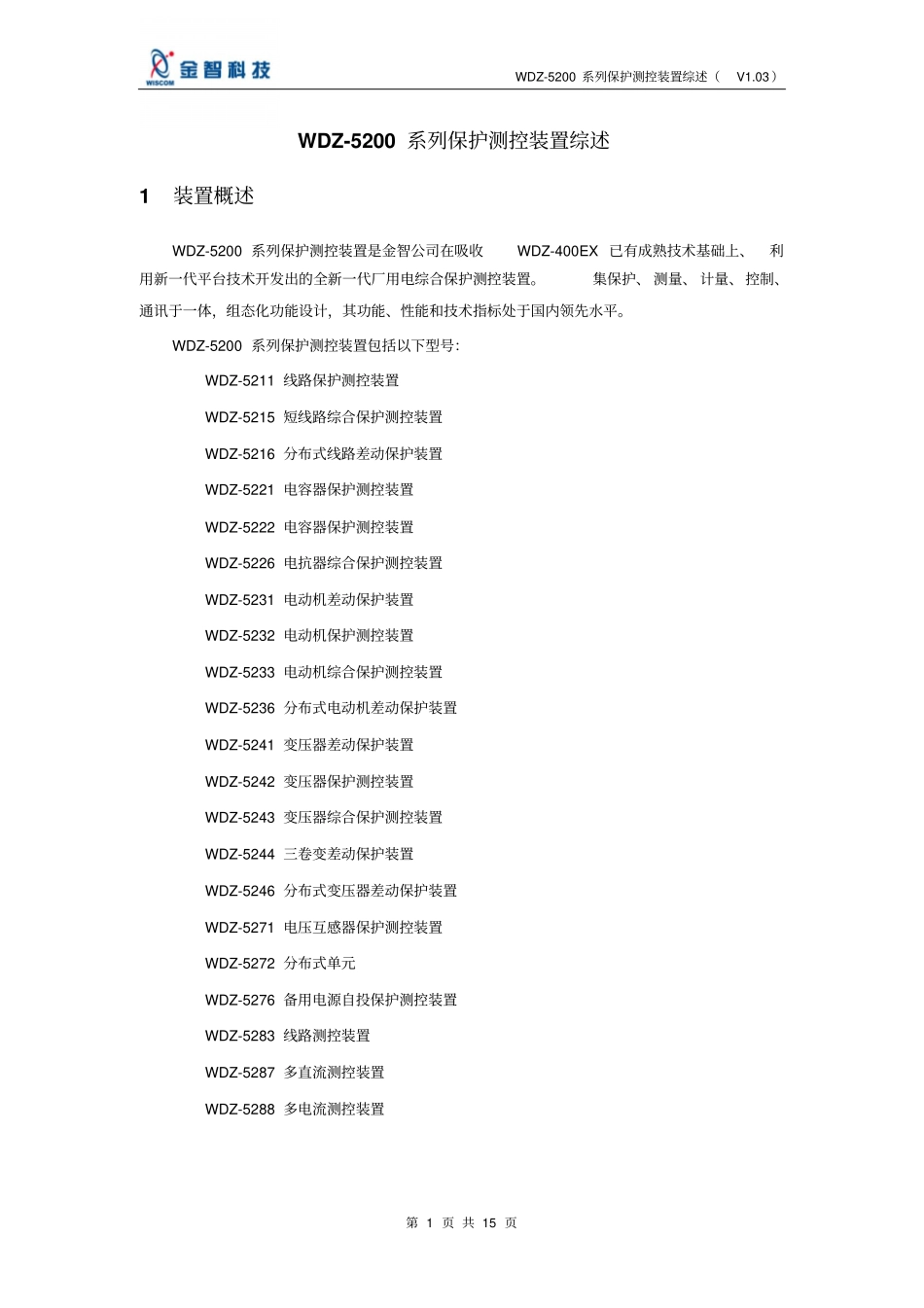

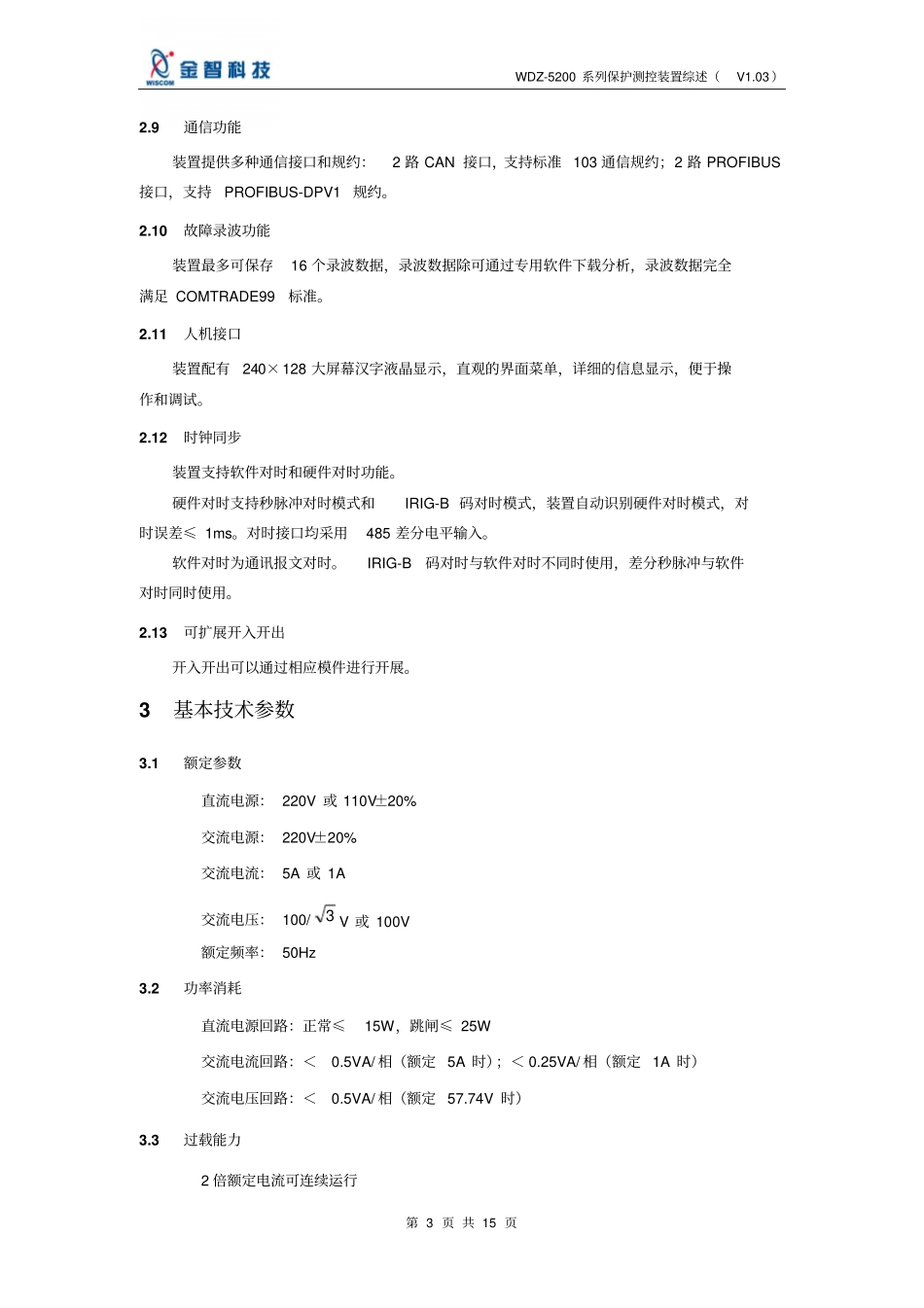

WDZ-5200系列保护测控装置综述（V1.03）第1页共15页WDZ-5200系列保护测控装置综述1装置概述WDZ-5200系列保护测控装置是金智公司在吸收WDZ-400EX已有成熟技术基础上、利用新一代平台技术开发出的全新一代厂用电综合保护测控装置。集保护、测量、计量、控制、通讯于一体，组态化功能设计，其功能、性能和技术指标处于国内领先水平。WDZ-5200系列保护测控装置包括以下型号：WDZ-5211线路保护测控装置WDZ-5215短线路综合保护测控装置WDZ-5216分布式线路差动保护装置WDZ-5221电容器保护测控装置WDZ-5222电容器保护测控装置WDZ-5226电抗器综合保护测控装置WDZ-5231电动机差动保护装置WDZ-5232电动机保护测控装置WDZ-5233电动机综合保护测控装置WDZ-5236分布式电动机差动保护装置WDZ-5241变压器差动保护装置WDZ-5242变压器保护测控装置WDZ-5243变压器综合保护测控装置WDZ-5244三卷变差动保护装置WDZ-5246分布式变压器差动保护装置WDZ-5271电压互感器保护测控装置WDZ-5272分布式单元WDZ-5276备用电源自投保护测控装置WDZ-5283线路测控装置WDZ-5287多直流测控装置WDZ-5288多电流测控装置WDZ-5200系列保护测控装置综述（V1.03）第2页共15页2装置特点WDZ-5200系列保护测控装置在充分总结WDZ-400EX系列厂用电保护测控装置应用的基础上，借助新一代硬件、软件技术推出的全新一代产品。2.1功能齐全WDZ-5200系列保护测控装置按照对象进行设计，集保护、测量、计量、控制、通讯于一体，同时支持发电厂电气自动化所需要的各种高级应用功能。2.2先进的硬件装置采用最新型DSP硬件平台，高精度并行AD采样芯片，专用网络芯片，具备强大的数据处理、通讯能力。装置所有模件包括电源模件、开入模件、开出模件、操作板模件、CPU模件、模拟量模件、通讯模件、电能板模件、非电量板模件等全部采用模块化设计思想，可靠性高，通用性强。2.3高可靠差动算法采用CT饱和判据和高低值动作区相结合的差动保护算法，可以保证区外故障时不误动，区内故障时可靠快速动作，有效解决差动保护两侧CT距离不一致和距离远的问题。2.4独特的零序保护算法采用零序过流和相电流制动零序电流相结合的算法，保证使用外接零序CT时的灵敏度，自产零序时不平衡电流不误动。2.5长距离光纤差动对于距离较远的线路、电动机、变压器差动保护，对侧CT由于二次负载大，导致伏安特性异常。WDZ-5200提供对侧电流采集装置，通过光纤将对侧电流送至本侧装置，提高差动保护的可靠性。2.6组态化设计灵活的组态化设计，装置保护、控制等功能可以通过图形化编辑，满足用户个性化需求，现场应用灵活方便。2.7专用电能芯片内嵌智能电度表，采用专用电能芯片，可以进行有功电能、无功电能、正向电能、反向电能的计算，有功电能脉冲、无功电能脉冲的输出，精度达到0.5级。2.8抗干扰性能装置采用全封闭背插式结构，内部强弱电隔离，加以精心设计的抗干扰电路，使装置的抗电磁干扰能力、抗震能力大大提高，全面满足各种EMC试验要求。WDZ-5200系列保护测控装置综述（V1.03）第3页共15页2.9通信功能装置提供多种通信接口和规约：2路CAN接口，支持标准103通信规约；2路PROFIBUS接口，支持PROFIBUS-DPV1规约。2.10故障录波功能装置最多可保存16个录波数据，录波数据除可通过专用软件下载分析，录波数据完全满足COMTRADE99标准。2.11人机接口装置配有240×128大屏幕汉字液晶显示，直观的界面菜单，详细的信息显示，便于操作和调试。2.12时钟同步装置支持软件对时和硬件对时功能。硬件对时支持秒脉冲对时模式和IRIG-B码对时模式，装置自动识别硬件对时模式，对时误差≤1ms。对时接口均采用485差分电平输入。软件对时为通讯报文对时。IRIG-B码对时与软件对时不同时使用，差分秒脉冲与软件对时同时使用。2.13可扩展开入开出开入开出可以通过相应模件进行开展。3基本技术参数3.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz3.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5VA/相（额定5A时）；＜0.25VA/相（额定1A时）交流电压回路：＜0.5VA/相（额定57.74V时）3.3过载能力2倍额定...
