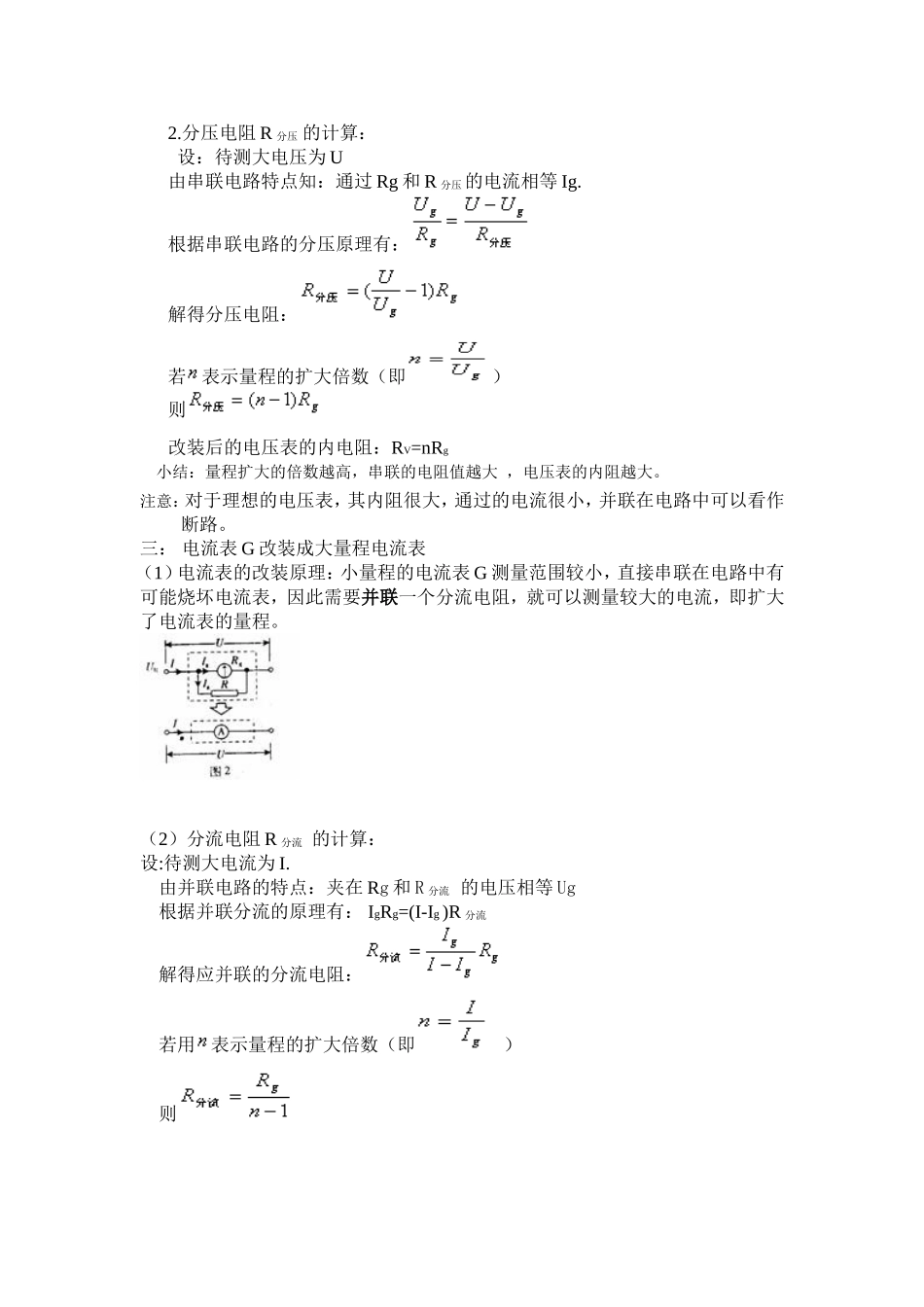

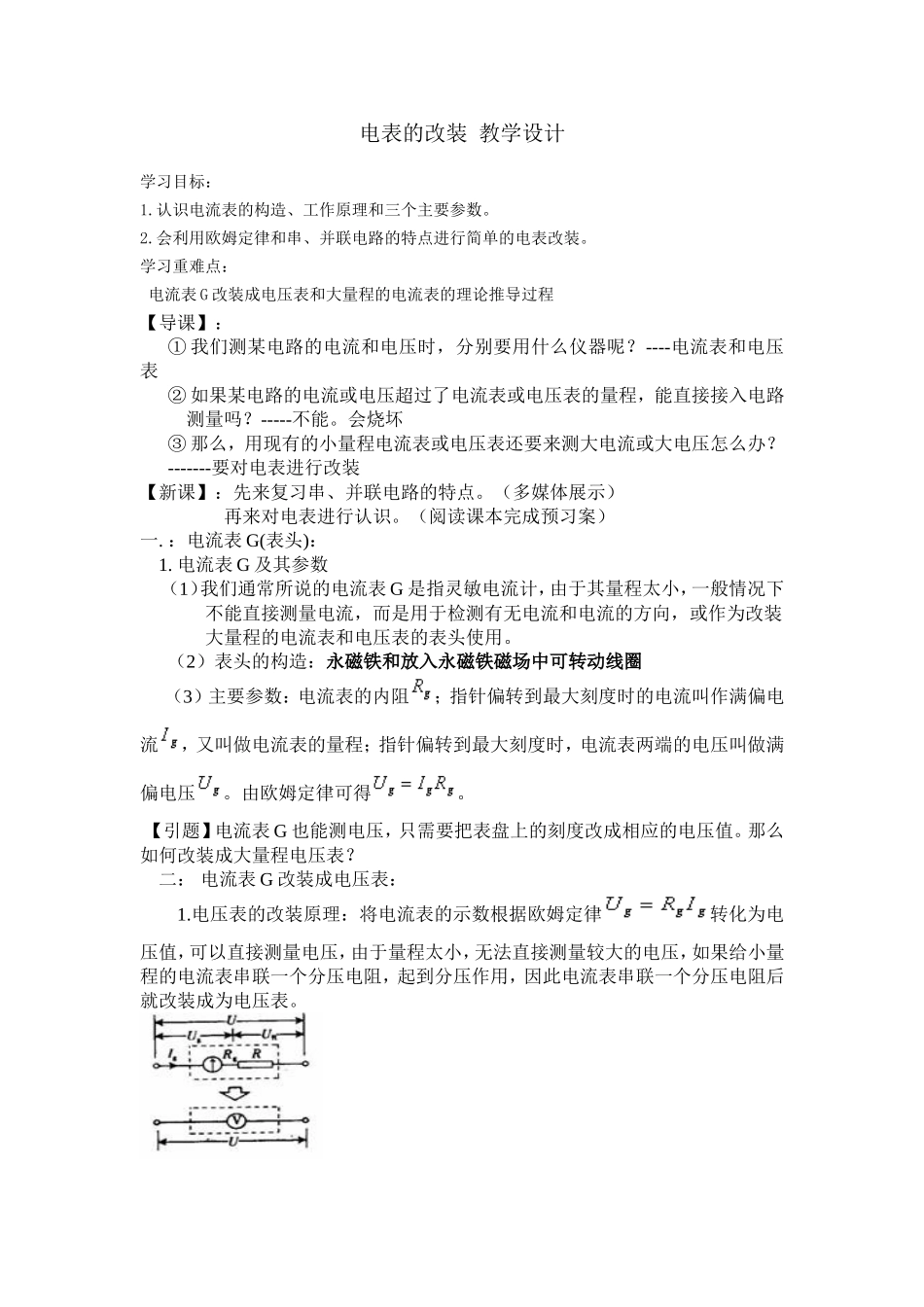

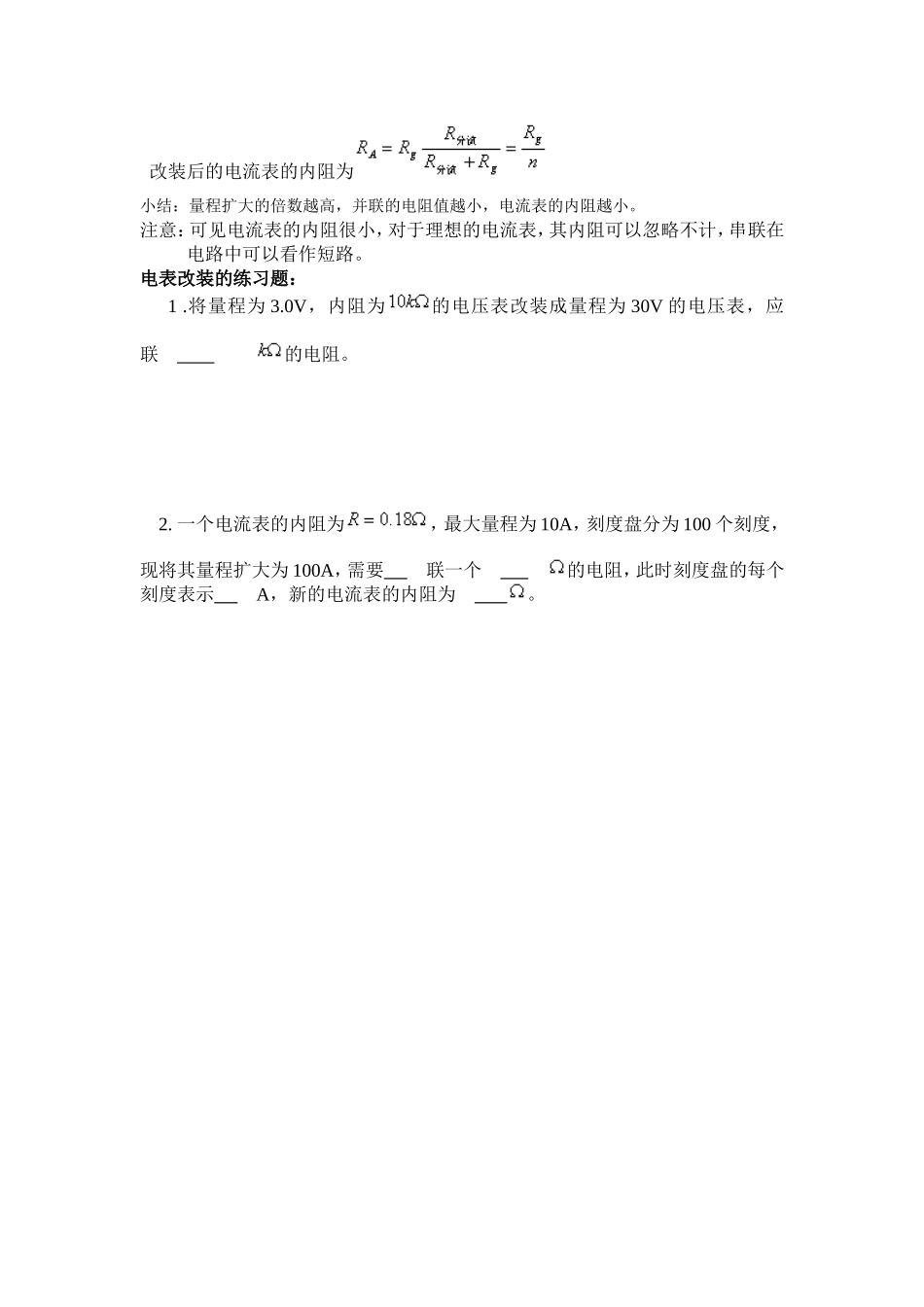

电表的改装教学设计学习目标:1.认识电流表的构造、工作原理和三个主要参数。2.会利用欧姆定律和串、并联电路的特点进行简单的电表改装。学习重难点:电流表G改装成电压表和大量程的电流表的理论推导过程【导课】:①我们测某电路的电流和电压时,分别要用什么仪器呢?----电流表和电压表②如果某电路的电流或电压超过了电流表或电压表的量程,能直接接入电路测量吗?-----不能。会烧坏③那么,用现有的小量程电流表或电压表还要来测大电流或大电压怎么办?-------要对电表进行改装【新课】:先来复习串、并联电路的特点。(多媒体展示)再来对电表进行认识。(阅读课本完成预习案)一.:电流表G(表头):1.电流表G及其参数(1)我们通常所说的电流表G是指灵敏电流计,由于其量程太小,一般情况下不能直接测量电流,而是用于检测有无电流和电流的方向,或作为改装大量程的电流表和电压表的表头使用。(2)表头的构造:永磁铁和放入永磁铁磁场中可转动线圈(3)主要参数:电流表的内阻;指针偏转到最大刻度时的电流叫作满偏电流,又叫做电流表的量程;指针偏转到最大刻度时,电流表两端的电压叫做满偏电压。由欧姆定律可得。【引题】电流表G也能测电压,只需要把表盘上的刻度改成相应的电压值。那么如何改装成大量程电压表?二:电流表G改装成电压表:1.电压表的改装原理:将电流表的示数根据欧姆定律转化为电压值,可以直接测量电压,由于量程太小,无法直接测量较大的电压,如果给小量程的电流表串联一个分压电阻,起到分压作用,因此电流表串联一个分压电阻后就改装成为电压表。2.分压电阻R分压的计算:设:待测大电压为U由串联电路特点知:通过Rg和R分压的电流相等Ig.根据串联电路的分压原理有:解得分压电阻:若表示量程的扩大倍数(即)则改装后的电压表的内电阻:RV=nRg小结:量程扩大的倍数越高,串联的电阻值越大,电压表的内阻越大。注意:对于理想的电压表,其内阻很大,通过的电流很小,并联在电路中可以看作断路。三:电流表G改装成大量程电流表(1)电流表的改装原理:小量程的电流表G测量范围较小,直接串联在电路中有可能烧坏电流表,因此需要并联一个分流电阻,就可以测量较大的电流,即扩大了电流表的量程。(2)分流电阻R分流的计算:设:待测大电流为I.由并联电路的特点:夹在Rg和R分流的电压相等Ug根据并联分流的原理有:IgRg=(I-Ig)R分流解得应并联的分流电阻:若用表示量程的扩大倍数(即)则改装后的电流表的内阻为小结:量程扩大的倍数越高,并联的电阻值越小,电流表的内阻越小。注意:可见电流表的内阻很小,对于理想的电流表,其内阻可以忽略不计,串联在电路中可以看作短路。电表改装的练习题:1.将量程为3.0V,内阻为的电压表改装成量程为30V的电压表,应联的电阻。2.一个电流表的内阻为,最大量程为10A,刻度盘分为100个刻度,现将其量程扩大为100A,需要联一个的电阻,此时刻度盘的每个刻度表示A,新的电流表的内阻为。
