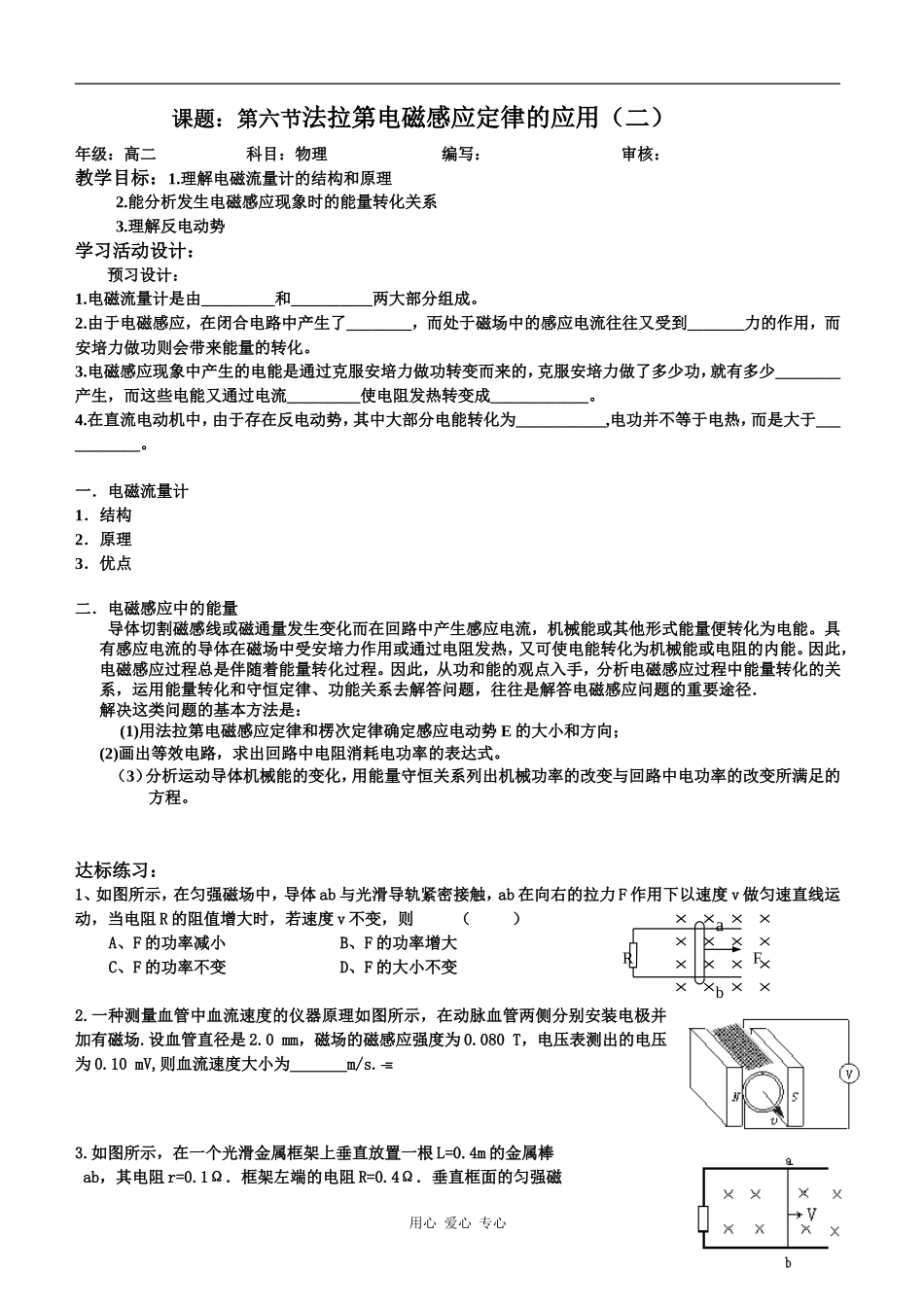

课题：第六节法拉第电磁感应定律的应用（二）年级：高二科目：物理编写：审核：教学目标：1.理解电磁流量计的结构和原理2.能分析发生电磁感应现象时的能量转化关系3.理解反电动势学习活动设计：预习设计：1.电磁流量计是由_________和__________两大部分组成。2.由于电磁感应，在闭合电路中产生了________，而处于磁场中的感应电流往往又受到_______力的作用，而安培力做功则会带来能量的转化。3.电磁感应现象中产生的电能是通过克服安培力做功转变而来的，克服安培力做了多少功，就有多少________产生，而这些电能又通过电流_________使电阻发热转变成____________。4.在直流电动机中，由于存在反电动势，其中大部分电能转化为___________,电功并不等于电热，而是大于___________。一．电磁流量计1．结构2．原理3．优点二．电磁感应中的能量导体切割磁感线或磁通量发生变化而在回路中产生感应电流，机械能或其他形式能量便转化为电能。具有感应电流的导体在磁场中受安培力作用或通过电阻发热，又可使电能转化为机械能或电阻的内能。因此，电磁感应过程总是伴随着能量转化过程。因此，从功和能的观点入手，分析电磁感应过程中能量转化的关系，运用能量转化和守恒定律、功能关系去解答问题，往往是解答电磁感应问题的重要途径．解决这类问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律确定感应电动势E的大小和方向；(2)画出等效电路，求出回路中电阻消耗电功率的表达式。（3）分析运动导体机械能的变化，用能量守恒关系列出机械功率的改变与回路中电功率的改变所满足的方程。达标练习：1、如图所示，在匀强磁场中，导体ab与光滑导轨紧密接触，ab在向右的拉力F作用下以速度v做匀速直线运动，当电阻R的阻值增大时，若速度v不变，则（）A、F的功率减小B、F的功率增大C、F的功率不变D、F的大小不变2.一种测量血管中血流速度的仪器原理如图所示，在动脉血管两侧分别安装电极并加有磁场.设血管直径是2.0mm，磁场的磁感应强度为0.080T，电压表测出的电压为0.10mV,则血流速度大小为_______m/s.3.如图所示，在一个光滑金属框架上垂直放置一根L=0.4m的金属棒ab，其电阻r=0.1Ω．框架左端的电阻R=0.4Ω．垂直框面的匀强磁用心爱心专心RabF场的磁感强度B=0.1T．当用外力使棒ab以速度v=5m／s右移时，ab棒中产生的感应电动势E=__，通过ab棒的电流I=__，ab棒两端的电势差Uab=_，在电阻R上消耗的功率PR=W，在ab棒上消耗的发热功率Pr=_W，切割运动中产生的电功率P=__W。4．如图环形线圈内存在着有理想边界的匀强磁场，线圈两端与水平放置的一对平行金属板相连。当磁场的磁感应强度以ΔB/Δt的变化率均匀增加时，有一质量为m的带电粒子恰能静止在平行金属板间。若已知线圈所围面积为S，匝数为n，则质点所带电荷的是正电还是负电？电量为多少？5、如图所示，匀强磁场的磁感应强度B为1T，光滑导轨宽2m，电阻不计。L1、L2分别是“6V12W”、“6V6W”的灯泡，导体棒ab的电阻为1Ω，其他导体的电阻不计。那么ab棒以多大的速向右运动，才能使两灯正常发光？此时使ab棒运动的外力F的功率为多大？6.如图所示，AB、CD是两根足够长的固定平行金属导轨，两导轨之间的距离为L，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B，在导轨的AC端连接有一个阻值为R的电阻，一根垂直于导轨放置的金属棒ab，质量为m，从静止开始沿导轨下滑，求ab的最大速度为多少？（已知ab与导轨间的滑动摩擦因数为μ，导轨和金属棒的电阻均不计）7．如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距lm，导轨平面与水平面成θ=37角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．(1)求金属棒沿导轨由静止开始下滑时的加速度大小；(2)当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；(3)在上问中，若R＝2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向．(g=10m／s2，sin37＝0.6，cos37＝0.8)用心爱心专心abL11111...
