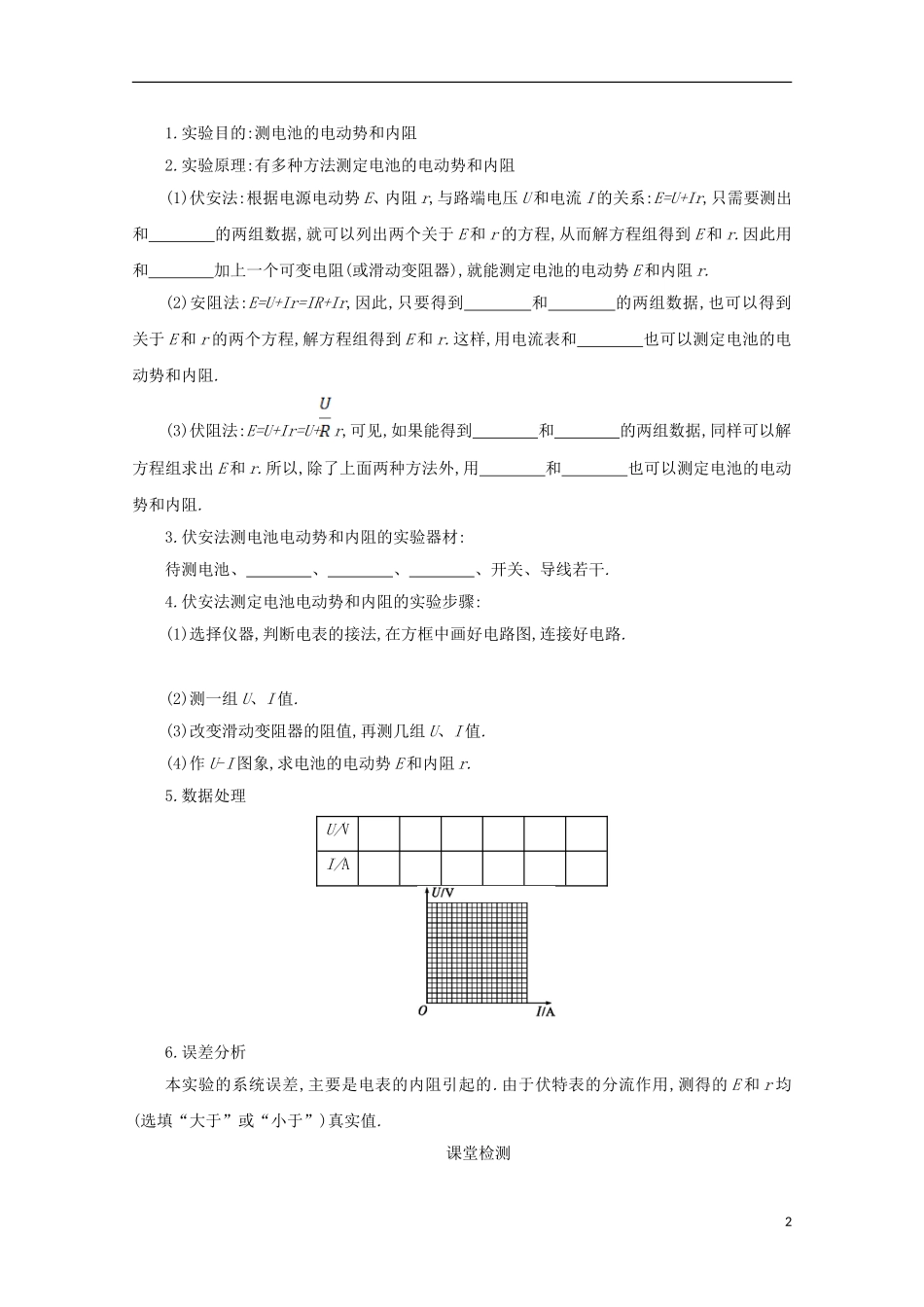

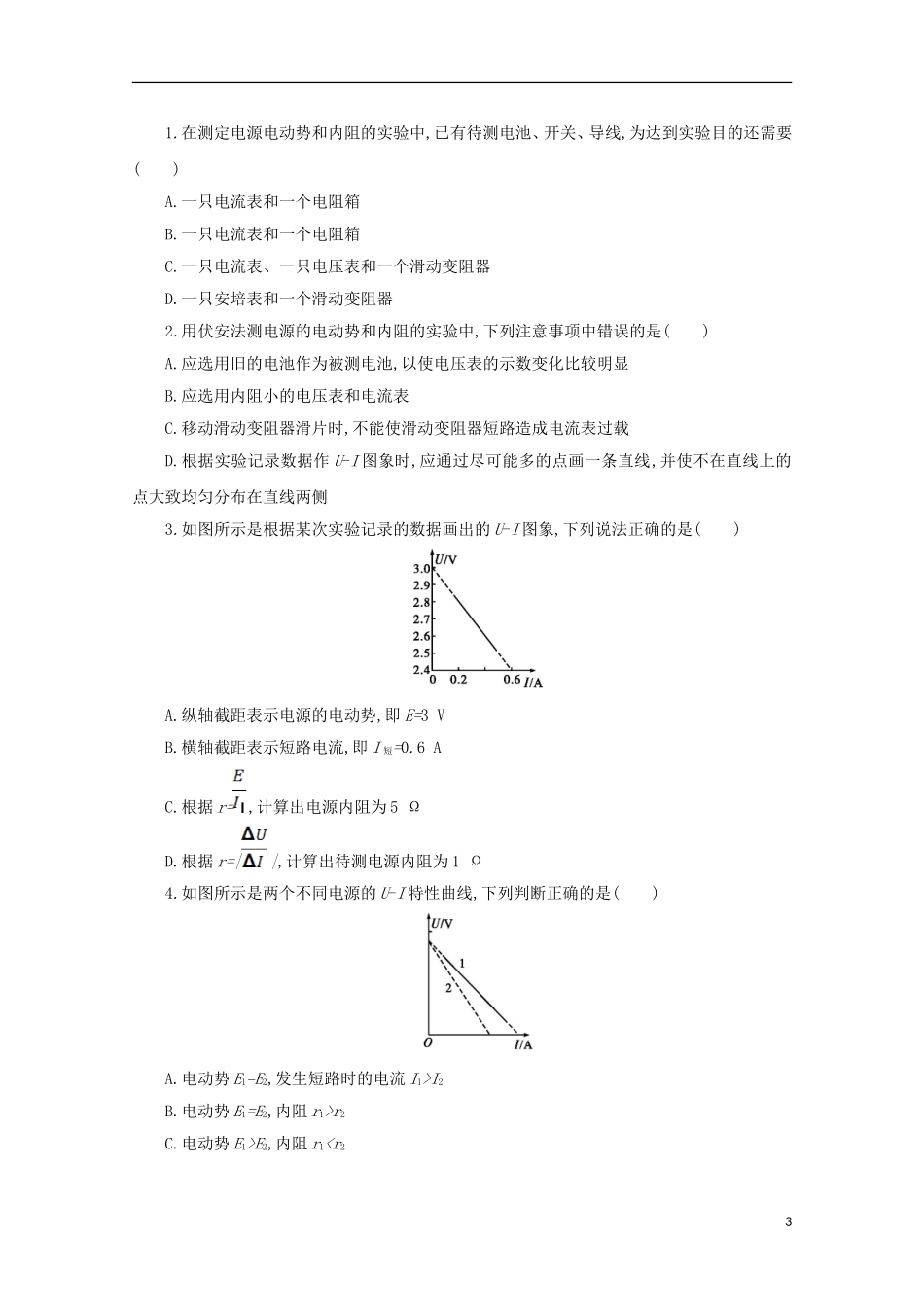

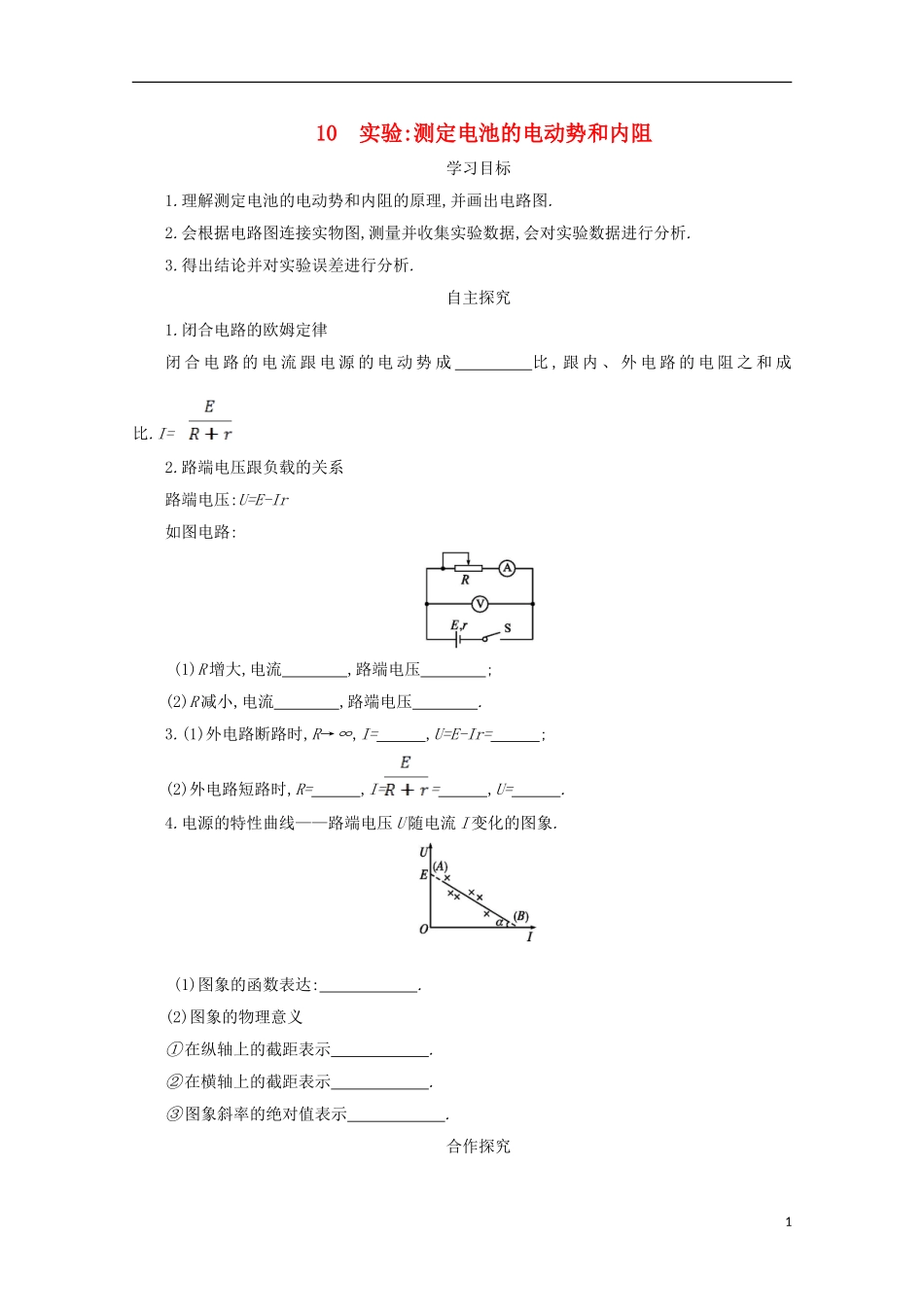

10实验:测定电池的电动势和内阻学习目标1.理解测定电池的电动势和内阻的原理,并画出电路图.2.会根据电路图连接实物图,测量并收集实验数据,会对实验数据进行分析.3.得出结论并对实验误差进行分析.自主探究1.闭合电路的欧姆定律闭合电路的电流跟电源的电动势成比,跟内、外电路的电阻之和成比.I=2.路端电压跟负载的关系路端电压:U=E-Ir如图电路:(1)R增大,电流,路端电压;(2)R减小,电流,路端电压.3.(1)外电路断路时,R→∞,I=,U=E-Ir=;(2)外电路短路时,R=,I==,U=.4.电源的特性曲线——路端电压U随电流I变化的图象.(1)图象的函数表达:.(2)图象的物理意义①在纵轴上的截距表示.②在横轴上的截距表示.③图象斜率的绝对值表示.合作探究11.实验目的:测电池的电动势和内阻2.实验原理:有多种方法测定电池的电动势和内阻(1)伏安法:根据电源电动势E、内阻r,与路端电压U和电流I的关系:E=U+Ir,只需要测出和的两组数据,就可以列出两个关于E和r的方程,从而解方程组得到E和r.因此用和加上一个可变电阻(或滑动变阻器),就能测定电池的电动势E和内阻r.(2)安阻法:E=U+Ir=IR+Ir,因此,只要得到和的两组数据,也可以得到关于E和r的两个方程,解方程组得到E和r.这样,用电流表和也可以测定电池的电动势和内阻.(3)伏阻法:E=U+Ir=U+r,可见,如果能得到和的两组数据,同样可以解方程组求出E和r.所以,除了上面两种方法外,用和也可以测定电池的电动势和内阻.3.伏安法测电池电动势和内阻的实验器材:待测电池、、、、开关、导线若干.4.伏安法测定电池电动势和内阻的实验步骤:(1)选择仪器,判断电表的接法,在方框中画好电路图,连接好电路.(2)测一组U、I值.(3)改变滑动变阻器的阻值,再测几组U、I值.(4)作U-I图象,求电池的电动势E和内阻r.5.数据处理U/VI/A6.误差分析本实验的系统误差,主要是电表的内阻引起的.由于伏特表的分流作用,测得的E和r均(选填“大于”或“小于”)真实值.课堂检测21.在测定电源电动势和内阻的实验中,已有待测电池、开关、导线,为达到实验目的还需要()A.一只电流表和一个电阻箱B.一只电流表和一个电阻箱C.一只电流表、一只电压表和一个滑动变阻器D.一只安培表和一个滑动变阻器2.用伏安法测电源的电动势和内阻的实验中,下列注意事项中错误的是()A.应选用旧的电池作为被测电池,以使电压表的示数变化比较明显B.应选用内阻小的电压表和电流表C.移动滑动变阻器滑片时,不能使滑动变阻器短路造成电流表过载D.根据实验记录数据作U-I图象时,应通过尽可能多的点画一条直线,并使不在直线上的点大致均匀分布在直线两侧3.如图所示是根据某次实验记录的数据画出的U-I图象,下列说法正确的是()A.纵轴截距表示电源的电动势,即E=3VB.横轴截距表示短路电流,即I短=0.6AC.根据r=,计算出电源内阻为5ΩD.根据r=||,计算出待测电源内阻为1Ω4.如图所示是两个不同电源的U-I特性曲线,下列判断正确的是()A.电动势E1=E2,发生短路时的电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1>E2,内阻r1
