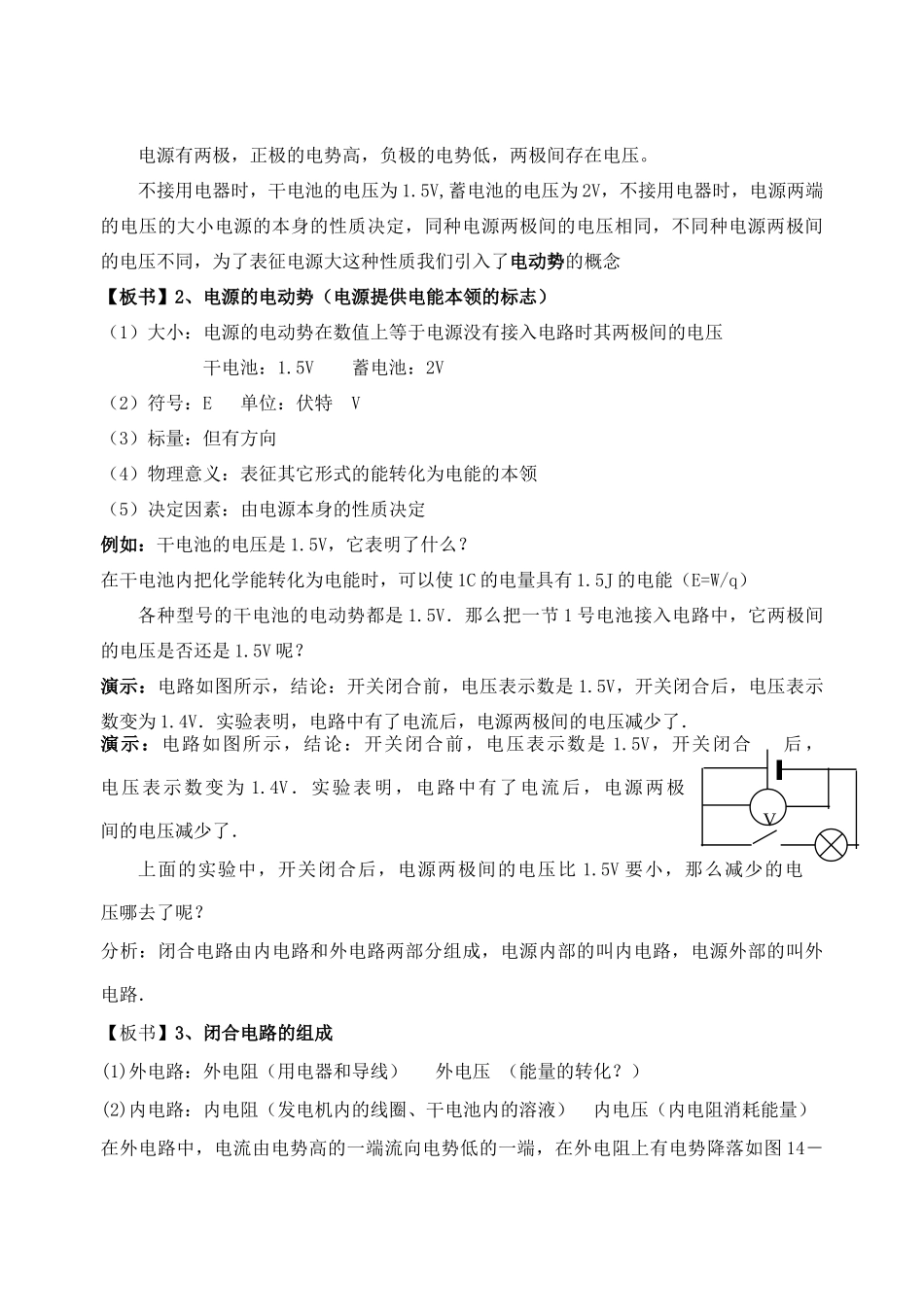

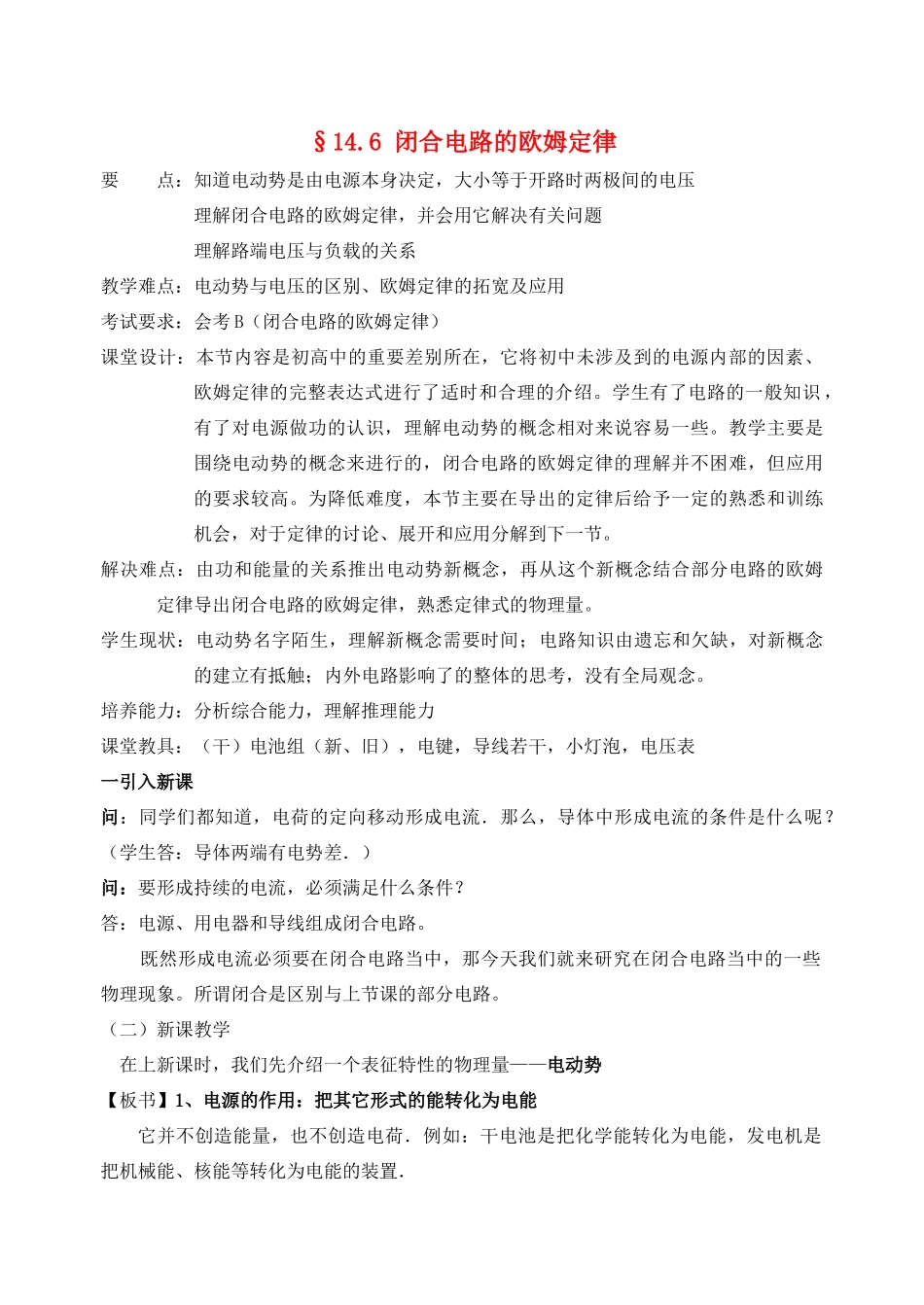

§14.6闭合电路的欧姆定律要点:知道电动势是由电源本身决定,大小等于开路时两极间的电压理解闭合电路的欧姆定律,并会用它解决有关问题理解路端电压与负载的关系教学难点:电动势与电压的区别、欧姆定律的拓宽及应用考试要求:会考B(闭合电路的欧姆定律)课堂设计:本节内容是初高中的重要差别所在,它将初中未涉及到的电源内部的因素、欧姆定律的完整表达式进行了适时和合理的介绍。学生有了电路的一般知识,有了对电源做功的认识,理解电动势的概念相对来说容易一些。教学主要是围绕电动势的概念来进行的,闭合电路的欧姆定律的理解并不困难,但应用的要求较高。为降低难度,本节主要在导出的定律后给予一定的熟悉和训练机会,对于定律的讨论、展开和应用分解到下一节。解决难点:由功和能量的关系推出电动势新概念,再从这个新概念结合部分电路的欧姆定律导出闭合电路的欧姆定律,熟悉定律式的物理量。学生现状:电动势名字陌生,理解新概念需要时间;电路知识由遗忘和欠缺,对新概念的建立有抵触;内外电路影响了的整体的思考,没有全局观念。培养能力:分析综合能力,理解推理能力课堂教具:(干)电池组(新、旧),电键,导线若干,小灯泡,电压表一引入新课问:同学们都知道,电荷的定向移动形成电流.那么,导体中形成电流的条件是什么呢?(学生答:导体两端有电势差.)问:要形成持续的电流,必须满足什么条件?答:电源、用电器和导线组成闭合电路。既然形成电流必须要在闭合电路当中,那今天我们就来研究在闭合电路当中的一些物理现象。所谓闭合是区别与上节课的部分电路。(二)新课教学在上新课时,我们先介绍一个表征特性的物理量——电动势【板书】1、电源的作用:把其它形式的能转化为电能它并不创造能量,也不创造电荷.例如:干电池是把化学能转化为电能,发电机是把机械能、核能等转化为电能的装置.V电源有两极,正极的电势高,负极的电势低,两极间存在电压。不接用电器时,干电池的电压为1.5V,蓄电池的电压为2V,不接用电器时,电源两端的电压的大小电源的本身的性质决定,同种电源两极间的电压相同,不同种电源两极间的电压不同,为了表征电源大这种性质我们引入了电动势的概念【板书】2、电源的电动势(电源提供电能本领的标志)(1)大小:电源的电动势在数值上等于电源没有接入电路时其两极间的电压干电池:1.5V蓄电池:2V(2)符号:E单位:伏特V(3)标量:但有方向(4)物理意义:表征其它形式的能转化为电能的本领(5)决定因素:由电源本身的性质决定例如:干电池的电压是1.5V,它表明了什么?在干电池内把化学能转化为电能时,可以使1C的电量具有1.5J的电能(E=W/q)各种型号的干电池的电动势都是1.5V.那么把一节1号电池接入电路中,它两极间的电压是否还是1.5V呢?演示:电路如图所示,结论:开关闭合前,电压表示数是1.5V,开关闭合后,电压表示数变为1.4V.实验表明,电路中有了电流后,电源两极间的电压减少了.演示:电路如图所示,结论:开关闭合前,电压表示数是1.5V,开关闭合后,电压表示数变为1.4V.实验表明,电路中有了电流后,电源两极间的电压减少了.上面的实验中,开关闭合后,电源两极间的电压比1.5V要小,那么减少的电压哪去了呢?分析:闭合电路由内电路和外电路两部分组成,电源内部的叫内电路,电源外部的叫外电路.【板书】3、闭合电路的组成(1)外电路:外电阻(用电器和导线)外电压(能量的转化?)(2)内电路:内电阻(发电机内的线圈、干电池内的溶液)内电压(内电阻消耗能量)在外电路中,电流由电势高的一端流向电势低的一端,在外电阻上有电势降落如图14-12同时在内电路上也有内电势的降落,介绍图14-13在误差许可的范围内,内、外电压之和等于电源电动势.(3)大小关系:E=U内+U外U外=IR;U内=Ir(课本P60图12—6)所以E=IR+Ir即I=E/(R+r)类比(课本P160图14-14)电路中有电流流过时,不但在外电阻上有电势的降落,在内电阻上也有电势的降落好比儿童做滑梯,内、外电阻两端的电势差(电压)就象儿童滑梯两端的高度差;电源就象升降机,升降机举起的高度就象电源的电动势。【板书】4、闭合电路欧姆定律(...
