事故保安电源系统安装作业指导书教材VIP免费

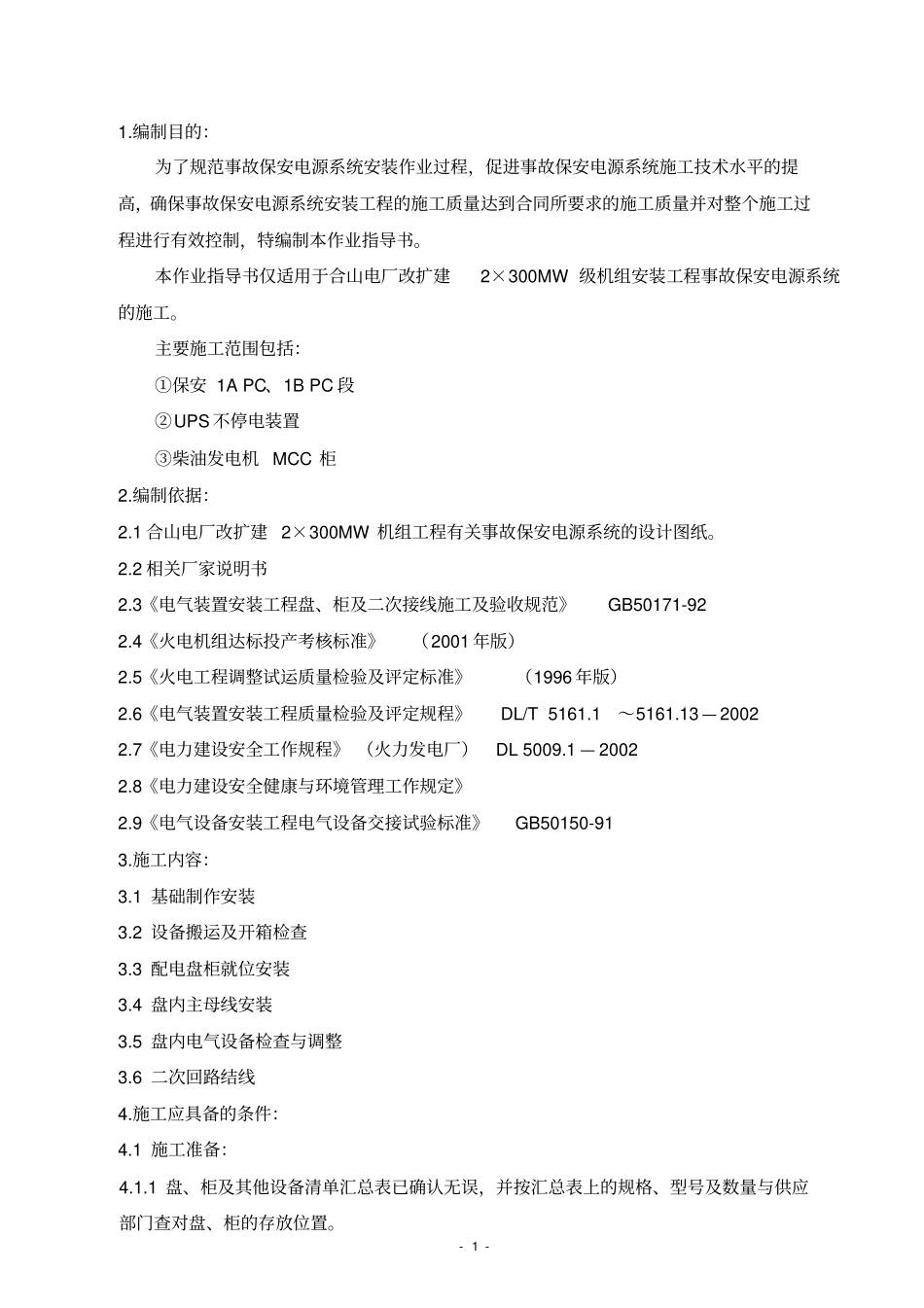

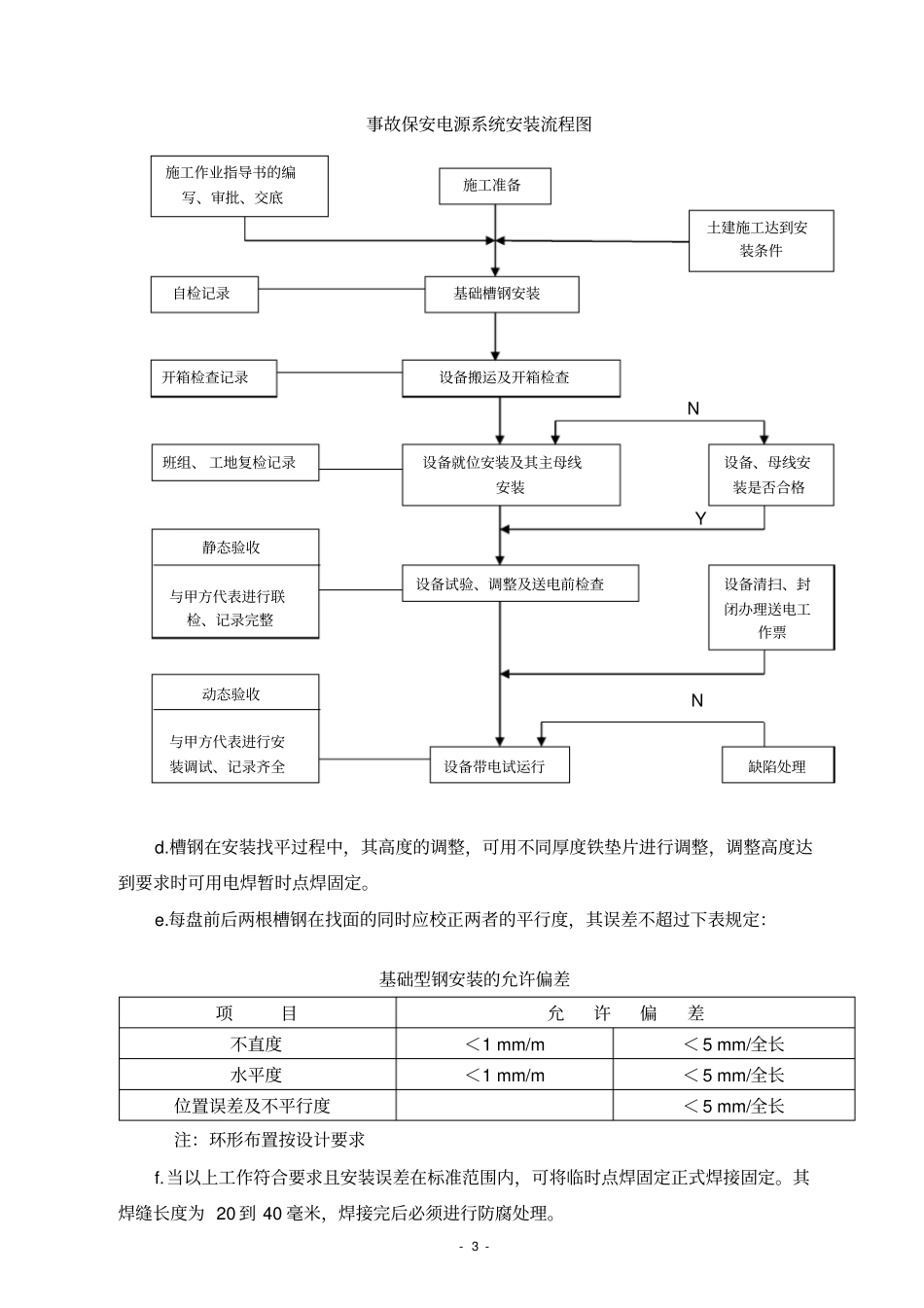

-1-1.编制目的：为了规范事故保安电源系统安装作业过程，促进事故保安电源系统施工技术水平的提高，确保事故保安电源系统安装工程的施工质量达到合同所要求的施工质量并对整个施工过程进行有效控制，特编制本作业指导书。本作业指导书仅适用于合山电厂改扩建2×300MW级机组安装工程事故保安电源系统的施工。主要施工范围包括：①保安1APC、1BPC段②UPS不停电装置③柴油发电机MCC柜2.编制依据：2.1合山电厂改扩建2×300MW机组工程有关事故保安电源系统的设计图纸。2.2相关厂家说明书2.3《电气装置安装工程盘、柜及二次接线施工及验收规范》GB50171-922.4《火电机组达标投产考核标准》（2001年版）2.5《火电工程调整试运质量检验及评定标准》（1996年版）2.6《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.13—20022.7《电力建设安全工作规程》（火力发电厂）DL5009.1—20022.8《电力建设安全健康与环境管理工作规定》2.9《电气设备安装工程电气设备交接试验标准》GB50150-913.施工内容：3.1基础制作安装3.2设备搬运及开箱检查3.3配电盘柜就位安装3.4盘内主母线安装3.5盘内电气设备检查与调整3.6二次回路结线4.施工应具备的条件：4.1施工准备：4.1.1盘、柜及其他设备清单汇总表已确认无误，并按汇总表上的规格、型号及数量与供应部门查对盘、柜的存放位置。-2-4.1.2检查盘、柜及安装附件应存放在室内或能避风、雨、沙、落物的干燥场所。4.1.3起吊、运输机械应良好。4.2盘、柜到达现场后，应符合下列要求：4.2.1建筑物屋顶、楼板施工完毕，不得渗漏。4.2.2结束室内地面工作，室内沟道无积水、杂物。4.2.3预埋件预埋孔应符合设计要求，预埋件应牢固。4.2.4进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。4.3作业指导书已编制，且审批通过。4.4施工安全、技术交底已完成。4.5施工用的材料、工器具、安全防护用品等准备完毕。4.6确认要安装的设备及其附件已交付至现场。5.施工程序和方法：5.1事故保安电源系统安装流程图：（详见下图）5.2基础槽钢安装:5.2.1基础槽钢下料总长度尺寸的确定：a.每台开关柜的几何尺寸；b.开关柜与开关柜组合时其柜间隙尺寸的总和，每个间隙一般为1-2mm；c.基础槽钢伸出柜沿的富裕长度，每端一般为20-30mm；d.对装有边盘的盘柜，应考虑基础槽钢两侧边盘的厚度尺寸。5.2.2基础槽钢规格选用应符合设计要求。设计无规定时选用8号-10号槽钢。5.2.3基础槽钢必须经除锈、校直并涂以防锈漆后才能进行安装。5.2.4基础槽钢安装步骤及方法:a.结合设计图纸及厂家图纸，找出安装基础槽钢的各预埋铁，并将预埋铁表面清扫干净，对安装范围内凸出不平地面部份剔平并清扫干净。b.按下料时编号顺序，将槽钢依次运入厂房，对于较长的槽钢在搬运时采用适当措施，以防变形。c.用水平仪找出屋内最高点的预埋铁平面，然后将槽钢放置在最高点预埋铁平面上，用仪器找出的土建二次抹面后标高为准的槽钢安装高度，以该点为基准，先找平一根槽钢，然后依次找平各排、行槽钢。-3-事故保安电源系统安装流程图NYNd.槽钢在安装找平过程中，其高度的调整，可用不同厚度铁垫片进行调整，调整高度达到要求时可用电焊暂时点焊固定。e.每盘前后两根槽钢在找面的同时应校正两者的平行度，其误差不超过下表规定：基础型钢安装的允许偏差项目允许偏差不直度＜1mm/m＜5mm/全长水平度＜1mm/m＜5mm/全长位置误差及不平行度＜5mm/全长注：环形布置按设计要求f.当以上工作符合要求且安装误差在标准范围内，可将临时点焊固定正式焊接固定。其焊缝长度为20到40毫米，焊接完后必须进行防腐处理。施工作业指导书的编写、审批、交底施工准备土建施工达到安装条件基础槽钢安装自检记录开箱检查记录设备搬运及开箱检查班组、工地复检记录设备就位安装及其主母线安装设备、母线安装是否合格静态验收与甲方代表进行联检、记录完整设备试验、调整及送电前检查设备清扫、封闭办理送电工作票动态验收与甲方代表进行安装调试、记录齐全设备带电试运行缺陷处理-4-g.基础槽钢应可靠接地。即在基础槽钢之间，基础槽钢与电缆沟的主要接地线之间，均采用圆钢或扁钢进行两处以上...
