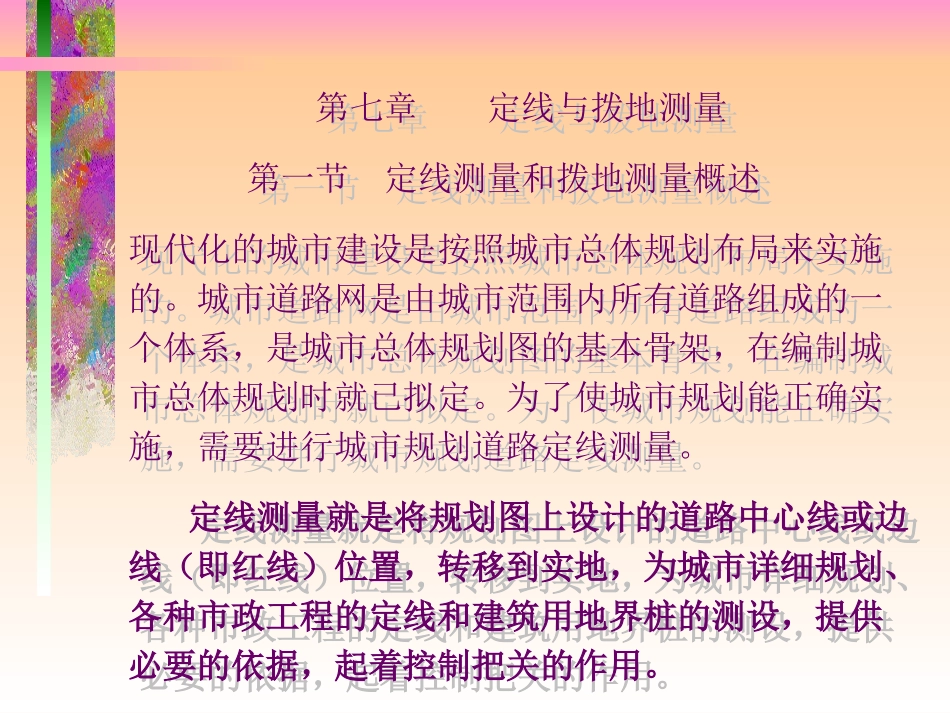

第七章定线与拨地测量第一节定线测量和拨地测量概述现代化的城市建设是按照城市总体规划布局来实施的。城市道路网是由城市范围内所有道路组成的一个体系,是城市总体规划图的基本骨架,在编制城市总体规划时就已拟定。为了使城市规划能正确实施,需要进行城市规划道路定线测量。定线测量就是将规划图上设计的道路中心线或边线(即红线)位置,转移到实地,为城市详细规划、各种市政工程的定线和建筑用地界桩的测设,提供必要的依据,起着控制把关的作用。第七章定线与拨地测量第一节定线测量和拨地测量概述现代化的城市建设是按照城市总体规划布局来实施的。城市道路网是由城市范围内所有道路组成的一个体系,是城市总体规划图的基本骨架,在编制城市总体规划时就已拟定。为了使城市规划能正确实施,需要进行城市规划道路定线测量。定线测量就是将规划图上设计的道路中心线或边线(即红线)位置,转移到实地,为城市详细规划、各种市政工程的定线和建筑用地界桩的测设,提供必要的依据,起着控制把关的作用。规划道路定线测量与市政工程道路定线测量有所不同,其主要区别在于:1、规划道路定线属于规划阶段的测量工作,定线工作只需要定出道路中线,它并不意味着近期就要筑路、修路;而市政工程的道路定线则属于设计阶段的测量工作,除定出道路的中线外,还要测绘带状地形图及道路的纵、横断面等,向设计部门提供详尽的测绘资料,为近期内筑路、修路做准备。2、规划道路的红线是具有规划法规效用的法线,控制道路红线内及临时新建各种建筑物的位置必须符合规划要求;市政工程道路定线仅仅是为了道路工程本身的平面定位,其所起的作用比规划道路定线要小得多。规划道路定线测量与市政工程道路定线测量有所不同,其主要区别在于:1、规划道路定线属于规划阶段的测量工作,定线工作只需要定出道路中线,它并不意味着近期就要筑路、修路;而市政工程的道路定线则属于设计阶段的测量工作,除定出道路的中线外,还要测绘带状地形图及道路的纵、横断面等,向设计部门提供详尽的测绘资料,为近期内筑路、修路做准备。2、规划道路的红线是具有规划法规效用的法线,控制道路红线内及临时新建各种建筑物的位置必须符合规划要求;市政工程道路定线仅仅是为了道路工程本身的平面定位,其所起的作用比规划道路定线要小得多。城市规划道路定线和市政工程道路定线虽有区别,但并不是截然分开的,有时甚至是紧密联系的。对于新开发地区或新辟道路,市政工程道路定线必须受规划道路中线的控制;对于已成道路,规划在后,则应结合现状充“”分利用。现在城市规划建设提倡综合开发,配套建设,“采取统一征地拆迁和先地下、后地上、先修路、后建”房的办法。若以已建道路的中线作为规划道路的中线,则两者就合二为一了。拨地测量工作是根据规划要求在实地确定建筑用地的边界线。在城市地区的建筑物的布局,往往依赖于规划道路的位置,边界线的测设通常是依赖规划道路中线进行的,以使建筑用地线或建筑物边线(称为建筑控制线)与规划道路红线保持正确的相对关系。城市规划道路定线和市政工程道路定线虽有区别,但并不是截然分开的,有时甚至是紧密联系的。对于新开发地区或新辟道路,市政工程道路定线必须受规划道路中线的控制;对于已成道路,规划在后,则应结合现状充“”分利用。现在城市规划建设提倡综合开发,配套建设,“采取统一征地拆迁和先地下、后地上、先修路、后建”房的办法。若以已建道路的中线作为规划道路的中线,则两者就合二为一了。拨地测量工作是根据规划要求在实地确定建筑用地的边界线。在城市地区的建筑物的布局,往往依赖于规划道路的位置,边界线的测设通常是依赖规划道路中线进行的,以使建筑用地线或建筑物边线(称为建筑控制线)与规划道路红线保持正确的相对关系。第二节定线测量的方法一、定线测量的基本方法将图上规划道路的中心线,或红线位置测设到实地,其测设的方法通常有图解法和解析法两种。(一)图解法在地形图的二底图上,量取道路中心线或红线与邻近地物点的相对关系的图解数据,然后在实地直接依据这些图解数据来确定所在位置,这种在图上量取数据的方法...
