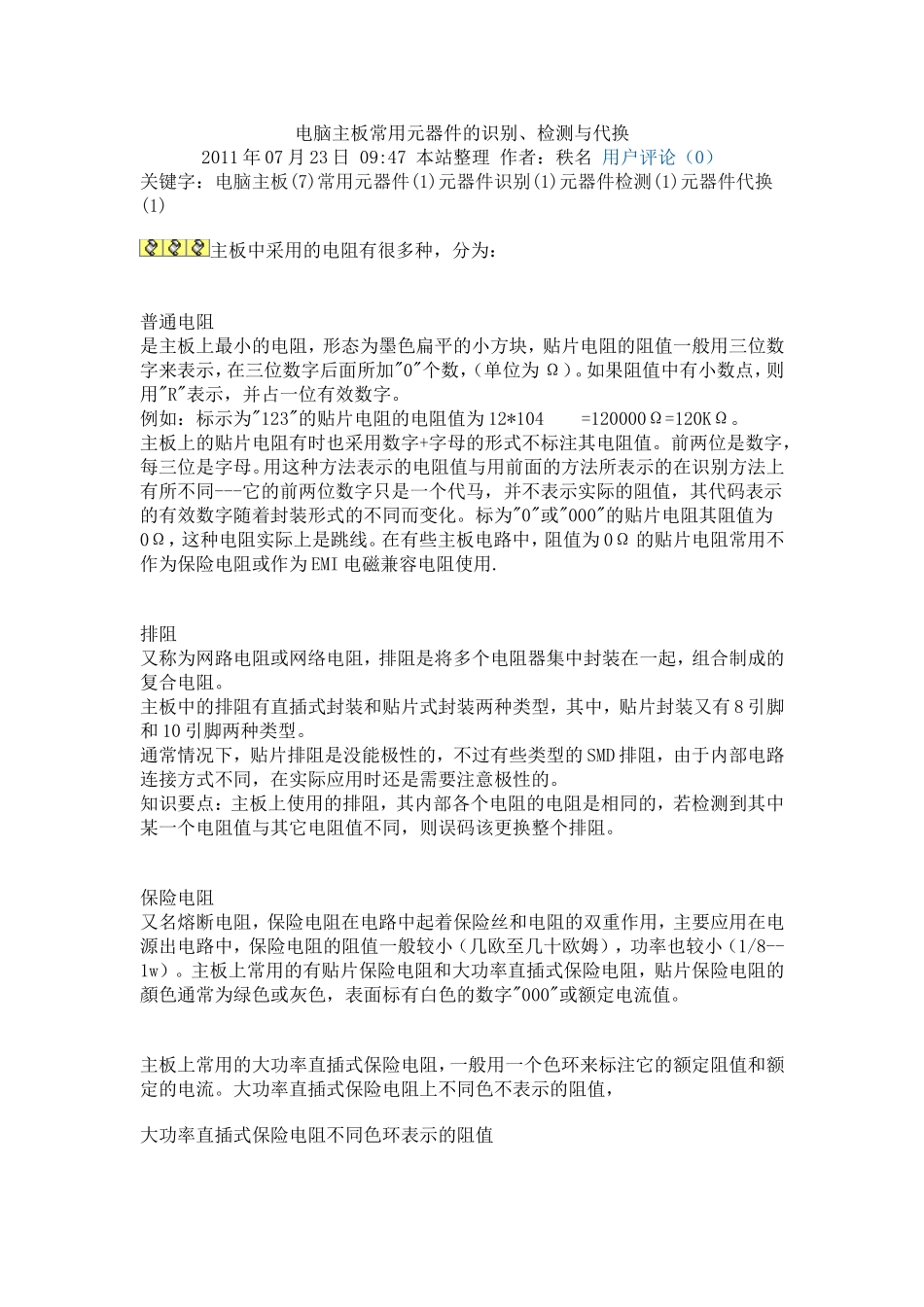

电脑主板常用元器件的识别、检测与代换2011年07月23日09:47本站整理作者：秩名用户评论（0）关键字：电脑主板(7)常用元器件(1)元器件识别(1)元器件检测(1)元器件代换(1)主板中采用的电阻有很多种，分为：普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。如果阻值中有小数点，则用"R"表示，并占一位有效数字。例如：标示为"123"的贴片电阻的电阻值为12*104=120000Ω=120KΩ。主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。前两位是数字，每三位是字母。用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代马，并不表示实际的阻值，其代码表示的有效数字随着封装形式的不同而变化。标为"0"或"000"的贴片电阻其阻值为0Ω，这种电阻实际上是跳线。在有些主板电路中，阻值为0Ω的贴片电阻常用不作为保险电阻或作为EMI电磁兼容电阻使用.排阻又称为网路电阻或网络电阻，排阻是将多个电阻器集中封装在一起，组合制成的复合电阻。主板中的排阻有直插式封装和贴片式封装两种类型，其中，贴片封装又有8引脚和10引脚两种类型。通常情况下，贴片排阻是没能极性的，不过有些类型的SMD排阻，由于内部电路连接方式不同，在实际应用时还是需要注意极性的。知识要点：主板上使用的排阻，其内部各个电阻的电阻是相同的，若检测到其中某一个电阻值与其它电阻值不同，则误码该更换整个排阻。保险电阻又名熔断电阻，保险电阻在电路中起着保险丝和电阻的双重作用，主要应用在电源出电路中，保险电阻的阻值一般较小（几欧至几十欧姆），功率也较小（1/8--1w）。主板上常用的有贴片保险电阻和大功率直插式保险电阻，贴片保险电阻的顏色通常为绿色或灰色，表面标有白色的数字"000"或额定电流值。主板上常用的大功率直插式保险电阻，一般用一个色环来标注它的额定阻值和额定的电流。大功率直插式保险电阻上不同色不表示的阻值，大功率直插式保险电阻不同色环表示的阻值顏色阻值（Ω）功率（W）电流（A）黑色101/43．0红色2．21/43．5白色11/42．8热敏电阻在主板上，热敏电阻主要用来测试CPU的温度和机箱内部温度，通常位物Socket槽内或主板边缘，有的形如贴片电阻，有的外形像一个"小球"，一般采用直立式封装。电阻的识别在主板电路原理图中，电阻通常用大写英文它母"R"表示，保险电阻常用大写英文字母"RX"或"RF"、"F"、"FUSE"、"XD"、"FS"来表示，排阻一般用大写字母"RN"表示，热敏电阻一般用大写字母"RM"、"JT"表示。电阻的串联/并联电路电阻的两端以串接的方式首尾连接，形成一个封闭回路，称为串联电路，串联电路中，电阻的总电阻值为各电阻值之和：R总=R1+R2。在串联电路中，流经每一个电阻的电流都相同。电阻的两个端点以并列的方式连接在一起，形成一个封闭回路，称为并联电路，并联电路中，横跨每个电阻的电压都相同，并联电路中，电阻的总电阻值的倒数为各电阻的电阻值的倒数之和，即R=（R1*R2）。实际应用电路中既有电阻的串联，又有电阻隔的并联，这样的电路称为电阻的串并联电路。在串并联电路中，电阻相串联的部分具有串联电路的特点，电阻相并联的部分具有并联中路的特点。电容电容器具有一定的储存电荷能力，可以充电（charge）或放电（discharge）。电容只能通过交流电而不能通过直流电，具有隔直流、通交流、通高频、阻低频的特性在电路中起滤波、耦合、旁路作用，或者与电阻组成RC定时电路，与电感组成LC谐振电路，因此常手振荡电路，调谐电路，滤波和旁路电路、耦合电路中。在主板电路上，电容一般用于供电电路部分，主要起滤波作用。电容分为有极性电容和无极性电容，其中贴片陶瓷电容是无极性的，电解电容是有性的，不能接错。贴片陶瓷电容是主板中应用量最大的一种电容，这种电容在主板电路中主要起到旁路、高频滤波及振荡的作用，一般为米黄色或浅灰色，在主板电路中为了便于装配，通常还采用将多个电容器装在一起的排容，主板上常用的排容有8个引脚，内部有4个容量相同的电容，其内部电路组成方式与8P4R排阻相同。铝电解电容在主板电路...
