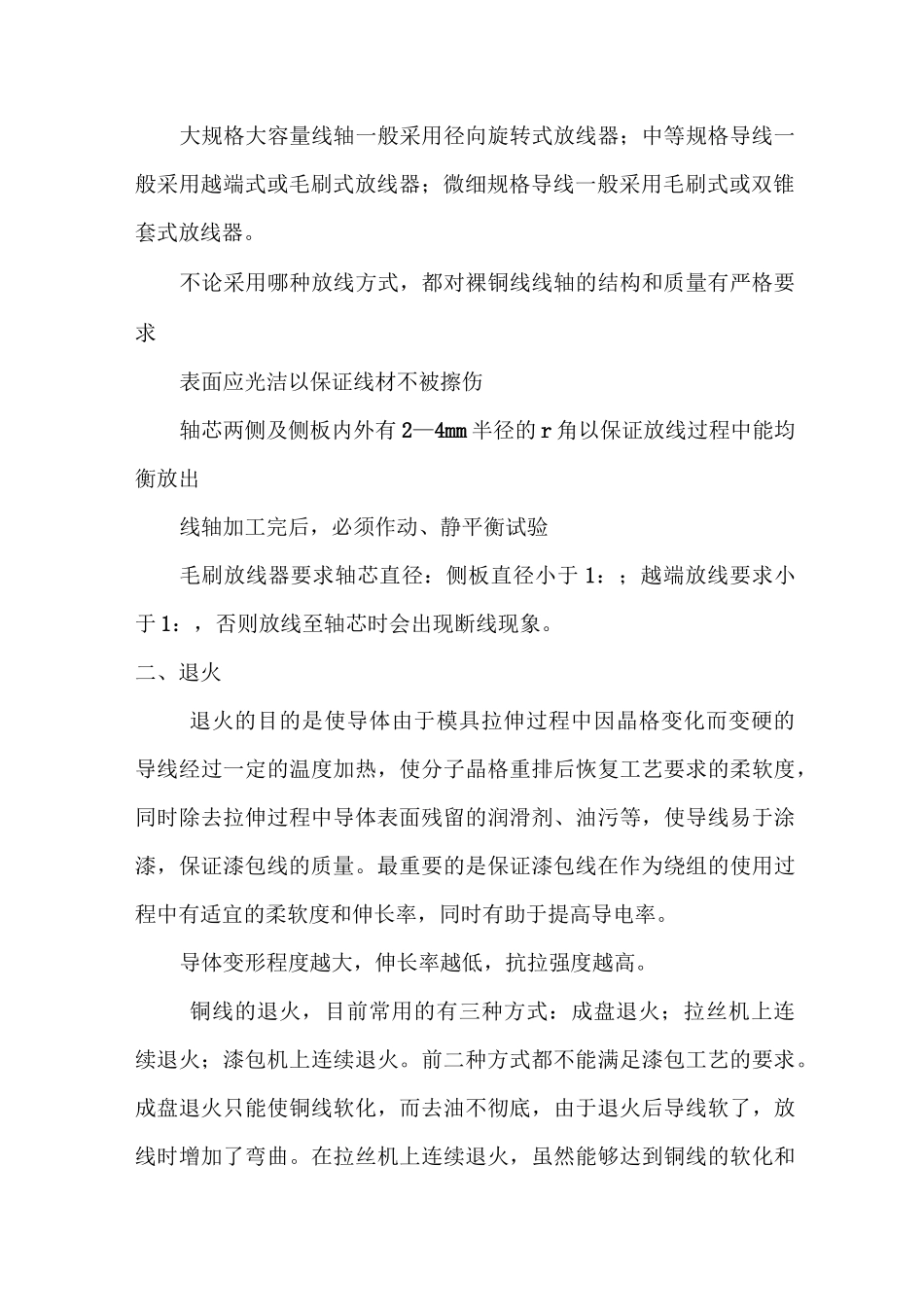

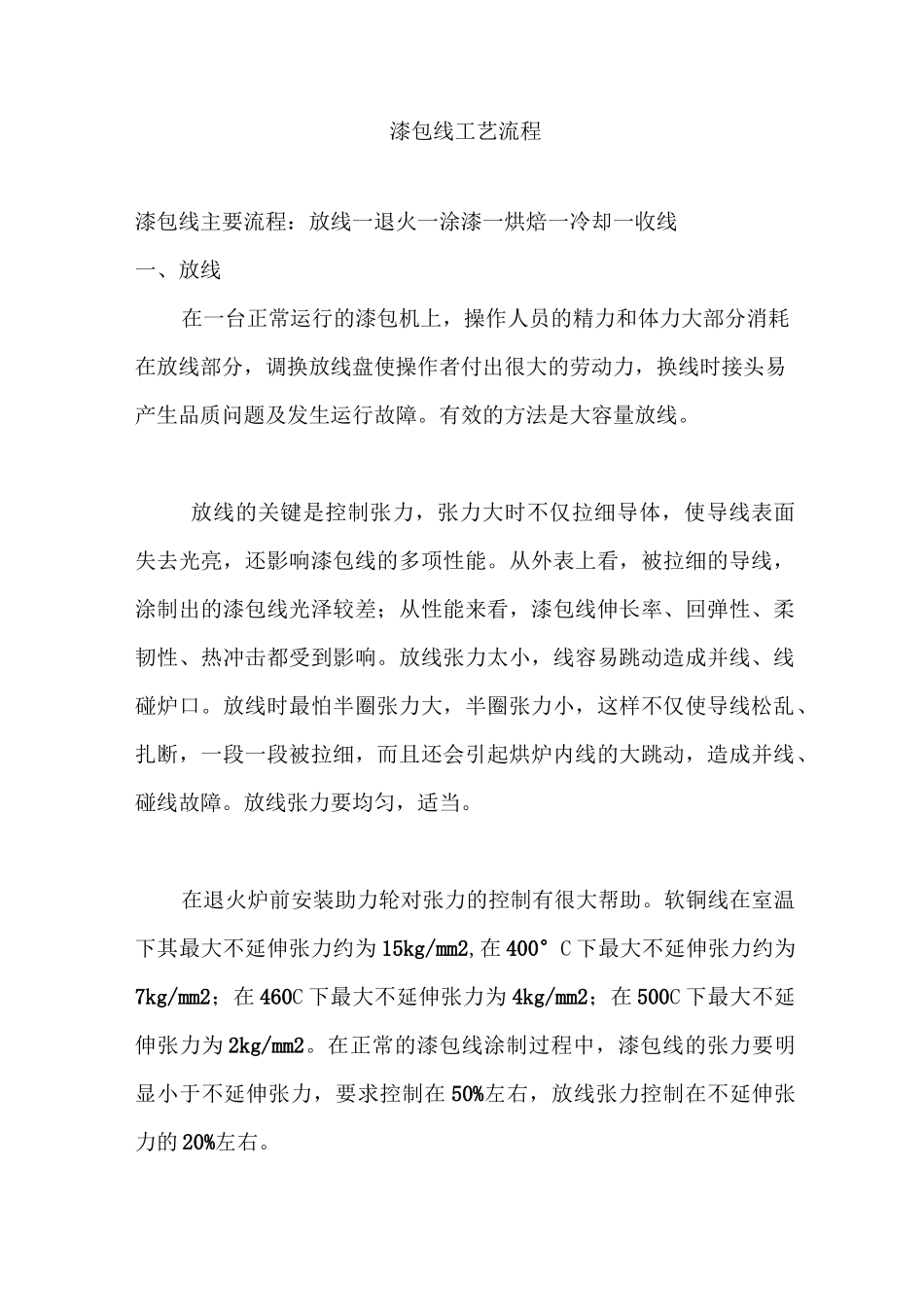

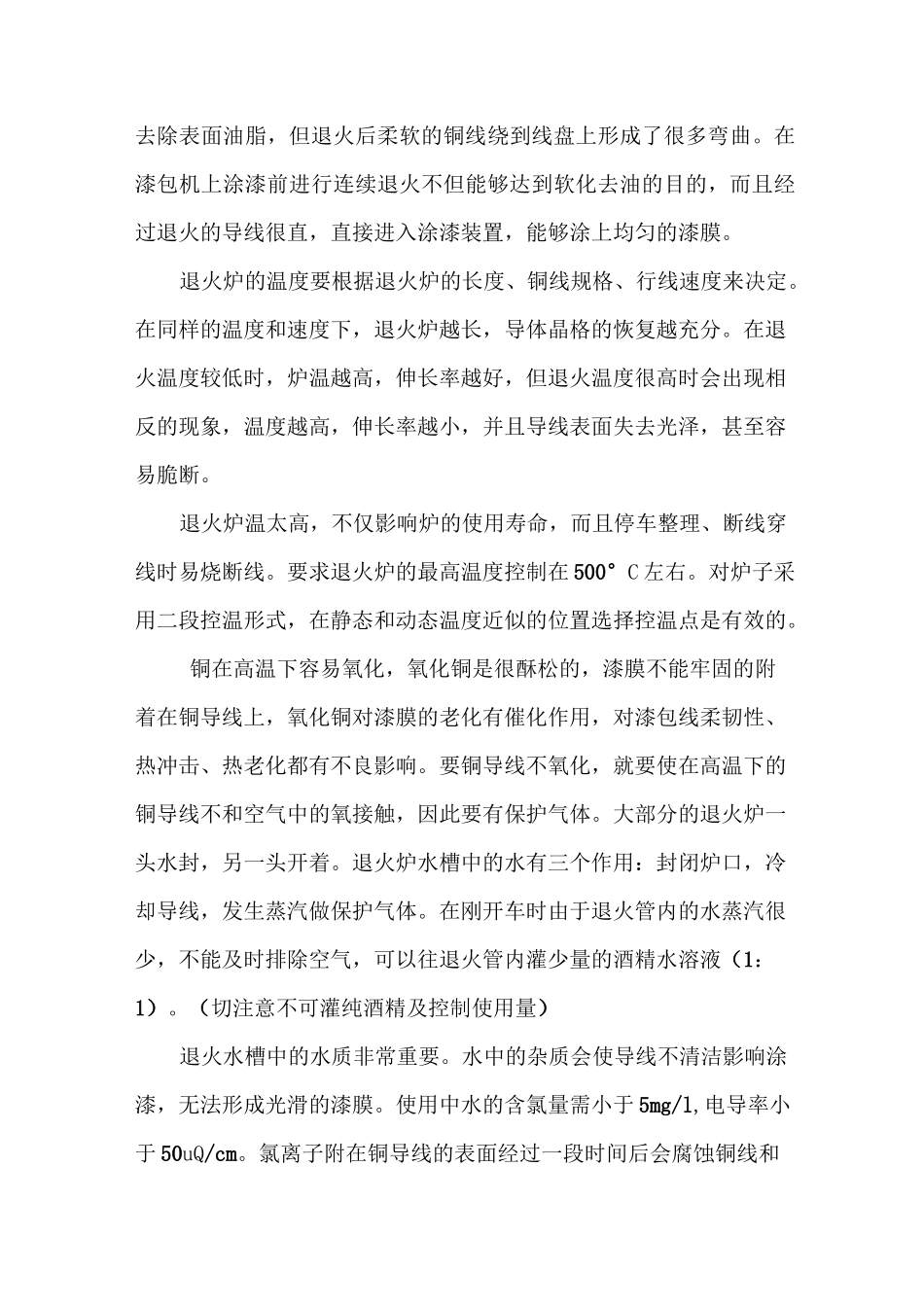

漆包线工艺流程漆包线主要流程：放线一退火一涂漆一烘焙一冷却一收线一、放线在一台正常运行的漆包机上，操作人员的精力和体力大部分消耗在放线部分，调换放线盘使操作者付出很大的劳动力，换线时接头易产生品质问题及发生运行故障。有效的方法是大容量放线。放线的关键是控制张力，张力大时不仅拉细导体，使导线表面失去光亮，还影响漆包线的多项性能。从外表上看，被拉细的导线，涂制出的漆包线光泽较差；从性能来看，漆包线伸长率、回弹性、柔韧性、热冲击都受到影响。放线张力太小，线容易跳动造成并线、线碰炉口。放线时最怕半圈张力大，半圈张力小，这样不仅使导线松乱、扎断，一段一段被拉细，而且还会引起烘炉内线的大跳动，造成并线、碰线故障。放线张力要均匀，适当。在退火炉前安装助力轮对张力的控制有很大帮助。软铜线在室温下其最大不延伸张力约为15kg/mm2,在400°C下最大不延伸张力约为7kg/mm2；在460C下最大不延伸张力为4kg/mm2；在500C下最大不延伸张力为2kg/mm2。在正常的漆包线涂制过程中，漆包线的张力要明显小于不延伸张力，要求控制在50%左右，放线张力控制在不延伸张力的20%左右。大规格大容量线轴一般采用径向旋转式放线器；中等规格导线一般采用越端式或毛刷式放线器；微细规格导线一般采用毛刷式或双锥套式放线器。不论采用哪种放线方式，都对裸铜线线轴的结构和质量有严格要求表面应光洁以保证线材不被擦伤轴芯两侧及侧板内外有2—4mm半径的r角以保证放线过程中能均衡放出线轴加工完后，必须作动、静平衡试验毛刷放线器要求轴芯直径：侧板直径小于1：；越端放线要求小于1：，否则放线至轴芯时会出现断线现象。二、退火退火的目的是使导体由于模具拉伸过程中因晶格变化而变硬的导线经过一定的温度加热，使分子晶格重排后恢复工艺要求的柔软度，同时除去拉伸过程中导体表面残留的润滑剂、油污等，使导线易于涂漆，保证漆包线的质量。最重要的是保证漆包线在作为绕组的使用过程中有适宜的柔软度和伸长率，同时有助于提高导电率。导体变形程度越大，伸长率越低，抗拉强度越高。铜线的退火，目前常用的有三种方式：成盘退火；拉丝机上连续退火；漆包机上连续退火。前二种方式都不能满足漆包工艺的要求。成盘退火只能使铜线软化，而去油不彻底，由于退火后导线软了，放线时增加了弯曲。在拉丝机上连续退火，虽然能够达到铜线的软化和去除表面油脂，但退火后柔软的铜线绕到线盘上形成了很多弯曲。在漆包机上涂漆前进行连续退火不但能够达到软化去油的目的，而且经过退火的导线很直，直接进入涂漆装置，能够涂上均匀的漆膜。退火炉的温度要根据退火炉的长度、铜线规格、行线速度来决定。在同样的温度和速度下，退火炉越长，导体晶格的恢复越充分。在退火温度较低时，炉温越高，伸长率越好，但退火温度很高时会出现相反的现象，温度越高，伸长率越小，并且导线表面失去光泽，甚至容易脆断。退火炉温太高，不仅影响炉的使用寿命，而且停车整理、断线穿线时易烧断线。要求退火炉的最高温度控制在500°C左右。对炉子采用二段控温形式，在静态和动态温度近似的位置选择控温点是有效的。铜在高温下容易氧化，氧化铜是很酥松的，漆膜不能牢固的附着在铜导线上，氧化铜对漆膜的老化有催化作用，对漆包线柔韧性、热冲击、热老化都有不良影响。要铜导线不氧化，就要使在高温下的铜导线不和空气中的氧接触，因此要有保护气体。大部分的退火炉一头水封，另一头开着。退火炉水槽中的水有三个作用：封闭炉口，冷却导线，发生蒸汽做保护气体。在刚开车时由于退火管内的水蒸汽很少，不能及时排除空气，可以往退火管内灌少量的酒精水溶液（1：1）。（切注意不可灌纯酒精及控制使用量）退火水槽中的水质非常重要。水中的杂质会使导线不清洁影响涂漆，无法形成光滑的漆膜。使用中水的含氯量需小于5mg/l,电导率小于50uQ/cm。氯离子附在铜导线的表面经过一段时间后会腐蚀铜线和漆膜，在漆包线漆膜内的导线表面产生黑点。为保证品质必须定期清洗水槽。水槽中的水温也有要求。水温高有利于发生水蒸汽对退火中的铜线进行保护，离开水箱的导线不易带水，但对导线的冷却不利。水温低虽然起...
