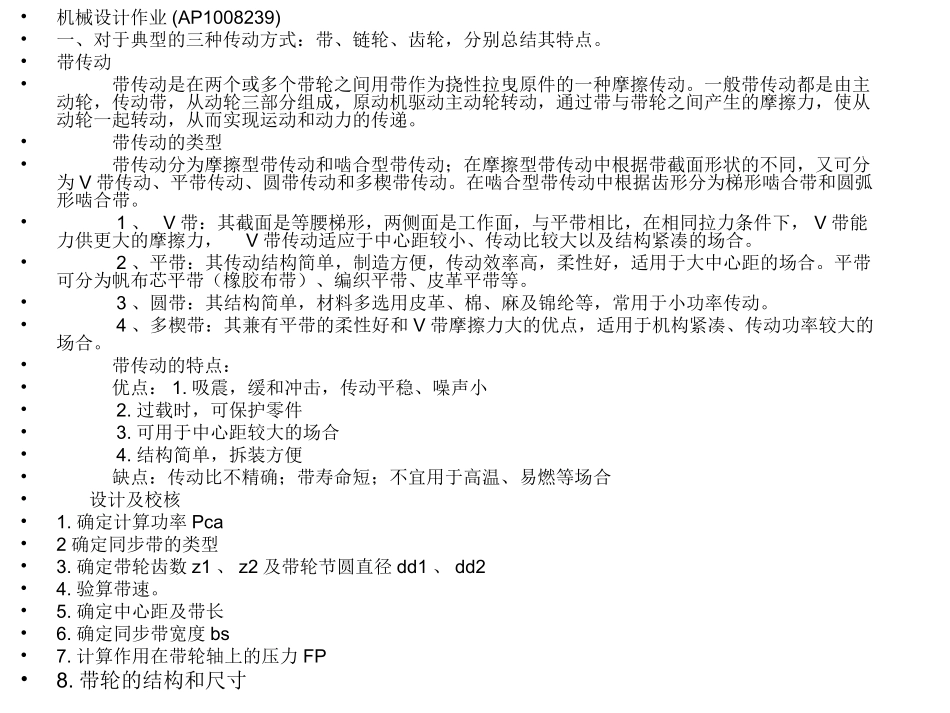

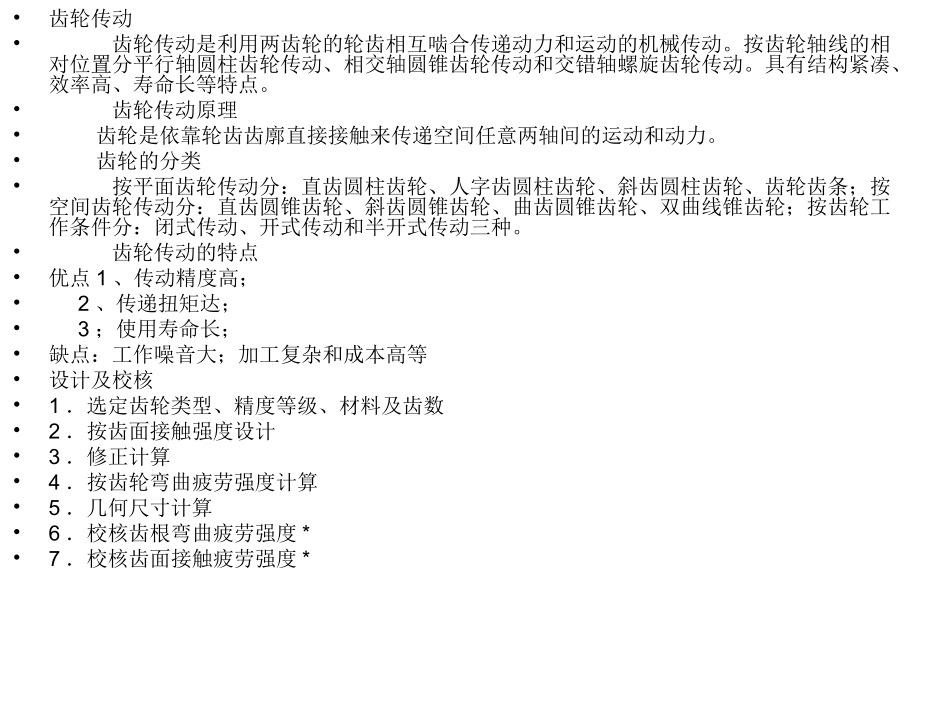

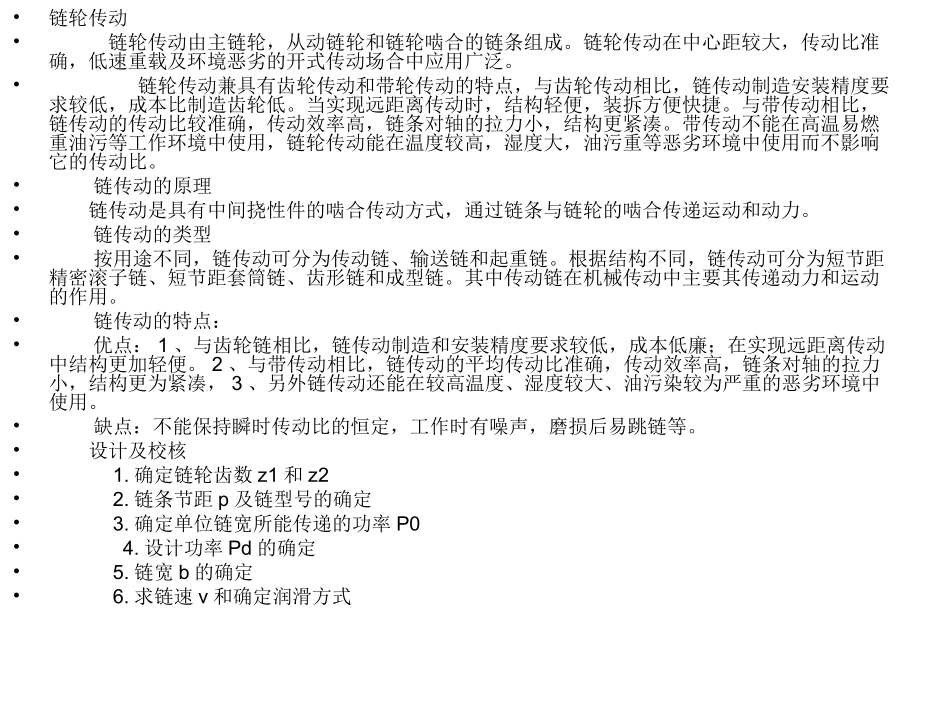

•机械设计作业(AP1008239)•一、对于典型的三种传动方式：带、链轮、齿轮，分别总结其特点。•带传动•带传动是在两个或多个带轮之间用带作为挠性拉曳原件的一种摩擦传动。一般带传动都是由主动轮，传动带，从动轮三部分组成，原动机驱动主动轮转动，通过带与带轮之间产生的摩擦力，使从动轮一起转动，从而实现运动和动力的传递。•带传动的类型•带传动分为摩擦型带传动和啮合型带传动；在摩擦型带传动中根据带截面形状的不同，又可分为V带传动、平带传动、圆带传动和多楔带传动。在啮合型带传动中根据齿形分为梯形啮合带和圆弧形啮合带。•1、V带：其截面是等腰梯形，两侧面是工作面，与平带相比，在相同拉力条件下，V带能力供更大的摩擦力，V带传动适应于中心距较小、传动比较大以及结构紧凑的场合。•2、平带：其传动结构简单，制造方便，传动效率高，柔性好，适用于大中心距的场合。平带可分为帆布芯平带（橡胶布带）、编织平带、皮革平带等。•3、圆带：其结构简单，材料多选用皮革、棉、麻及锦纶等，常用于小功率传动。•4、多楔带：其兼有平带的柔性好和V带摩擦力大的优点，适用于机构紧凑、传动功率较大的场合。•带传动的特点：•优点：1.吸震，缓和冲击，传动平稳、噪声小•2.过载时，可保护零件•3.可用于中心距较大的场合•4.结构简单，拆装方便•缺点：传动比不精确；带寿命短；不宜用于高温、易燃等场合•设计及校核•1.确定计算功率Pca•2确定同步带的类型•3.确定带轮齿数z1、z2及带轮节圆直径dd1、dd2•4.验算带速。•5.确定中心距及带长•6.确定同步带宽度bs•7.计算作用在带轮轴上的压力FP•8.带轮的结构和尺寸•链轮传动•链轮传动由主链轮，从动链轮和链轮啮合的链条组成。链轮传动在中心距较大，传动比准确，低速重载及环境恶劣的开式传动场合中应用广泛。•链轮传动兼具有齿轮传动和带轮传动的特点，与齿轮传动相比，链传动制造安装精度要求较低，成本比制造齿轮低。当实现远距离传动时，结构轻便，装拆方便快捷。与带传动相比，链传动的传动比较准确，传动效率高，链条对轴的拉力小，结构更紧凑。带传动不能在高温易燃重油污等工作环境中使用，链轮传动能在温度较高，湿度大，油污重等恶劣环境中使用而不影响它的传动比。•链传动的原理•链传动是具有中间挠性件的啮合传动方式，通过链条与链轮的啮合传递运动和动力。•链传动的类型•按用途不同，链传动可分为传动链、输送链和起重链。根据结构不同，链传动可分为短节距精密滚子链、短节距套筒链、齿形链和成型链。其中传动链在机械传动中主要其传递动力和运动的作用。•链传动的特点：•优点：1、与齿轮链相比，链传动制造和安装精度要求较低，成本低廉；在实现远距离传动中结构更加轻便。2、与带传动相比，链传动的平均传动比准确，传动效率高，链条对轴的拉力小，结构更为紧凑，3、另外链传动还能在较高温度、湿度较大、油污染较为严重的恶劣环境中使用。•缺点：不能保持瞬时传动比的恒定，工作时有噪声，磨损后易跳链等。•设计及校核•1.确定链轮齿数z1和z2•2.链条节距p及链型号的确定•3.确定单位链宽所能传递的功率P0•4.设计功率Pd的确定•5.链宽b的确定•6.求链速v和确定润滑方式•齿轮传动•齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。具有结构紧凑、效率高、寿命长等特点。•齿轮传动原理•齿轮是依靠轮齿齿廓直接接触来传递空间任意两轴间的运动和动力。•齿轮的分类•按平面齿轮传动分：直齿圆柱齿轮、人字齿圆柱齿轮、斜齿圆柱齿轮、齿轮齿条；按空间齿轮传动分：直齿圆锥齿轮、斜齿圆锥齿轮、曲齿圆锥齿轮、双曲线锥齿轮；按齿轮工作条件分：闭式传动、开式传动和半开式传动三种。•齿轮传动的特点•优点1、传动精度高；•2、传递扭矩达；•3；使用寿命长；•缺点：工作噪音大；加工复杂和成本高等•设计及校核•1．选定齿轮类型、精度等级、材料及齿数•2．按齿面接触强度设计•3．修正计算•4．按齿轮弯曲疲劳强度计算•5．几何尺寸计算•6．校核齿根弯曲疲劳强度*•7．校...
