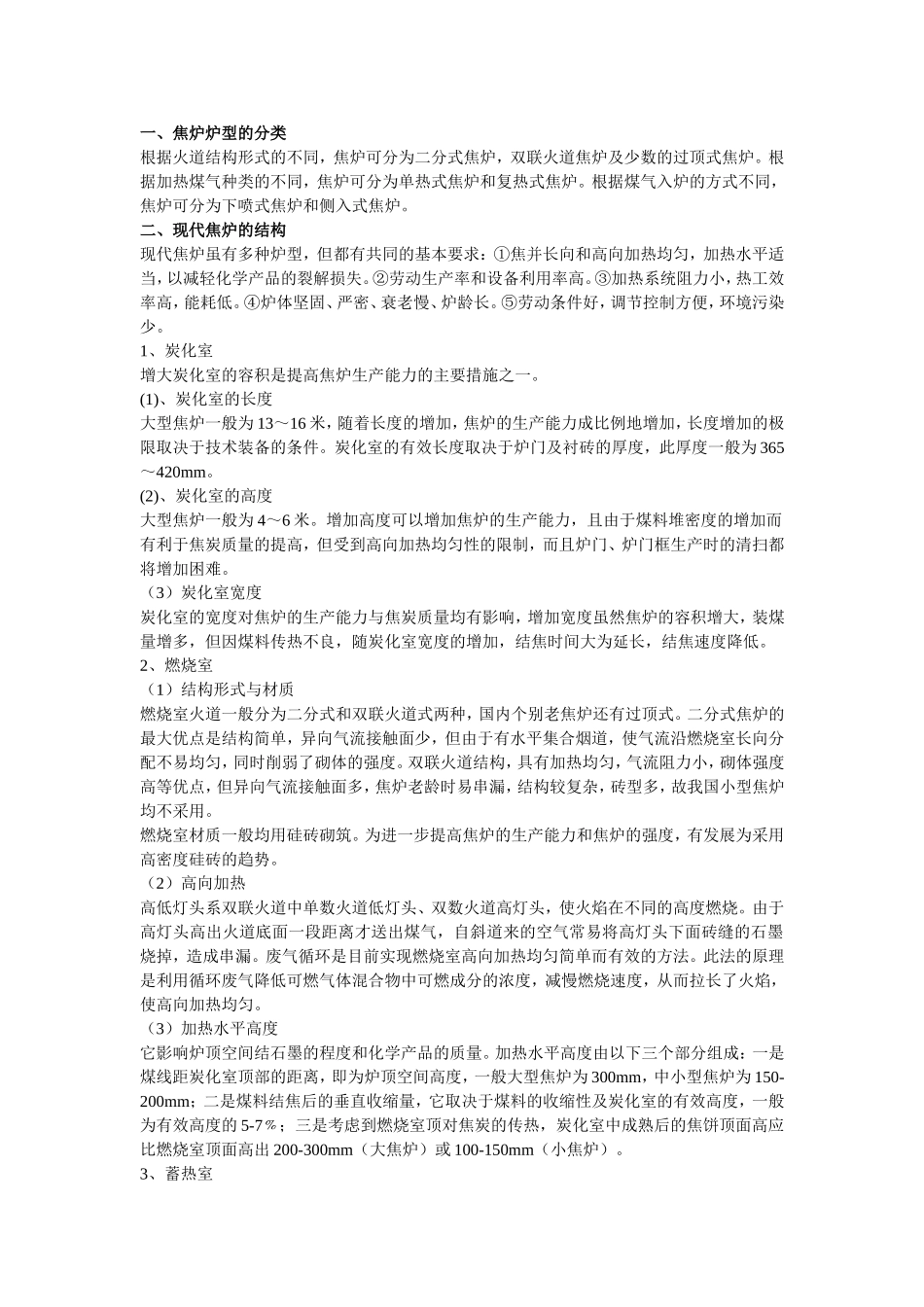

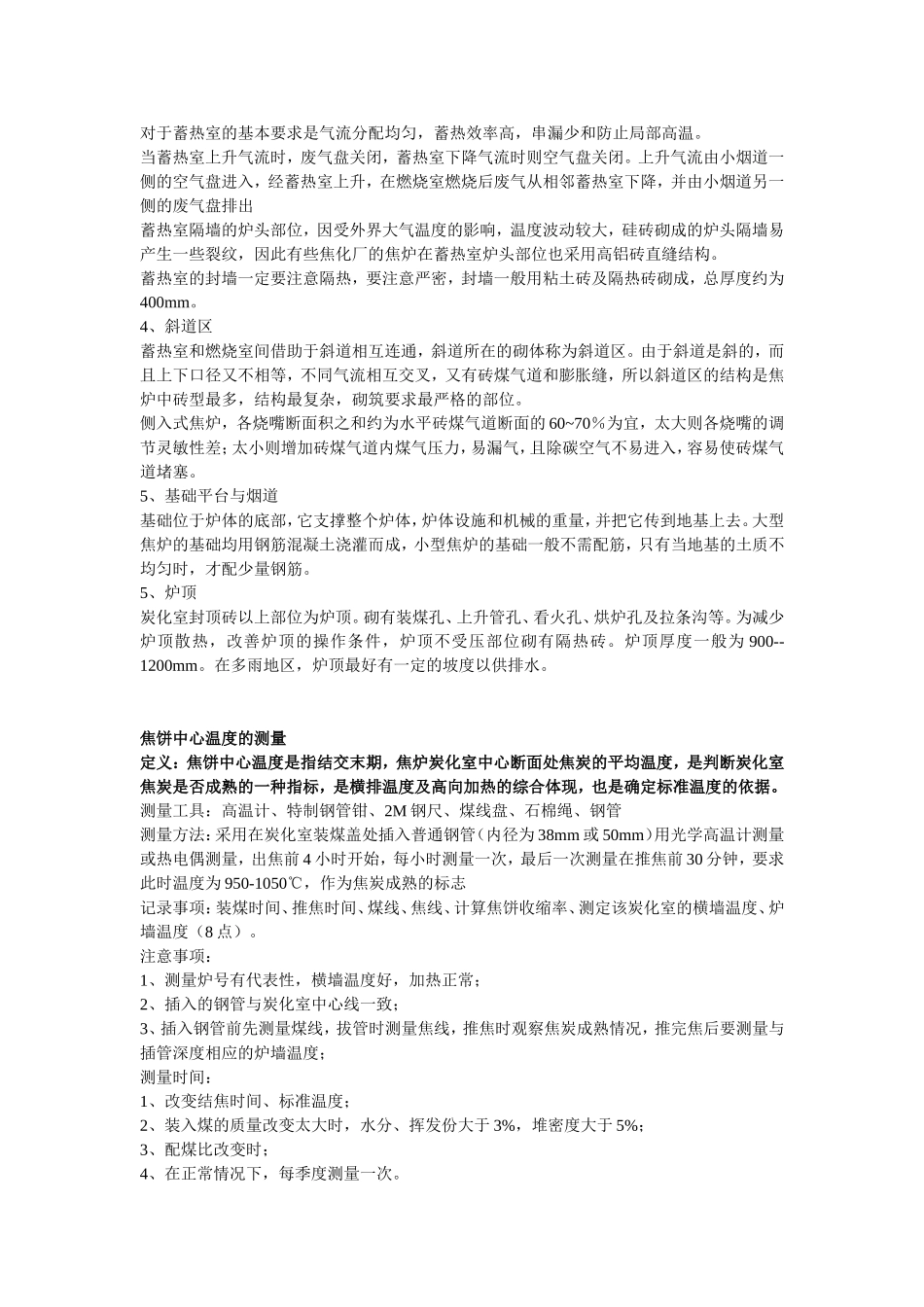

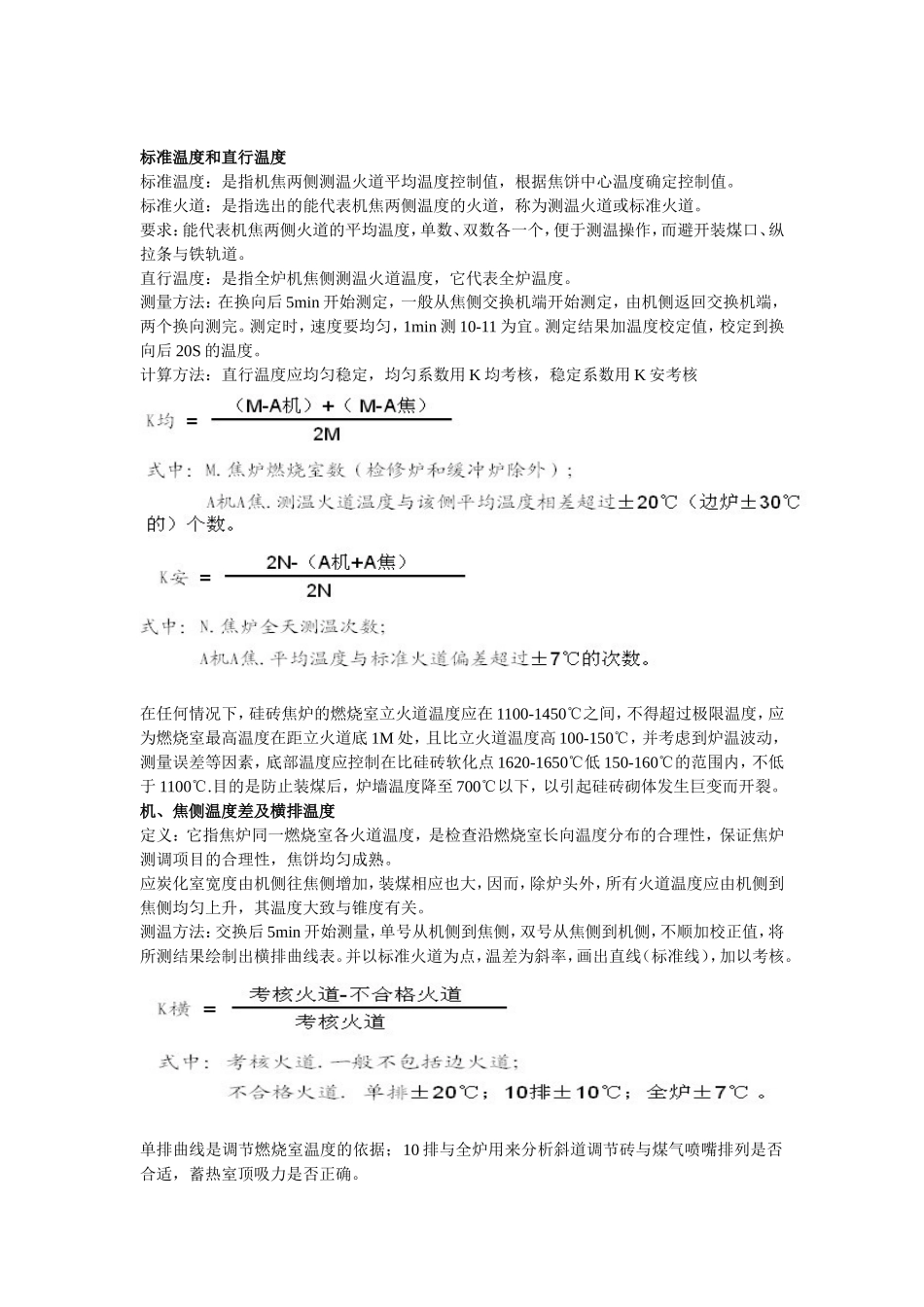

一、焦炉炉型的分类根据火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。二、现代焦炉的结构现代焦炉虽有多种炉型，但都有共同的基本要求：①焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。②劳动生产率和设备利用率高。③加热系统阻力小，热工效率高，能耗低。④炉体坚固、严密、衰老慢、炉龄长。⑤劳动条件好，调节控制方便，环境污染少。1、炭化室增大炭化室的容积是提高焦炉生产能力的主要措施之一。(1)、炭化室的长度大型焦炉一般为13～16米，随着长度的增加，焦炉的生产能力成比例地增加，长度增加的极限取决于技术装备的条件。炭化室的有效长度取决于炉门及衬砖的厚度，此厚度一般为365～420mm。(2)、炭化室的高度大型焦炉一般为4～6米。增加高度可以增加焦炉的生产能力，且由于煤料堆密度的增加而有利于焦炭质量的提高，但受到高向加热均匀性的限制，而且炉门、炉门框生产时的清扫都将增加困难。（3）炭化室宽度炭化室的宽度对焦炉的生产能力与焦炭质量均有影响，增加宽度虽然焦炉的容积增大，装煤量增多，但因煤料传热不良，随炭化室宽度的增加，结焦时间大为延长，结焦速度降低。2、燃烧室（1）结构形式与材质燃烧室火道一般分为二分式和双联火道式两种，国内个别老焦炉还有过顶式。二分式焦炉的最大优点是结构简单，异向气流接触面少，但由于有水平集合烟道，使气流沿燃烧室长向分配不易均匀，同时削弱了砌体的强度。双联火道结构，具有加热均匀，气流阻力小，砌体强度高等优点，但异向气流接触面多，焦炉老龄时易串漏，结构较复杂，砖型多，故我国小型焦炉均不采用。燃烧室材质一般均用硅砖砌筑。为进一步提高焦炉的生产能力和焦炉的强度，有发展为采用高密度硅砖的趋势。（2）高向加热高低灯头系双联火道中单数火道低灯头、双数火道高灯头，使火焰在不同的高度燃烧。由于高灯头高出火道底面一段距离才送出煤气，自斜道来的空气常易将高灯头下面砖缝的石墨烧掉，造成串漏。废气循环是目前实现燃烧室高向加热均匀简单而有效的方法。此法的原理是利用循环废气降低可燃气体混合物中可燃成分的浓度，减慢燃烧速度，从而拉长了火焰，使高向加热均匀。（3）加热水平高度它影响炉顶空间结石墨的程度和化学产品的质量。加热水平高度由以下三个部分组成：一是煤线距炭化室顶部的距离，即为炉顶空间高度，一般大型焦炉为300mm，中小型焦炉为150-200mm；二是煤料结焦后的垂直收缩量，它取决于煤料的收缩性及炭化室的有效高度，一般为有效高度的5-7﹪；三是考虑到燃烧室顶对焦炭的传热，炭化室中成熟后的焦饼顶面高应比燃烧室顶面高出200-300mm（大焦炉）或100-150mm（小焦炉）。3、蓄热室对于蓄热室的基本要求是气流分配均匀，蓄热效率高，串漏少和防止局部高温。当蓄热室上升气流时，废气盘关闭，蓄热室下降气流时则空气盘关闭。上升气流由小烟道一侧的空气盘进入，经蓄热室上升，在燃烧室燃烧后废气从相邻蓄热室下降，并由小烟道另一侧的废气盘排出蓄热室隔墙的炉头部位，因受外界大气温度的影响，温度波动较大，硅砖砌成的炉头隔墙易产生一些裂纹，因此有些焦化厂的焦炉在蓄热室炉头部位也采用高铝砖直缝结构。蓄热室的封墙一定要注意隔热，要注意严密，封墙一般用粘土砖及隔热砖砌成，总厚度约为400mm。4、斜道区蓄热室和燃烧室间借助于斜道相互连通，斜道所在的砌体称为斜道区。由于斜道是斜的，而且上下口径又不相等，不同气流相互交叉，又有砖煤气道和膨胀缝，所以斜道区的结构是焦炉中砖型最多，结构最复杂，砌筑要求最严格的部位。侧入式焦炉，各烧嘴断面积之和约为水平砖煤气道断面的60~70％为宜，太大则各烧嘴的调节灵敏性差；太小则增加砖煤气道内煤气压力，易漏气，且除碳空气不易进入，容易使砖煤气道堵塞。5、基础平台与烟道基础位于炉体的底部，它支撑整个炉体，炉体设施和机械的重量，并把它传到地基上去。大型焦炉的基础均用钢筋混凝土浇灌而成，小型焦炉的基础一般不需配筋，只有当地...
