油气地球物理测井课件ppt绪论VIP免费

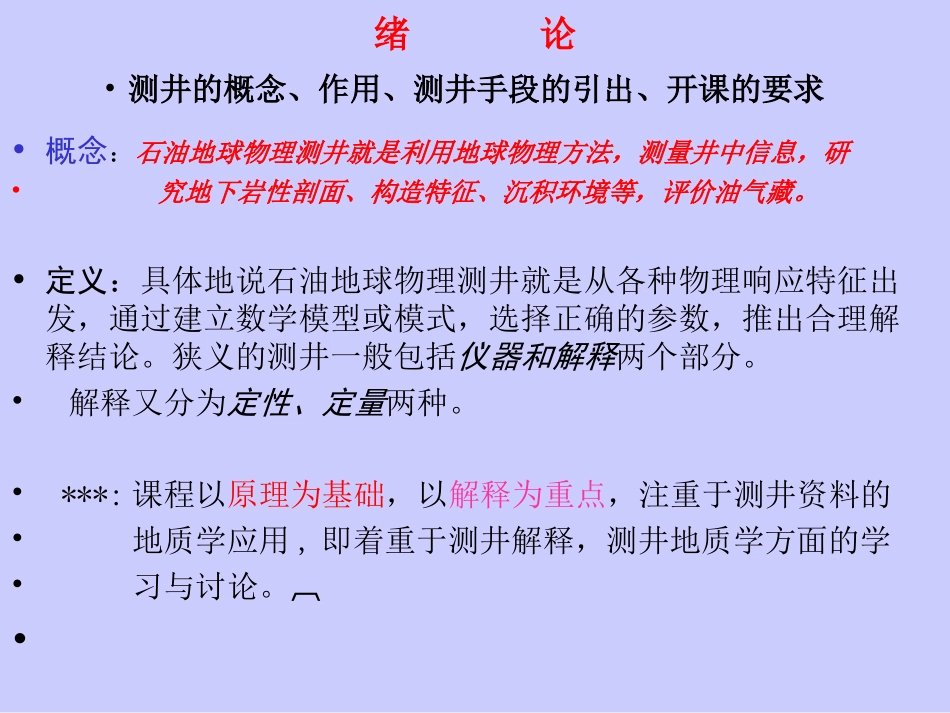

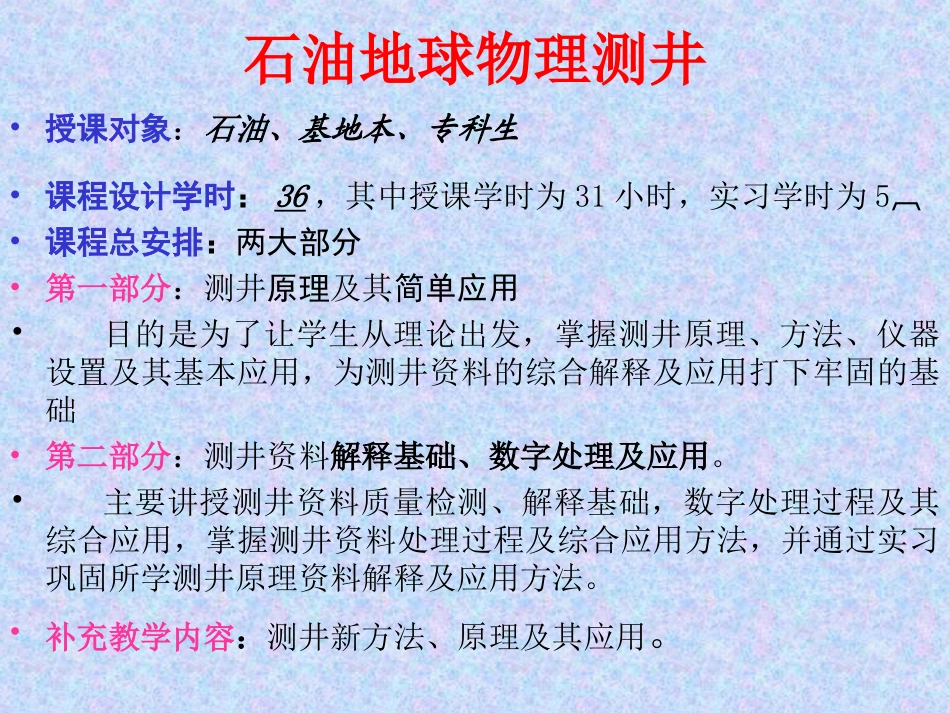

石油地球物理测井•授课对象：石油、基地本、专科生•课程设计学时：36，其中授课学时为31小时，实习学时为5•课程总安排：两大部分•第一部分：测井原理及其简单应用•目的是为了让学生从理论出发，掌握测井原理、方法、仪器设置及其基本应用，为测井资料的综合解释及应用打下牢固的基础•第二部分：测井资料解释基础、数字处理及应用。•主要讲授测井资料质量检测、解释基础，数字处理过程及其综合应用，掌握测井资料处理过程及综合应用方法，并通过实习巩固所学测井原理资料解释及应用方法。•补充教学内容：测井新方法、原理及其应用。绪论•测井的概念、作用、测井手段的引出、开课的要求•概念：石油地球物理测井就是利用地球物理方法，测量井中信息，研•究地下岩性剖面、构造特征、沉积环境等，评价油气藏。•定义：具体地说石油地球物理测井就是从各种物理响应特征出发，通过建立数学模型或模式，选择正确的参数，推出合理解释结论。狭义的测井一般包括仪器和解释两个部分。•解释又分为定性、定量两种。•***:课程以原理为基础，以解释为重点，注重于测井资料的•地质学应用,即着重于测井解释，测井地质学方面的学•习与讨论。••开课基本要求：•**.基本掌握国内外几种基本测井方法：视电阻率Ra、自然电位SP、自然伽玛GR、声波时差AC、密度DEN、中子CNL等。•**.掌握定性定量求解孔隙度Φ、渗透率K、饱和度So等测井方法及数字处理方面的基本知识•测井手段的提出：反映地下地质各种特征的手段有多种.井壁取芯、岩屑取心、野外露头观测等•井壁取心：样品体积太小，不是以做全面分析。•岩屑录井：岩样量大，各层岩样易混淆，并且岩屑易造成•延时，层位、厚度卡不准。•钻井取心：样品全，全井取心造价高，影响钻井速度，不•太可能个别重要参数井除外)。•野外观测：结果只能对地下特征加以推测。•测井具有速度快、反映直接、经济实惠、剖面连续等特点，这也就是测井技术被引出而又迅速发展起来的原因。一、地球物理测井的分类•按其物理响应特征分为•电法：自然电位SP、人工电位、电化学、视电阻率Ra、•侧向RLL、LL3、LL7、LL8、微侧向、微球形聚焦、•感应ILD、标准测井、介电常数测井ε•声法：声波AC、声幅、全波列、井下电视等•磁、核物理：自然伽玛GR、密度DEN、中子CNL、中子寿命、电•磁波传播效应测井EPT等•力学测井：岩石强度测井•热力学测井：井温测井等•其它：井径、井斜、地层倾角DIP、地层压力测井FMT、随钻测井MWD二、地球物理测井的任务•1.划分岩性剖面、区分渗透层，并定出其厚度、深度•2.定量、半定量求解储层参数(Φ、K、So、h、Vsh等)•3.进行地层对比、确定地层产状、分析沉积环境•4.研究地层压力、岩石强度•5.准确寻找放射性矿层。如U、Th、K•6.为油藏描述、地震分析、盆地模拟提供有利的参数和证据•7.为油田开发提供动态参数•8.研究新钻井工艺、新测井方法、解决生产、科研中出现的问题三、地球物理测井的内容•1.勘探井地质评价：岩性、物性、含油性、电性一即“四性”关系研究，裸眼井评价，取准各项地质资料。•2.油田开发：提供压力、有效厚度等。•3.钻井工程质量检测、井斜、井温、固井等•4.长期动态资料：如残留油饱和度评价、水淹情况等四、地球物理测井的过程•野外采集处理解释•反复认识和反复解释的过程•一线操作员的素质五、国内外测井发展的历史、现状及未来•(一)历史的回顾•.1.测井起源于法国.1927年法国人斯伦贝谢两兄弟发明了电测井、用于勘探、石油、天然气、地下水、金属等资源，我国于1939年，翁文波教授等把电测井引入到中国，使用电测井勘探石油与天然气，开始了我国测井的生涯。•2.1941年，美国人阿尔奇通过大量实验，建立了岩石电阻率比值与含水饱和度的经验关系式，根据饱和度高低来发现油气层，奠定了测井找油、气理论基础，为测井史上的一大飞跃。•在勘探生产实践中，从勘探发现到后期开发，都离不开测井，需提供储集层各项参数、发现有利的油气层、在开采中寻找产层剩余油饱和度、评价水淹等均离不开测井。因此人们对把测井分为勘探测井和开发测井。测井...
