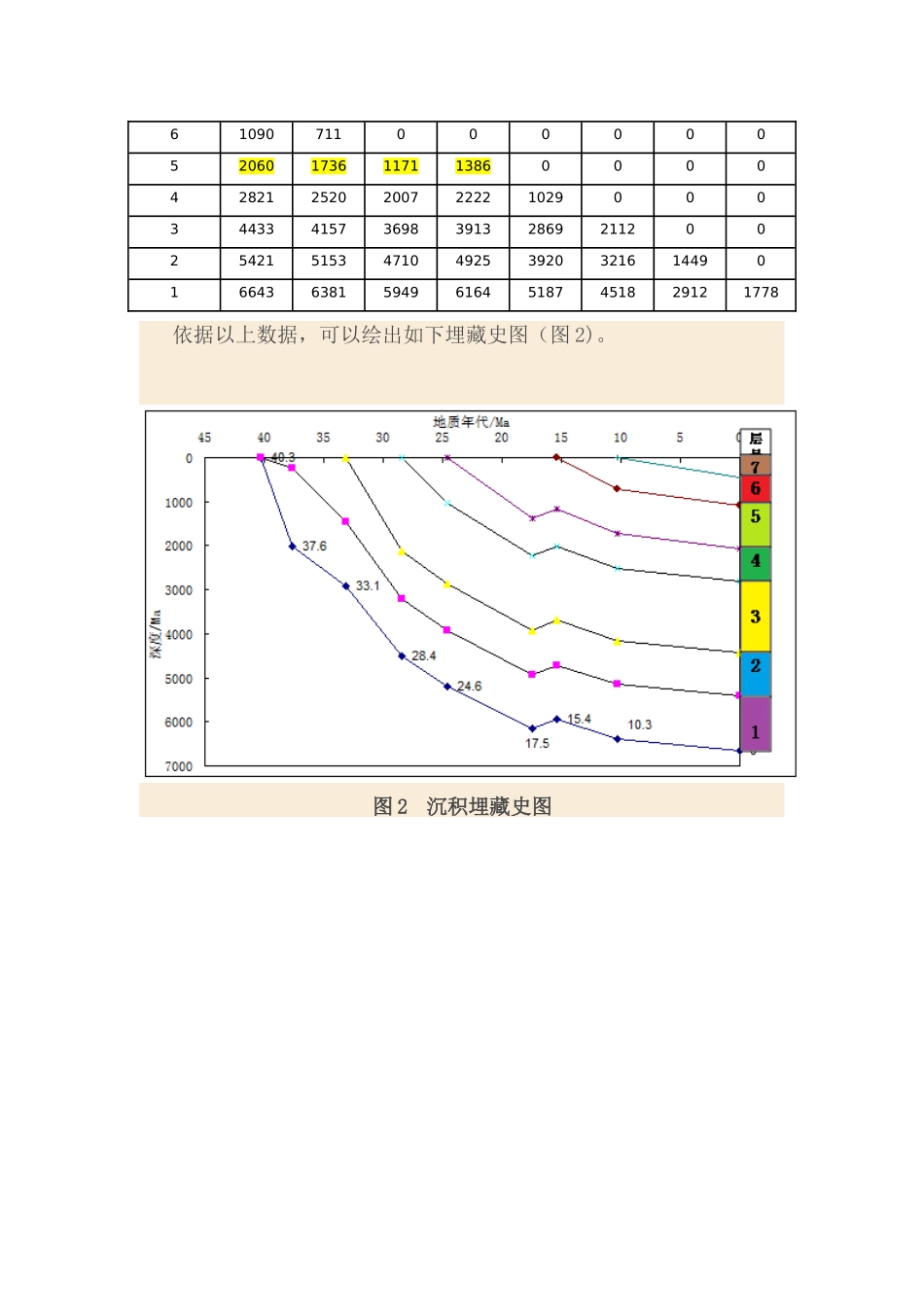

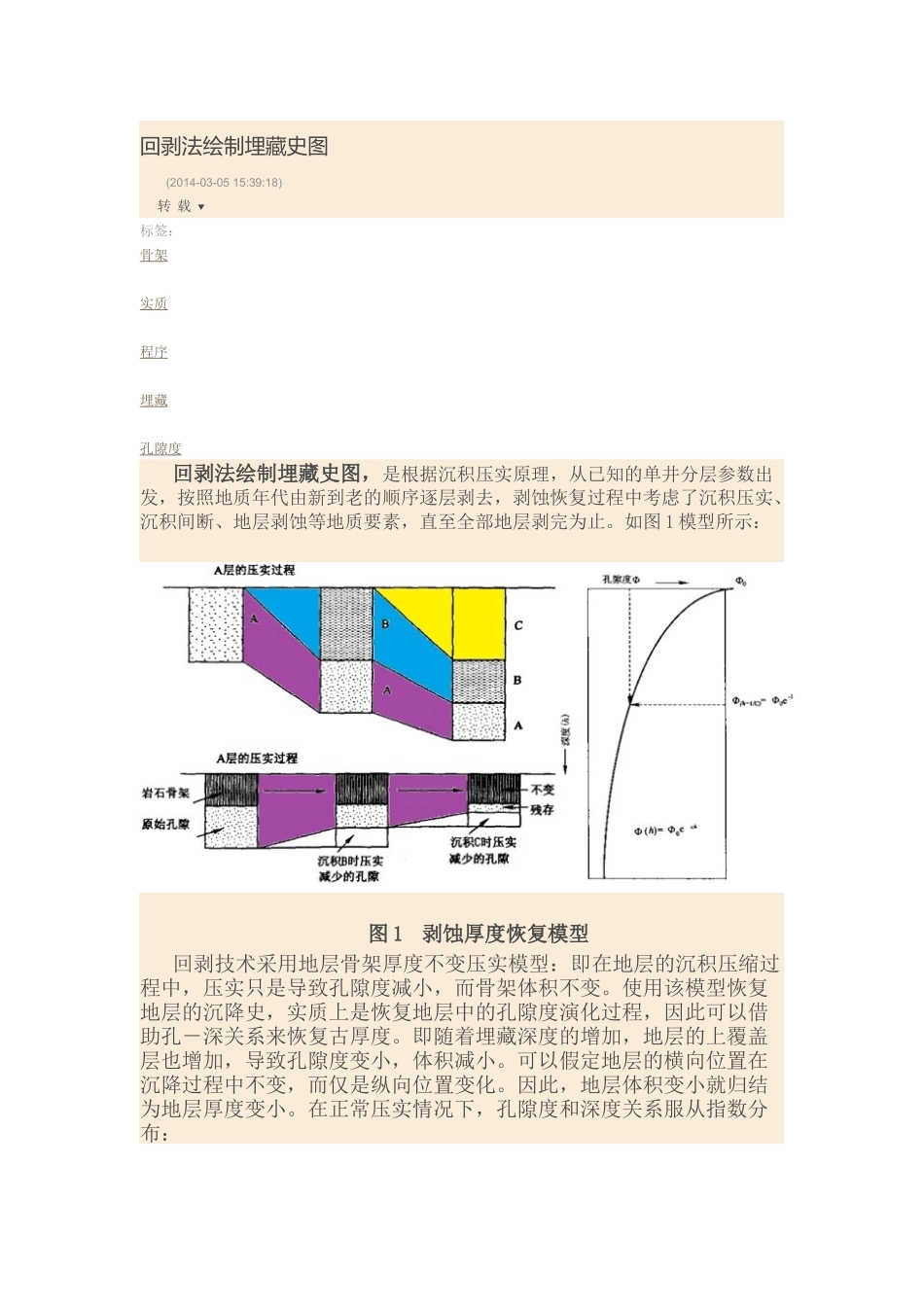

回剥法绘制埋藏史图(2014-03-0515:39:18)转载▼标签:骨架实质程序埋藏孔隙度回剥法绘制埋藏史图,是根据沉积压实原理,从已知的单井分层参数出发,按照地质年代由新到老的顺序逐层剥去,剥蚀恢复过程中考虑了沉积压实、沉积间断、地层剥蚀等地质要素,直至全部地层剥完为止。如图1模型所示:图1剥蚀厚度恢复模型回剥技术采用地层骨架厚度不变压实模型:即在地层的沉积压缩过程中,压实只是导致孔隙度减小,而骨架体积不变。使用该模型恢复地层的沉降史,实质上是恢复地层中的孔隙度演化过程,因此可以借助孔-深关系来恢复古厚度。即随着埋藏深度的增加,地层的上覆盖层也增加,导致孔隙度变小,体积减小。可以假定地层的横向位置在沉降过程中不变,而仅是纵向位置变化。因此,地层体积变小就归结为地层厚度变小。在正常压实情况下,孔隙度和深度关系服从指数分布:(1.1)其中,Φ是深度为z时的孔隙度,Φ0为地表孔隙度,c为压实系数。根据已知条件:地表孔隙度48%;3000米深度孔隙度14%。将其带入到式(1.1),两个未知数列方程,可计算出压实常数:c=4.107×10-4沉积层孔隙度在受压实过程中,沉积物骨架部分的体积不变,只有孔隙部分发生变化。如果某层深度Z1至Z2时(Z2>Z1),层内孔隙所占体积Vm为:(1.2)设地层总体积为,岩石颗粒体积为,则(1.3)纯岩石颗粒的高度Hs(1.4)由公式(1.4)可以导出(1.5)首先,现今各地层的厚度(单位m)如下:450,640,970,761,1612,988,1222;并由公式(1.4)计算出各地层的骨架厚度(单位m)如下:253,415,725,626,1434,925,1172。然后按照地质年代由新到老地逐层回剥,每剥一层把所有的地层重新计算。当剥掉地层7时,地层6的顶界为0,其底界等于当Z1为零和HS=415m时由公式(1.5)计算得到的Z2等于711m;地层6的底界等于711m加上当Z1等于711m和HS=725m时由公式(1.5)迭代得到的Z2等于1736m;……以此类推,成果见下表:表1剥蚀厚度恢复数据统计表底界深度层号初始剥去第7层后剥去第6层后第5层沉积刚沉积完剥去第5层后剥去第4层后剥去第3层后剥去第2层后7450000000061090711000000520601736117113860000428212520200722221029000344334157369839132869211200254215153471049253920321614490166436381594961645187451829121778依据以上数据,可以绘出如下埋藏史图(图2)。图2沉积埋藏史图
