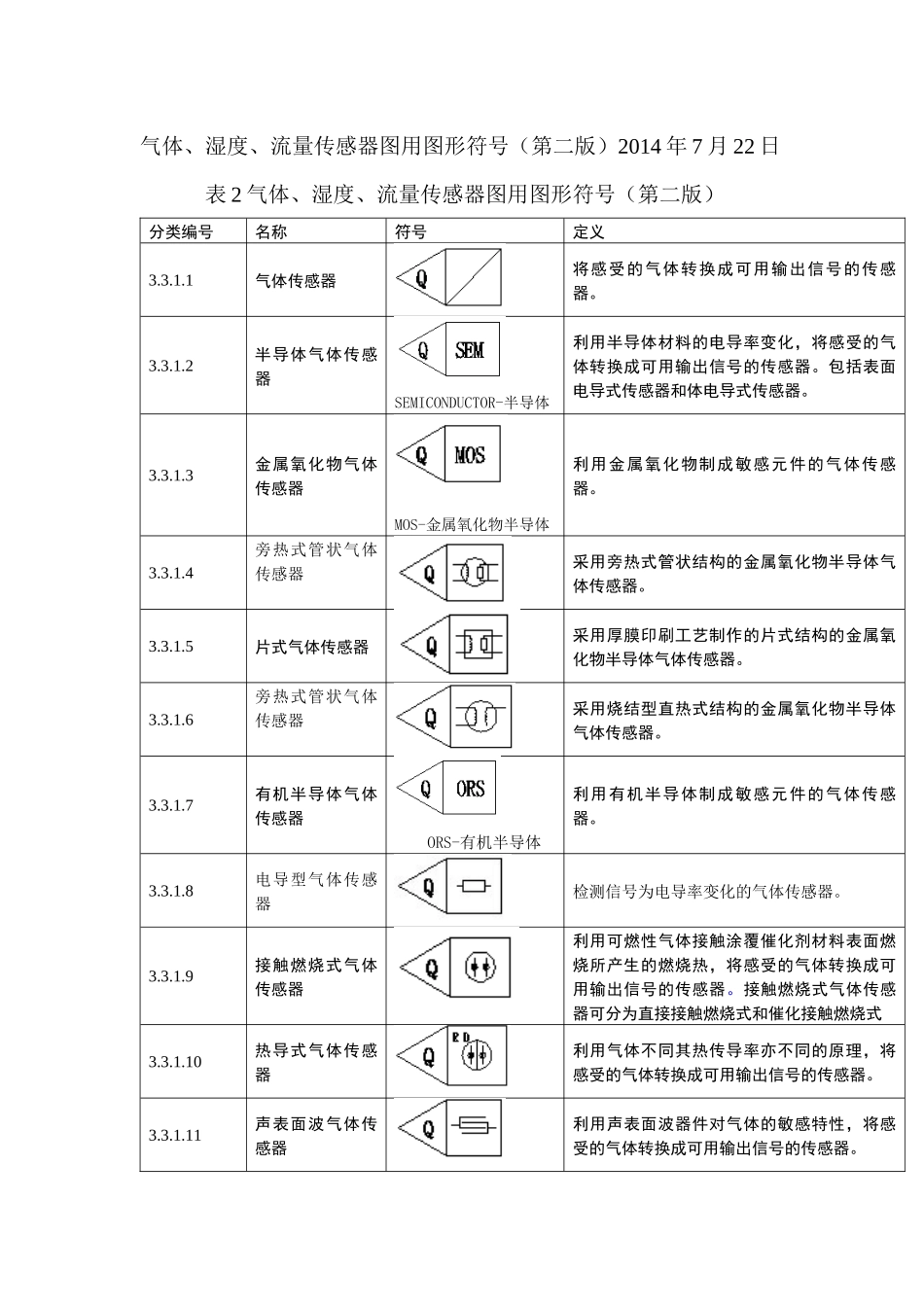

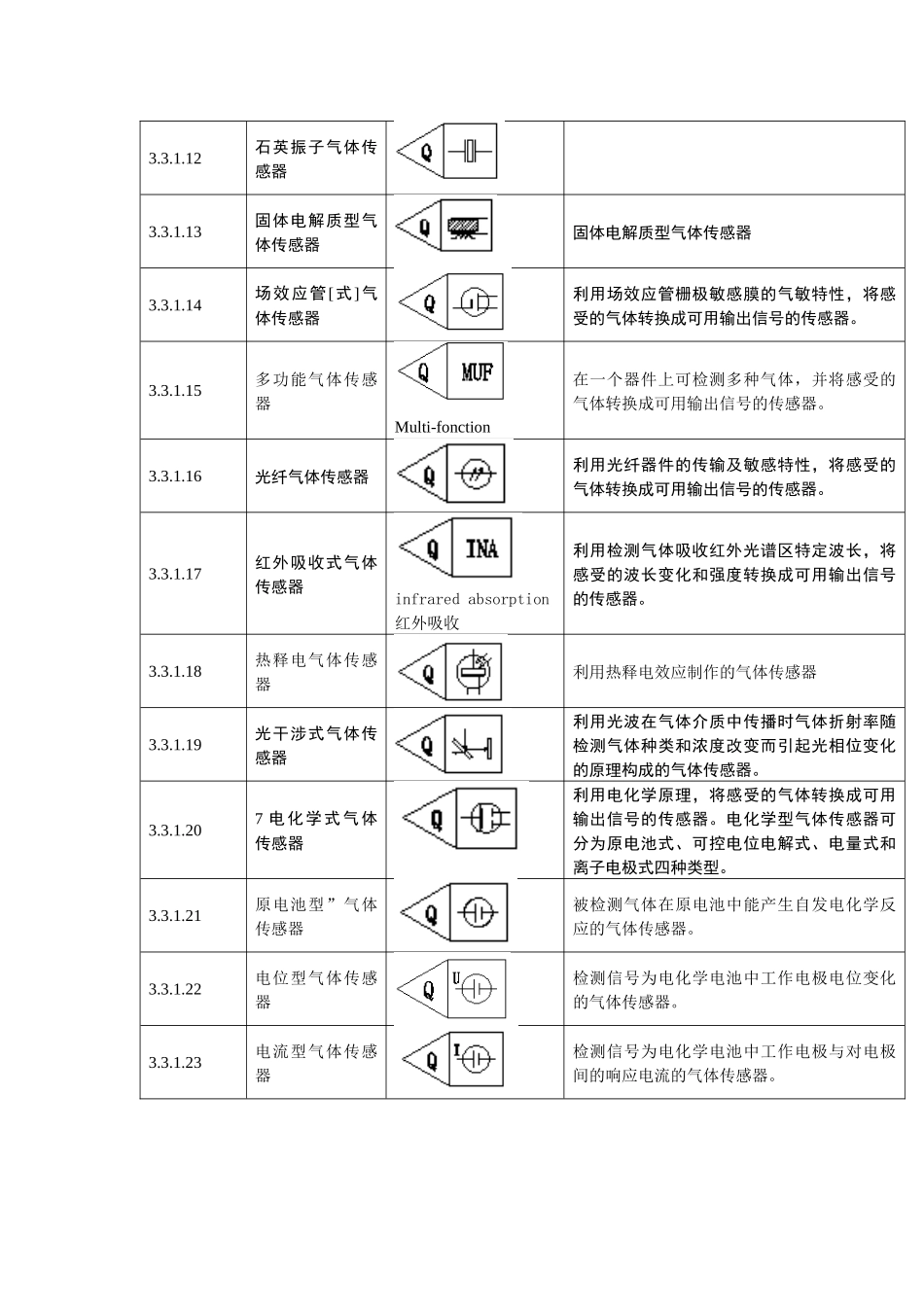

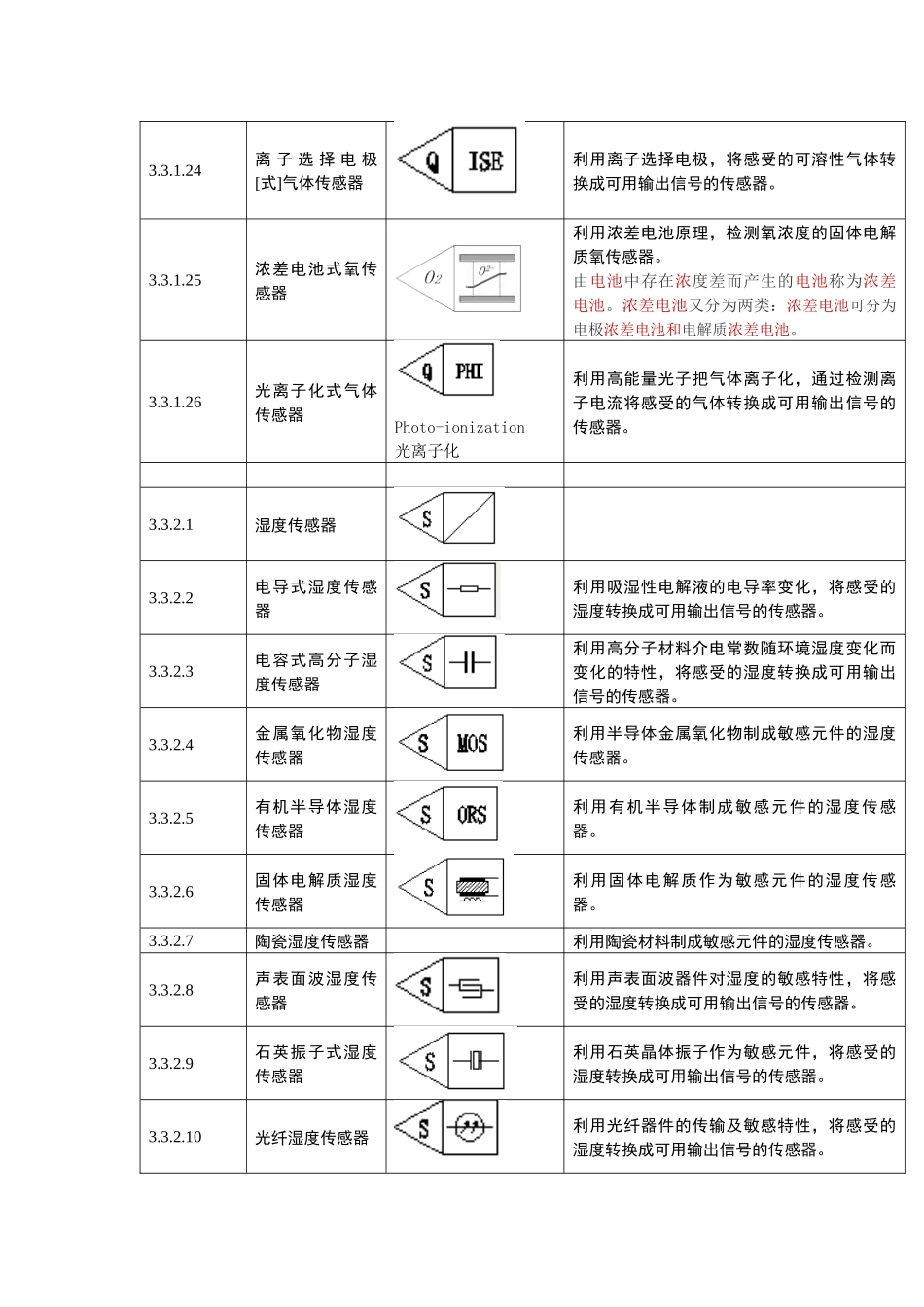

气体、湿度、流量传感器图用图形符号（第二版）2014年7月22日表2气体、湿度、流量传感器图用图形符号（第二版）分类编号名称符号定义3.3.1.1气体传感器将感受的气体转换成可用输出信号的传感器。3.3.1.2半导体气体传感器SEMICONDUCTOR-半导体利用半导体材料的电导率变化，将感受的气体转换成可用输出信号的传感器。包括表面电导式传感器和体电导式传感器。3.3.1.3金属氧化物气体传感器MOS-金属氧化物半导体利用金属氧化物制成敏感元件的气体传感器。3.3.1.4旁热式管状气体传感器采用旁热式管状结构的金属氧化物半导体气体传感器。3.3.1.5片式气体传感器采用厚膜印刷工艺制作的片式结构的金属氧化物半导体气体传感器。3.3.1.6旁热式管状气体传感器采用烧结型直热式结构的金属氧化物半导体气体传感器。3.3.1.7有机半导体气体传感器ORS-有机半导体利用有机半导体制成敏感元件的气体传感器。3.3.1.8电导型气体传感器检测信号为电导率变化的气体传感器。3.3.1.9接触燃烧式气体传感器利用可燃性气体接触涂覆催化剂材料表面燃烧所产生的燃烧热，将感受的气体转换成可用输出信号的传感器。接触燃烧式气体传感器可分为直接接触燃烧式和催化接触燃烧式3.3.1.10热导式气体传感器利用气体不同其热传导率亦不同的原理，将感受的气体转换成可用输出信号的传感器。3.3.1.11声表面波气体传感器利用声表面波器件对气体的敏感特性，将感受的气体转换成可用输出信号的传感器。3.3.1.12石英振子气体传感器3.3.1.13固体电解质型气体传感器固体电解质型气体传感器3.3.1.14场效应管[式]气体传感器利用场效应管栅极敏感膜的气敏特性，将感受的气体转换成可用输出信号的传感器。3.3.1.15多功能气体传感器Multi-fonction在一个器件上可检测多种气体，并将感受的气体转换成可用输出信号的传感器。3.3.1.16光纤气体传感器利用光纤器件的传输及敏感特性，将感受的气体转换成可用输出信号的传感器。3.3.1.17红外吸收式气体传感器infraredabsorption红外吸收利用检测气体吸收红外光谱区特定波长，将感受的波长变化和强度转换成可用输出信号的传感器。3.3.1.18热释电气体传感器利用热释电效应制作的气体传感器3.3.1.19光干涉式气体传感器利用光波在气体介质中传播时气体折射率随检测气体种类和浓度改变而引起光相位变化的原理构成的气体传感器。3.3.1.207电化学式气体传感器利用电化学原理，将感受的气体转换成可用输出信号的传感器。电化学型气体传感器可分为原电池式、可控电位电解式、电量式和离子电极式四种类型。3.3.1.21原电池型”气体传感器被检测气体在原电池中能产生自发电化学反应的气体传感器。3.3.1.22电位型气体传感器检测信号为电化学电池中工作电极电位变化的气体传感器。3.3.1.23电流型气体传感器检测信号为电化学电池中工作电极与对电极间的响应电流的气体传感器。3.3.1.24离子选择电极[式]气体传感器利用离子选择电极，将感受的可溶性气体转换成可用输出信号的传感器。3.3.1.25浓差电池式氧传感器利用浓差电池原理，检测氧浓度的固体电解质氧传感器。由电池中存在浓度差而产生的电池称为浓差电池。浓差电池又分为两类：浓差电池可分为电极浓差电池和电解质浓差电池。3.3.1.26光离子化式气体传感器Photo-ionization光离子化利用高能量光子把气体离子化，通过检测离子电流将感受的气体转换成可用输出信号的传感器。3.3.2.1湿度传感器3.3.2.2电导式湿度传感器利用吸湿性电解液的电导率变化，将感受的湿度转换成可用输出信号的传感器。3.3.2.3电容式高分子湿度传感器利用高分子材料介电常数随环境湿度变化而变化的特性，将感受的湿度转换成可用输出信号的传感器。3.3.2.4金属氧化物湿度传感器利用半导体金属氧化物制成敏感元件的湿度传感器。3.3.2.5有机半导体湿度传感器利用有机半导体制成敏感元件的湿度传感器。3.3.2.6固体电解质湿度传感器利用固体电解质作为敏感元件的湿度传感器。3.3.2.7陶瓷湿度传感器利用陶瓷材料制成敏感元件的湿度传感器。3.3.2.8声表面波湿度传感器利用声表面波器件对湿度的敏感特性，将感受的湿度转换成可用输出信号的传感器。3.3.2.9石英振子式湿度传感器利用石英晶体振...
