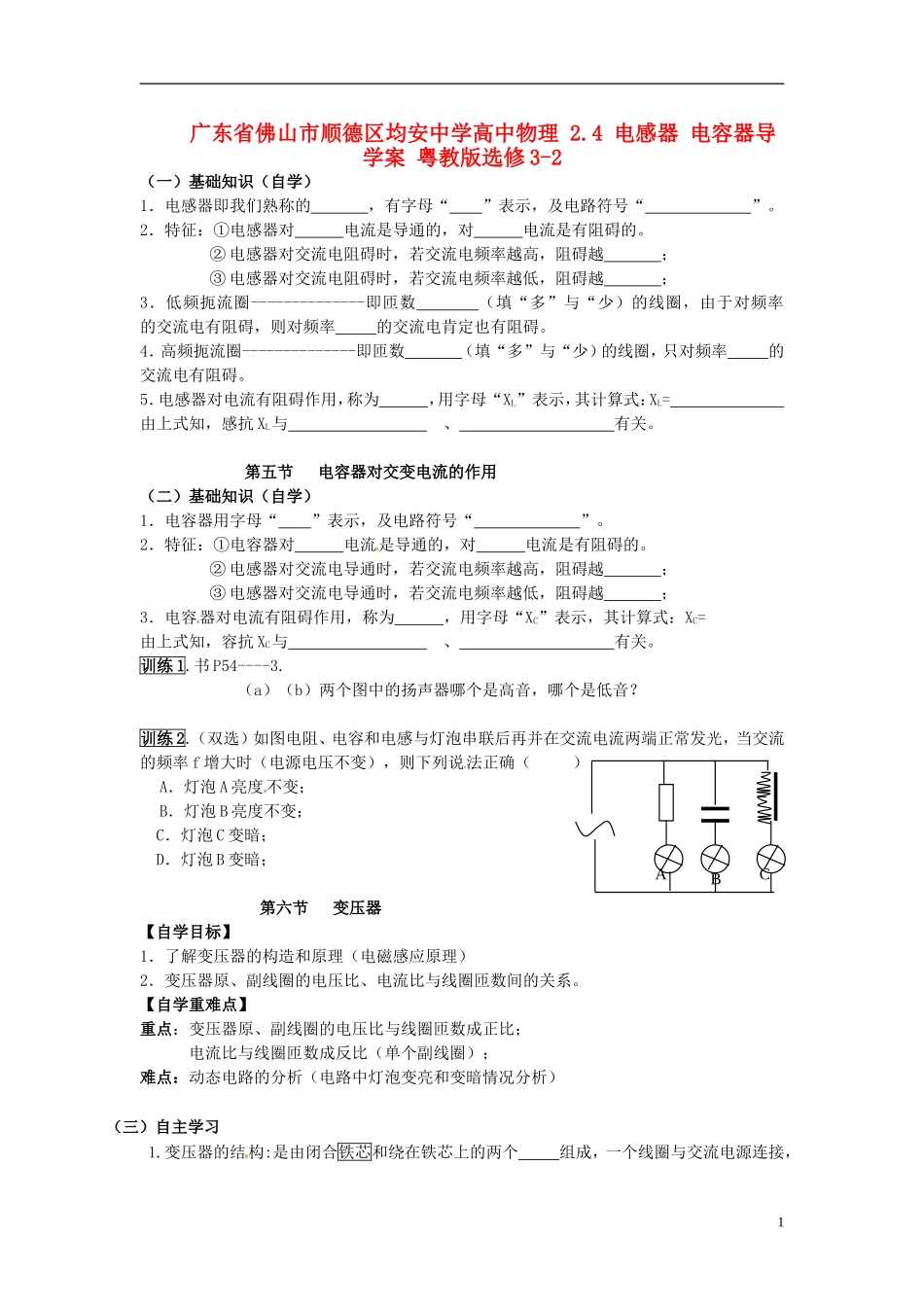

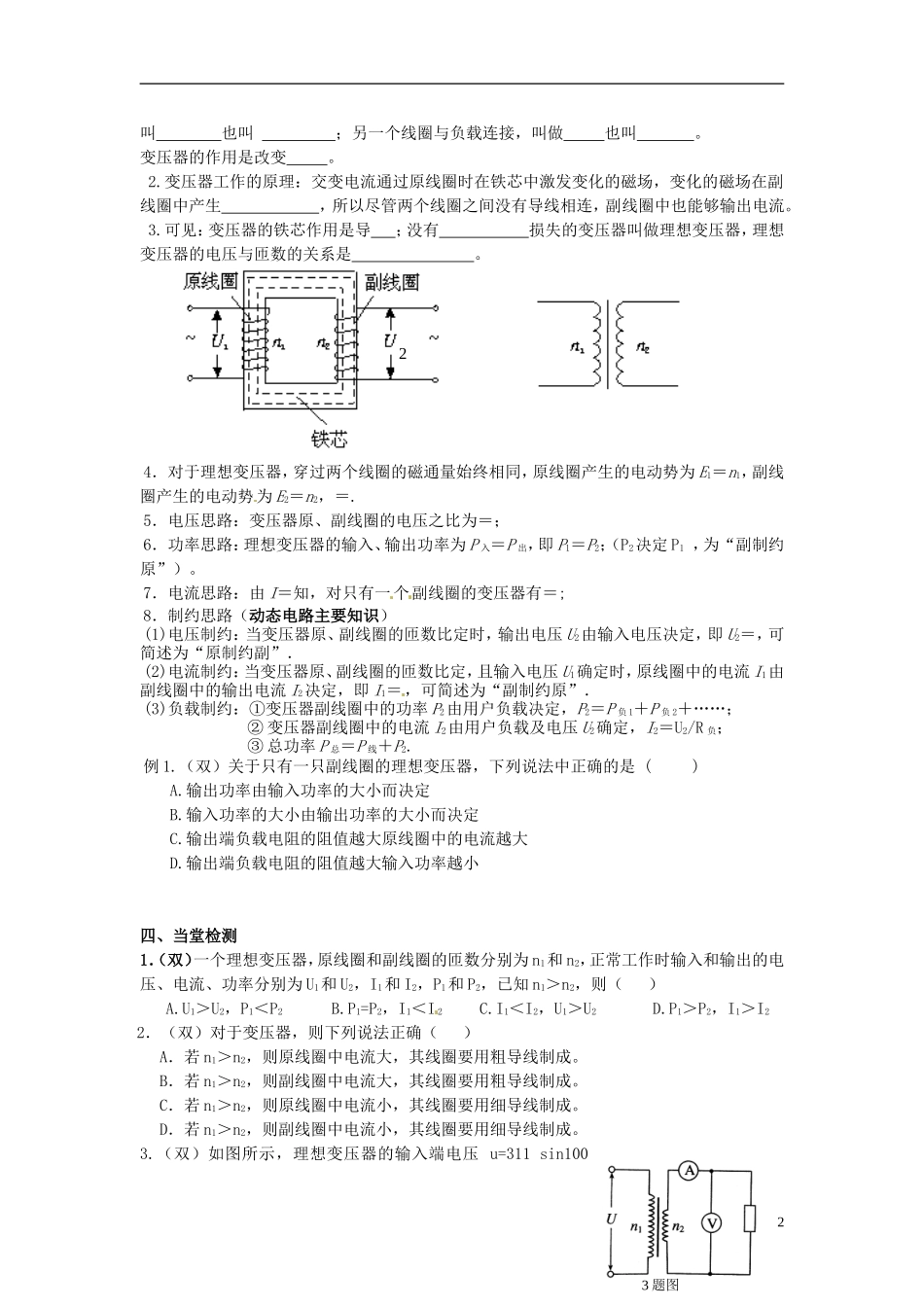

广东省佛山市顺德区均安中学高中物理2.4电感器电容器导学案粤教版选修3-2（一）基础知识（自学）1．电感器即我们熟称的，有字母“”表示，及电路符号“”。2．特征：①电感器对电流是导通的，对电流是有阻碍的。②电感器对交流电阻碍时，若交流电频率越高，阻碍越；③电感器对交流电阻碍时，若交流电频率越低，阻碍越；3．低频扼流圈--------------即匝数（填“多”与“少）的线圈，由于对频率的交流电有阻碍，则对频率的交流电肯定也有阻碍。4．高频扼流圈--------------即匝数（填“多”与“少）的线圈，只对频率的交流电有阻碍。5．电感器对电流有阻碍作用，称为，用字母“XL”表示，其计算式：XL=由上式知，感抗XL与、有关。第五节电容器对交变电流的作用（二）基础知识（自学）1．电容器用字母“”表示，及电路符号“”。2．特征：①电容器对电流是导通的，对电流是有阻碍的。②电感器对交流电导通时，若交流电频率越高，阻碍越；③电感器对交流电导通时，若交流电频率越低，阻碍越；3．电容器对电流有阻碍作用，称为，用字母“XC”表示，其计算式：XC=由上式知，容抗XC与、有关。训练1.书P54----3.（a）（b）两个图中的扬声器哪个是高音，哪个是低音？训练2.（双选）如图电阻、电容和电感与灯泡串联后再并在交流电流两端正常发光，当交流的频率f增大时（电源电压不变），则下列说法正确（）A．灯泡A亮度不变；B．灯泡B亮度不变；C．灯泡C变暗；D．灯泡B变暗；第六节变压器【自学目标】1．了解变压器的构造和原理（电磁感应原理）2．变压器原、副线圈的电压比、电流比与线圈匝数间的关系。【自学重难点】重点：变压器原、副线圈的电压比与线圈匝数成正比；电流比与线圈匝数成反比（单个副线圈）；难点：动态电路的分析（电路中灯泡变亮和变暗情况分析）（三）自主学习1.变压器的结构:是由闭合铁芯和绕在铁芯上的两个组成，一个线圈与交流电源连接，1ABC叫也叫；另一个线圈与负载连接，叫做也叫。变压器的作用是改变。2.变压器工作的原理：交变电流通过原线圈时在铁芯中激发变化的磁场，变化的磁场在副线圈中产生，所以尽管两个线圈之间没有导线相连，副线圈中也能够输出电流。3.可见：变压器的铁芯作用是导；没有损失的变压器叫做理想变压器，理想变压器的电压与匝数的关系是。4．对于理想变压器，穿过两个线圈的磁通量始终相同，原线圈产生的电动势为E1＝n1，副线圈产生的电动势为E2＝n2，＝.5．电压思路：变压器原、副线圈的电压之比为＝；6．功率思路：理想变压器的输入、输出功率为P入＝P出，即P1＝P2；（P2决定P1，为“副制约原”）。7．电流思路：由I＝知，对只有一个副线圈的变压器有＝;8．制约思路（动态电路主要知识）(1)电压制约：当变压器原、副线圈的匝数比定时，输出电压U2由输入电压决定，即U2＝，可简述为“原制约副”．(2)电流制约：当变压器原、副线圈的匝数比定，且输入电压U1确定时，原线圈中的电流I1由副线圈中的输出电流I2决定，即I1＝，可简述为“副制约原”．(3)负载制约：①变压器副线圈中的功率P2由用户负载决定，P2＝P负1＋P负2＋……；②变压器副线圈中的电流I2由用户负载及电压U2确定，I2＝U2/R负；③总功率P总＝P线＋P2.例1.（双）关于只有一只副线圈的理想变压器，下列说法中正确的是()A.输出功率由输入功率的大小而决定B.输入功率的大小由输出功率的大小而决定C.输出端负载电阻的阻值越大原线圈中的电流越大D.输出端负载电阻的阻值越大输入功率越小四、当堂检测1．（双）一个理想变压器，原线圈和副线圈的匝数分别为n1和n2，正常工作时输入和输出的电压、电流、功率分别为U1和U2，I1和I2，P1和P2，已知n1＞n2，则（）A.U1＞U2，P1＜P2B.P1=P2，I1＜I2C.I1＜I2，U1＞U2D.P1＞P2，I1＞I22．（双）对于变压器，则下列说法正确（）A．若n1＞n2，则原线圈中电流大，其线圈要用粗导线制成。B．若n1＞n2，则副线圈中电流大，其线圈要用粗导线制成。C．若n1＞n2，则原线圈中电流小，其线圈要用细导线制成。D．若n1＞n2，则副线圈中电流小，其线圈要用细导线制成。3.（双）如图所示，理想变压器的输入端电压u=311sin100223题图πt(V)，原副线圈的匝数之...
