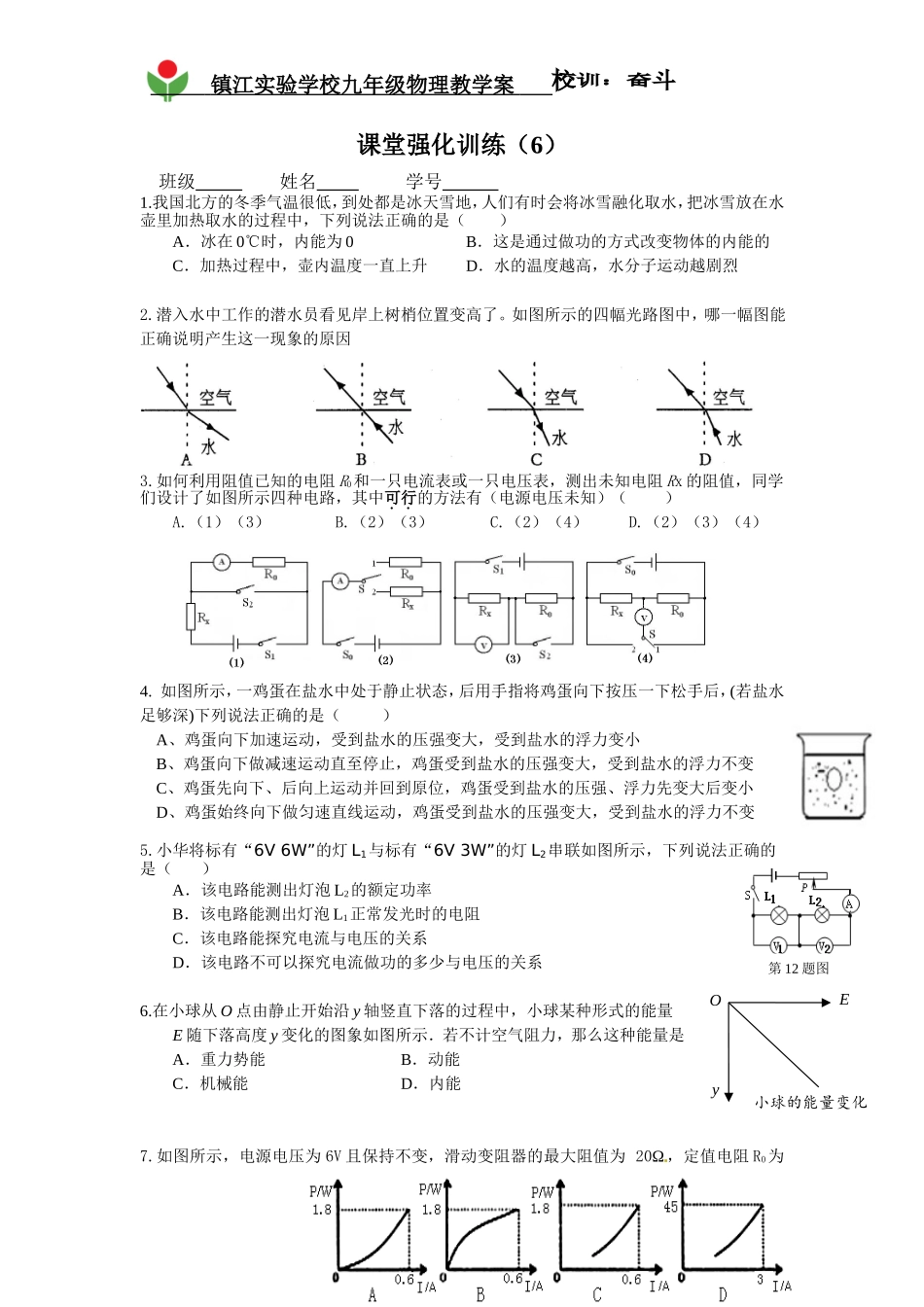

镇江实验学校九年级物理教学案课堂强化训练（6）班级姓名学号1.我国北方的冬季气温很低，到处都是冰天雪地，人们有时会将冰雪融化取水，把冰雪放在水壶里加热取水的过程中，下列说法正确的是（）A．冰在0℃时，内能为0B．这是通过做功的方式改变物体的内能的C．加热过程中，壶内温度一直上升D．水的温度越高，水分子运动越剧烈2.潜入水中工作的潜水员看见岸上树梢位置变高了。如图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因3.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A.（1）（3）B.（2）（3）C.（2）（4）D.（2）（3）（4）4.如图所示，一鸡蛋在盐水中处于静止状态，后用手指将鸡蛋向下按压一下松手后，(若盐水足够深)下列说法正确的是（）A、鸡蛋向下加速运动，受到盐水的压强变大，受到盐水的浮力变小B、鸡蛋向下做减速运动直至停止，鸡蛋受到盐水的压强变大，受到盐水的浮力不变C、鸡蛋先向下、后向上运动并回到原位，鸡蛋受到盐水的压强、浮力先变大后变小D、鸡蛋始终向下做匀速直线运动，鸡蛋受到盐水的压强变大，受到盐水的浮力不变5.小华将标有“6V6W”的灯L1与标有“6V3W”的灯L2串联如图所示，下列说法正确的是（）A．该电路能测出灯泡L2的额定功率B．该电路能测出灯泡L1正常发光时的电阻C．该电路能探究电流与电压的关系D．该电路不可以探究电流做功的多少与电压的关系6.在小球从O点由静止开始沿y轴竖直下落的过程中，小球某种形式的能量E随下落高度y变化的图象如图所示．若不计空气阻力，那么这种能量是A．重力势能B．动能C．机械能D．内能7.如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为第12题图小球的能量变化EOy镇江实验学校九年级物理教学案5Ω。闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线。则R0的电功率与电流的关系图像可能是（）8.在下图中，圆筒的直径d为▲cm，秒表的读数为▲s。9.图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了▲A，此时电路消耗的总功率为▲W。10.被誉为“光纤之父”的华裔科学家高锟因为在“光在纤维中的传输用于光学通信”的成就而获得2009年诺贝尔物理学奖。光在玻璃纤维中的传输情况是光线每次由内层玻璃芯射向外包层的分界面时，均发生反射，从而使光在不断的反射中沿内层玻璃芯向远处传播，如图。请根据图回答：当增大入射光线AB的入射角时，CD光线的入射角▲（选填“增大”、“减小”或“不变”），D点将要向▲侧移动（选填“左”或“右”）。11．生活处处有物理，小明对家中的电饭煲进行研究。他关闭了家里其它用电器，只让电饭煲工作，观察了电能表（上面标有“3000R/kW·h”），请你帮助小明解决下列问题。（1）电饭锅在加热状态时，开关S应与触点▲（选填“1”或“2”）连接；（2）他发现正常加热了6min电饭锅就转为保温状态，在这6min内电能表转盘刚好转了300转，则该电饭锅的加热功率是▲W；（3）如果该电饭锅正常加热消耗了6×105J电能，如果这些能量全部用来给“48V500W”镇江实验学校九年级物理教学案电动车充电（不考虑能量损失），能使该电动车以10m/s匀速行驶▲km；12．某元件（阻值不变）R标有“6V6W”字样，它正常工作的电流是_______A，它的电阻R=________Ω．通过灯L的电流随电压变化的图像如图乙所示，将元件R与灯L接入电路中，如图甲所示．已知电流表量程为“0～0.6A”，电压表量程为“0～3V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到__________W．13.完成下面作图（1）如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路。（2）氢气球下吊一小重物，若不计空气阻力和风力影响，小重物恰沿MN方向匀速直线运动，请在甲乙两图中选出正确的图，并在正确的图上画出小重物所...
